Зависимость выходной мощности стабилизатора от напряжения в сети

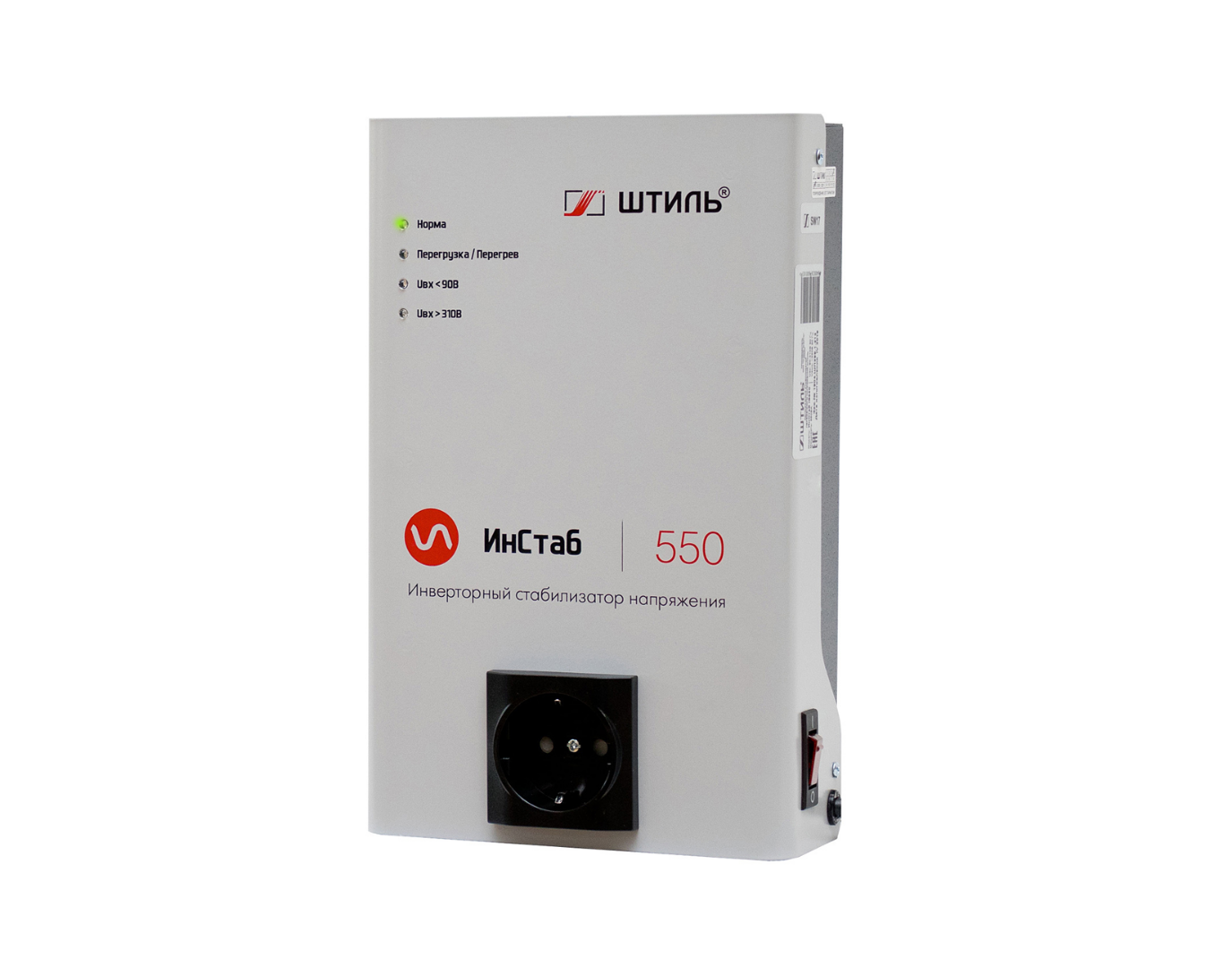

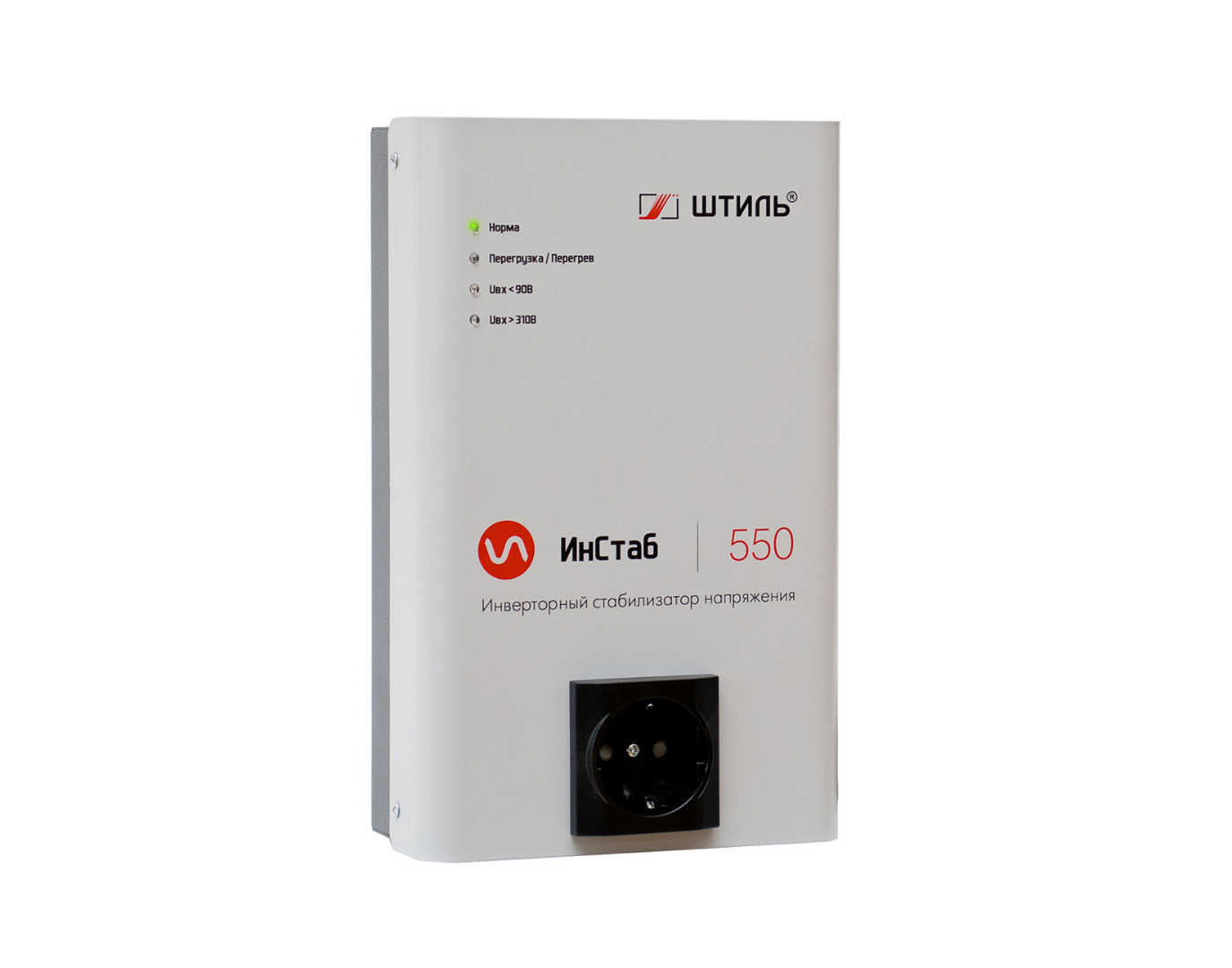

Однофазный инверторный стабилизатор напряжения Штиль ИнСтаб IS550 (220-230)

артикул: IS550
сравнить
полностью электронный, бесшумный, точность 2%. идеален для котла
В наличии
Хит продаж
Рейтинг А+
Технические характеристики
Полная мощность, ВА 550
Активная мощность, Вт 400
Точность стабилизации, % 2
Габариты, мм 245х155х182
Вес, кг 2
Перейти к описанию товара
Все характеристики
Перейти к описанию товара
Все характеристики
Об этом товаре:

Однофазный стабилизатор напряжения IS550 инверторного типа мощностью 550 ВА/ 400 Вт защищает от скачков, просадок и колебаний напряжения в электросети:

  • электронику котлов отопления;
  • насосную технику;
  • телевизоры, аудио- и видеотехнику;
  • компьютеры и периферийное оборудование;
  • осветительное оборудование;
  • другую бытовую и офисную технику с небольшой потребляемой мощностью.

Устройство можно приобрести в двух вариантах: со значением выходного напряжения 220 В и 230 В.

Перейти к описанию товара
Подробное описание
Перейти к описанию товара
Подробное описание
11 340 руб.
Купить в 1 клик

Мы являемся официальным дистрибьютором торговой марки Штиль, имеем свой склад и магазин, работаем с 2011 г.
Только сертифицированный товар!
ДоставкаДоставка
  • Самовывоз: бесплатно
  • Курьер по СПБ: бесплатно
  • Курьер по Лен. области: 400 руб + 20 руб/км
  • Доставка по РФ: бесплатно до терминала ТК в СПб
ГарантияГарантия - 2 года
  • Гарантия от производителя на всей территории РФ
  • Если товар не подошел, вы можете свободно обменять или вернуть его в течение 2-х недель.
  • Наличными
  • Банковской картой
  • Банковский перевод для физ. лиц
  • По счету для юр. лиц
Описание
Характеристики

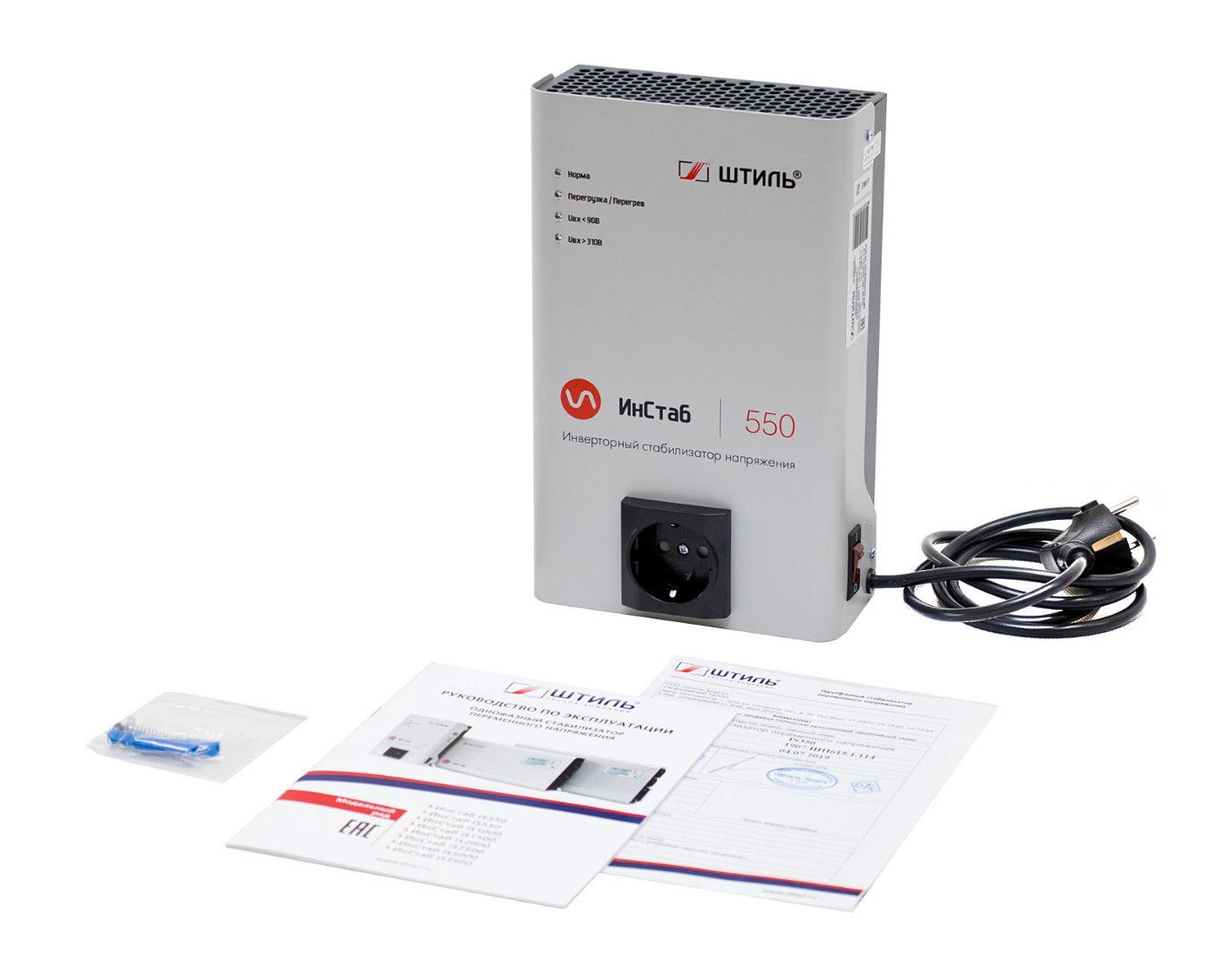

Комплектация

Однофазный стабилизатор напряжения IS550 инверторного типа мощностью 550 ВА/ 400 Вт защищает от скачков, просадок и колебаний напряжения в электросети:

  • электронику котлов отопления;
  • насосную технику;
  • телевизоры, аудио- и видеотехнику;
  • компьютеры и периферийное оборудование;
  • осветительное оборудование;
  • другую бытовую и офисную технику с небольшой потребляемой мощностью.

Устройство можно приобрести в двух вариантах: со значением выходного напряжения 220 В и 230 В.

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC). На модель распространяется двухлетняя гарантия производителя.

Модель IS550 представляет собой стабилизатор нового поколения с улучшенными техническими характеристиками. За счет использования принципа двойного преобразования энергии прибор:

  • выполняет бесступенчатую непрерывную стабилизацию входного напряжения в широком диапазоне (90-310 В);
  • обеспечивает на выходе напряжение с идеальным синусом и максимальной точностью (± 2%).

Стабилизатор охлаждается конвекционным (безвентиляторным) способом, за счет чего не издает звуков при работе.

Принцип работы стабилизатора основан на двойном преобразовании напряжения. Выпрямитель осуществляет преобразование входного переменного напряжения электросети в стабилизированное постоянное напряжение. Инвертор выполняет обратную операцию и трансформирует постоянное напряжение в питающее нагрузку переменное.

Структурная схема работы стабилизатора

  • входной и выходной фильтры обеспечивают защиту нагрузки и сети от помех
  • преобразователь, состоящий из выпрямителя и инвертора, производит двойное преобразование поступающего из сети напряжения и обеспечивает питание нагрузки стабилизированным выходным напряжением синусоидальной формы. В состав выпрямителя входит корректор коэффициента мощности, который обеспечивает отсутствие искажений входной сети при нелинейной нагрузке;

Диапазон частоты входного напряжения 43-57 Гц. Это значит, что стабилизатор будет работать в широком диапазоне частот, но вопреки расхожему мнению стабилизаторы инверторного типа не производят стабилизацию частоты, поэтому будут транслировать частоту входного напряжения на выход.

Установка и подключение

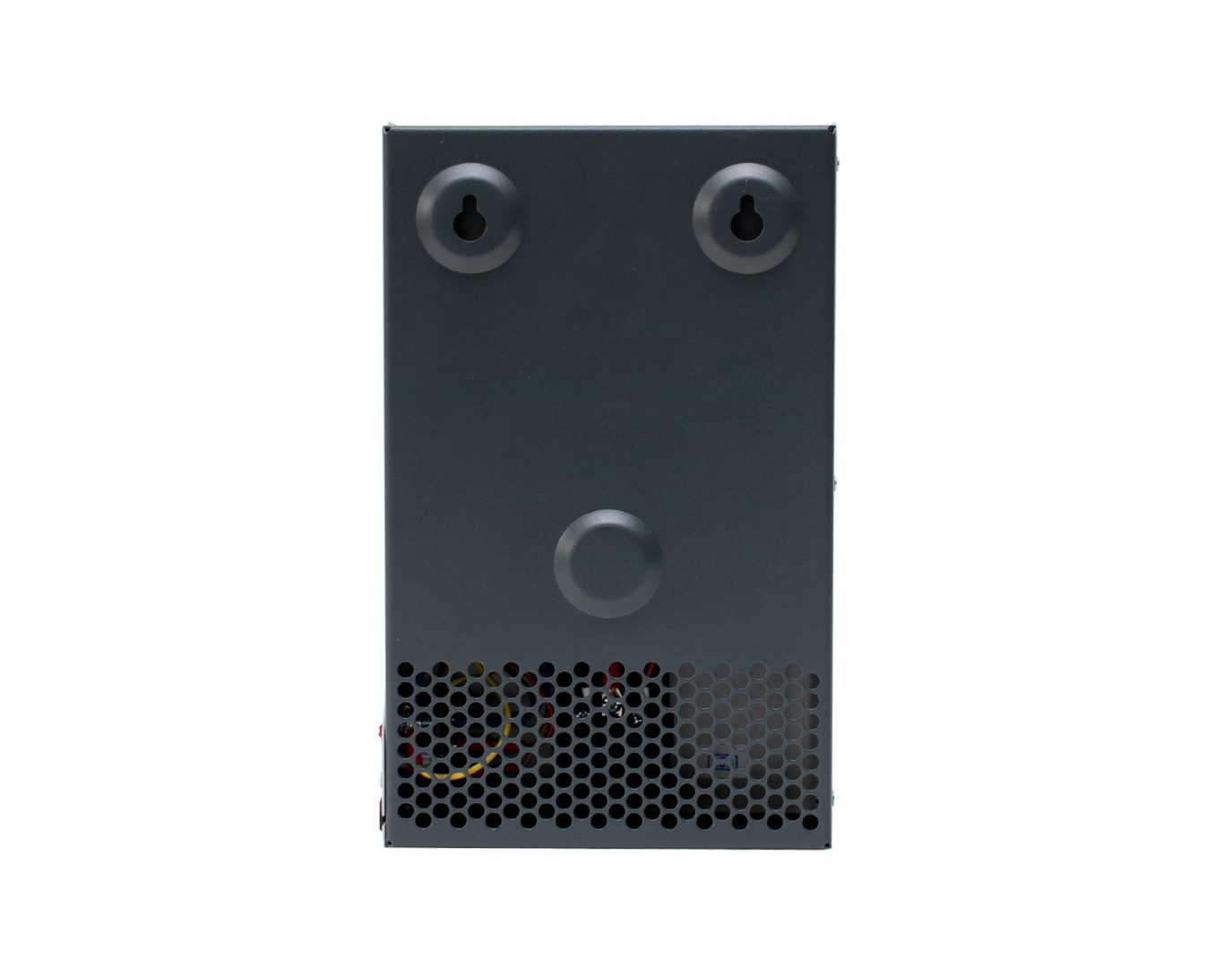

Модель IS550 предназначена для настенной установки. Она крепится на стену с помощью специальных выемок на задней стороне корпуса, в которые вставляются прикрученные к стене саморезы, дюбель-гвозди, шурупы с крючком.

Стабилизатор подключается к сети через евровилку. Для подключения нагрузки на корпусе устройства предусмотрена евророзетка. Она расположена на фронтальной стороне прибора, что позволяет разместить нагрузку с любых сторон.

Индикация

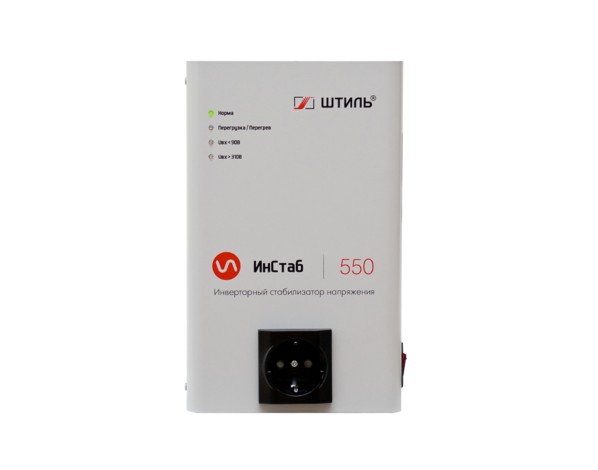

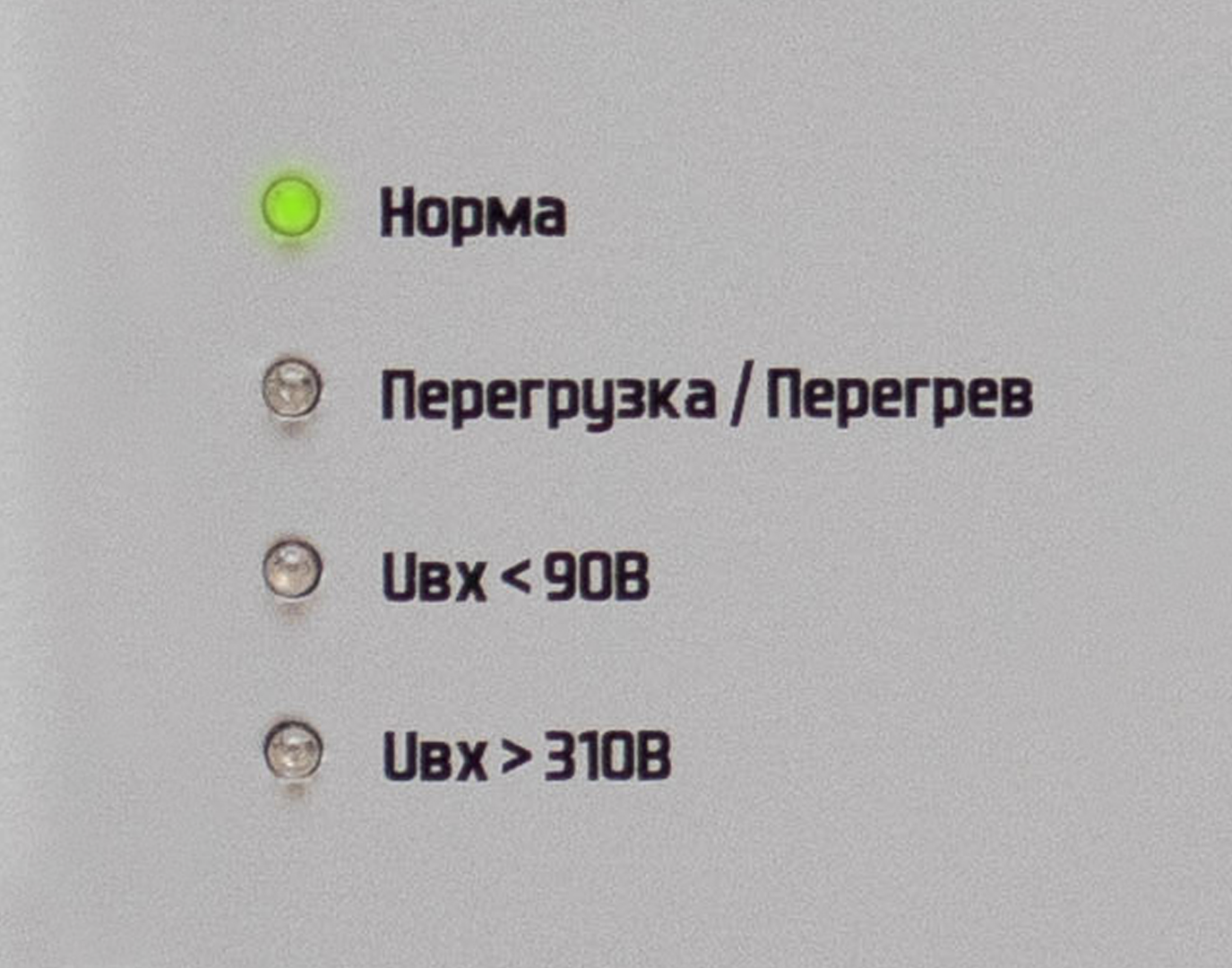

Контроль работы устройства осуществляется с помощью четырех светодиодов, которые расположены на передней панели:

  • «Норма» – оповещает о том, что стабилизатор работает в штатном режиме;
  • «Перегрев/перегрузка» – оповещает о перегреве или перегрузке стабилизатора;
  • «U>310 В» – сигнализирует о критически повышенном входном напряжении (более 310 В);
  • «U<90 В» – показывает, что входное напряжение критически низкое (менее 90 В).

Защита

Модель IS550 имеет современную автоматическую систему защиты. Защита срабатывает при следующих ситуациях:

электронная защита c восстановлением от короткого замыкания
электронная тепловая защита c восстановлением от внутреннего перегрева
электронная защита c восстановлением от аварии сети пониженное или повышенное входное напряжение – за пределами диапазона 90 В - 310 В)

защита от импульсных помех, грозозащита

Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений. Защита от высокочастотных помех в диапазоне 100 кГц – 30 МГц обеспечена сетевыми фильтрами



Преимущества



Широкий рабочий диапазон входного напряжения Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения
Мгновенное быстродействие Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок
Высокая точность стабилизации Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Идеальная синусоидальная форма выходного напряжения Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Полное цифровое управление На основе высокопроизводительного цифрового сигнального процессора
Пассивное охлаждение без вентиляторов Прибор не имеет в своей конструкции движущихся элементов и работает абсолютно бесшумно
Абсолютно бесшумная работа За счёт естественной системы охлаждения и отсутствия подвижных элементов в конструкции
Питание нагрузки до 200 мс при пропадании сети Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения
Полная электронная защита От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора
Автоматический перезапуск при восстановлении после аварий Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии
Фильтрация помех Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц
Удобная индикация Оповещение о режиме работе стабилизатора, возникших авариях и неполадках сети
Совместимость с генераторами Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков
Корректор коэффициента мощности на входе Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть
Высокая перегрузочная способность Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы
Высокий КПД Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату
Малый вес и компактные размеры Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении
Схема без трансформатора Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)
Артикул IS550
Марка товара Штиль Инстаб
Тип входной сети однофазная
Вид стабилизатора инверторный
Полная мощность, ВА 550
Активная мощность, Вт 400
Рабочий диапазон входного напряжения, В 90...310
Предельный диапазон входного напряжения, В 90...310
Номинальное выходное напряжение, В 220
Регулировка напряжения на выходе, В 220 - 230, только заводская настройка
Точность стабилизации, % 2
Температура эксплуатации, ˚С +5...+40
Частота сети, Гц 43 - 57
Способ установки навесной
Способ подключения сетевой шнур с вилкой
Количество розеток 1
Допустимая перегрузка, % <105% - непрерывная работа, 105-150% - не менее 5 с
Скорость срабатывания, мс 0 (мгновенное срабатывание)
Максимальный входной ток, А 2,6
Максимальный выходной ток, А 2,5
Потребляемая мощность в режиме холостого хода, Вт 25
Наличие байпаса нет
КПД, % 97
Индикация световая индикация
Способ охлаждения естественное воздушное
Количество ступеней стабилизации бесступенчатая стабилизация
Количество степеней защиты 6
Защита от перегрузки по току электронная защита c восстановлением
Степень защиты от пыли и влаги IP20
Габариты, мм 245х155х182
Вес, кг 2
Гарантия 2 года
Изготовлено в Россия
IS550

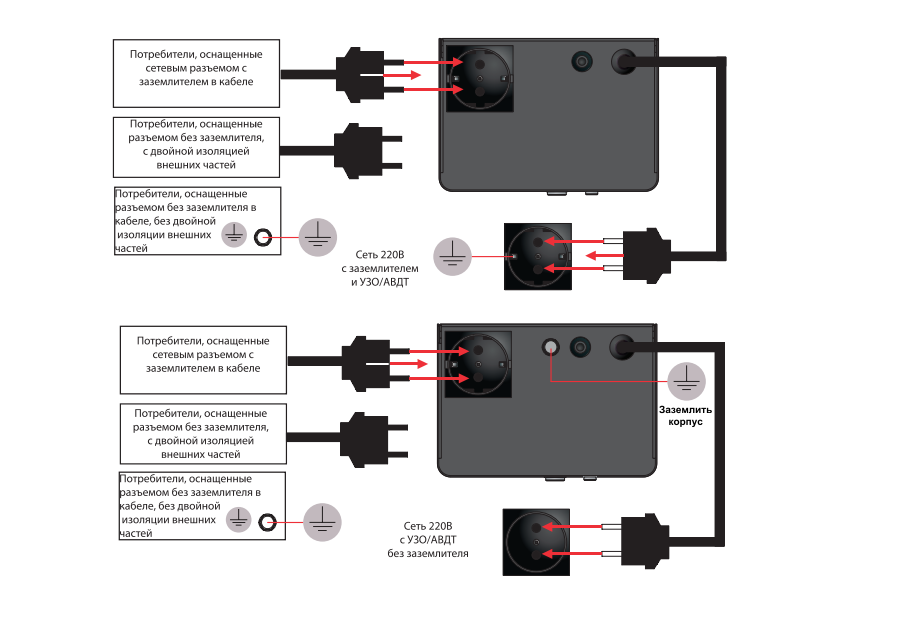

Схема подключения
