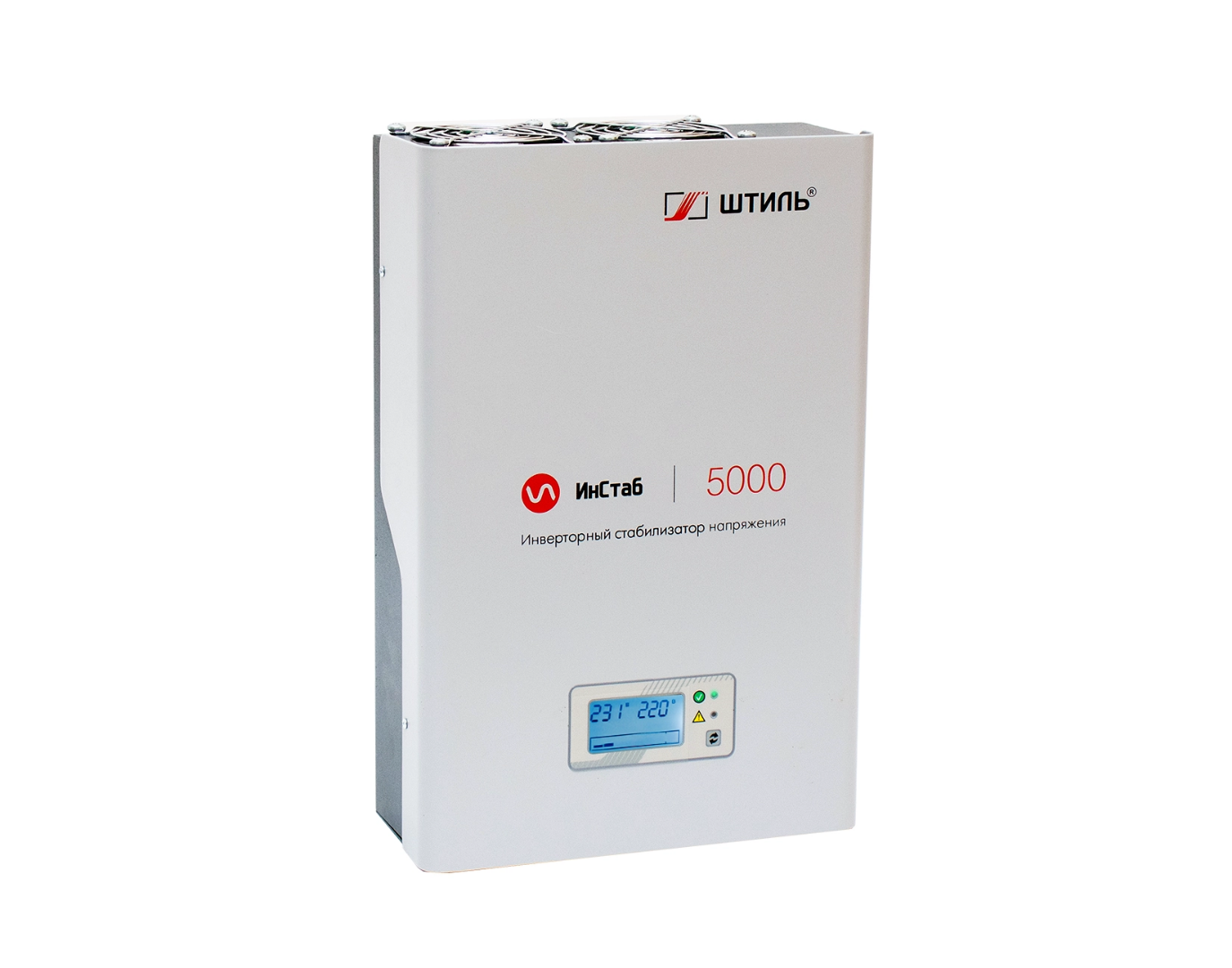

Однофазный инверторный стабилизатор напряжения Штиль ИнСтаб IS5000 (220-230)

артикул: IS5000
сравнить
весь электронный, точность 2%, срезает все помехи в сети. гарантия 2г. РФ
Ожидается 01.04.2024
Рейтинг А
Технические характеристики
Полная мощность, ВА 5000
Активная мощность, Вт 4500
Точность стабилизации, % 2
Габариты, мм 358х246х101
Вес, кг 6
Перейти к описанию товара
Все характеристики
Перейти к описанию товара
Все характеристики
Об этом товаре:

Однофазный инверторный стабилизатор напряжения IS5000 отлично подойдет для защиты от скачков и перепадов сетевого напряжения как отдельно стоящей техники, так и группы электроприборов бытового или производственного назначения с суммарной потребляемой мощностью до 5000 ВА/ 4500 Вт, например:

  • систем отопления и водоснабжения;
  • систем вентиляции и кондиционирования;
  • аудио- и видеоаппаратуры;
  • дорогостоящих бытовых приборов;
  • светодиодных светильников и систем освещения;
  • охранной сигнализации, систем безопасности и электроинстументов.
Перейти к описанию товара
Подробное описание
Перейти к описанию товара
Подробное описание
48 130 руб.

Мы являемся официальным дистрибьютором торговой марки Штиль, имеем свой склад и магазин, работаем с 2011 г.
Только сертифицированный товар!
ДоставкаДоставка
  • Самовывоз: бесплатно
  • Курьер по СПБ: бесплатно
  • Курьер по Лен. области: 500 руб + 35 руб/км
  • Доставка по РФ: бесплатно до терминала ТК в СПб
ГарантияГарантия - 2 года
  • Гарантия от производителя на всей территории РФ
  • Если товар не подошел, вы можете свободно обменять или вернуть его в течение 2-х недель.
  • Наличными
  • Банковской картой
  • Банковский перевод для физ. лиц
  • По счету для юр. лиц
Похожие товары
Описание
Характеристики
Комплектация

Однофазный инверторный стабилизатор напряжения IS5000 отлично подойдет для защиты от скачков и перепадов сетевого напряжения как отдельно стоящей техники, так и группы электроприборов бытового или производственного назначения с суммарной потребляемой мощностью до 5000 ВА/ 4500 Вт, например:

  • систем отопления и водоснабжения;
  • систем вентиляции и кондиционирования;
  • аудио- и видеоаппаратуры;
  • дорогостоящих бытовых приборов;
  • светодиодных светильников и систем освещения;
  • охранной сигнализации, систем безопасности и электроинстументов.

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).

Основное отличие IS5000 от устройств других типов заключается в принципе стабилизации – двойном преобразовании электроэнергии, за счет чего обеспечивается:

  • непрерывная, бесступенчатая коррекция сетевого напряжения с повышенной точностью (± 2%);
  • стабилизация в широком диапазоне напряжения (90-310 В);
  • выходное напряжение идеальной синусоидальной формы;
  • бесперебойное питание нагрузки (до 200 мс) при кратковременном пропадании напряжения.

Принцип работы стабилизатора основан на двойном преобразовании напряжения. Выпрямитель осуществляет преобразование входного переменного напряжения электросети в стабилизированное постоянное напряжение. Инвертор выполняет обратную операцию и трансформирует постоянное напряжение в питающее нагрузку переменное.

структурная схема работы стабилизатора

  • входной и выходной фильтры обеспечивают защиту нагрузки и сети от помех
  • преобразователь, состоящий из выпрямителя и инвертора, производит двойное преобразование поступающего из сети напряжения и обеспечивает питание нагрузки стабилизированным выходным напряжением синусоидальной формы. В состав выпрямителя входит корректор коэффициента мощности, который обеспечивает отсутствие искажений входной сети при нелинейной нагрузке;
  • автоматический байпас служит для питания нагрузки напрямую от сети, в обход преобразователя. Переход нагрузки на питание через байпас осуществляется автоматически при выходе из строя одного из внутренних элементов стабилизатора или при превышении нагрузкой номинальной выходной мощности стабилизатора.
  • При переходе стабилизатора на автоматический байпас стабилизация напряжения не осуществляется. Однако устройство продолжает защищать нагрузку от повышенного и пониженного напряжения электросети. Допустимый диапазон сетевого напряжения для байпаса составляет 187-245 В. При выходе значения сетевого напряжения из допустимого для байпаса диапазона стабилизатор отключится и обесточит нагрузку.
  • ручной байпас служит для питания нагрузки напрямую от сети, в обход преобразователя и автоматического байпаса. Переход нагрузки на питание от сети через ручной байпас осуществляется вручную с помощью выключателя «Байпас», расположенного на боковой панели стабилизатора.
  • При переходе стабилизатора на ручной байпас стабилизация напряжения не осуществляется и отсутствует защита от повышенного и пониженного напряжения – электропитание нагрузки производится при любом качестве входной сети.

Диапазон частоты входного напряжения 43-57 Гц. Это значит, что стабилизатор будет работать в широком диапазоне частот, но вопреки расхожему мнению стабилизаторы инверторного типа не производят стабилизацию частоты, поэтому будут транслировать частоту входного напряжения на выход.

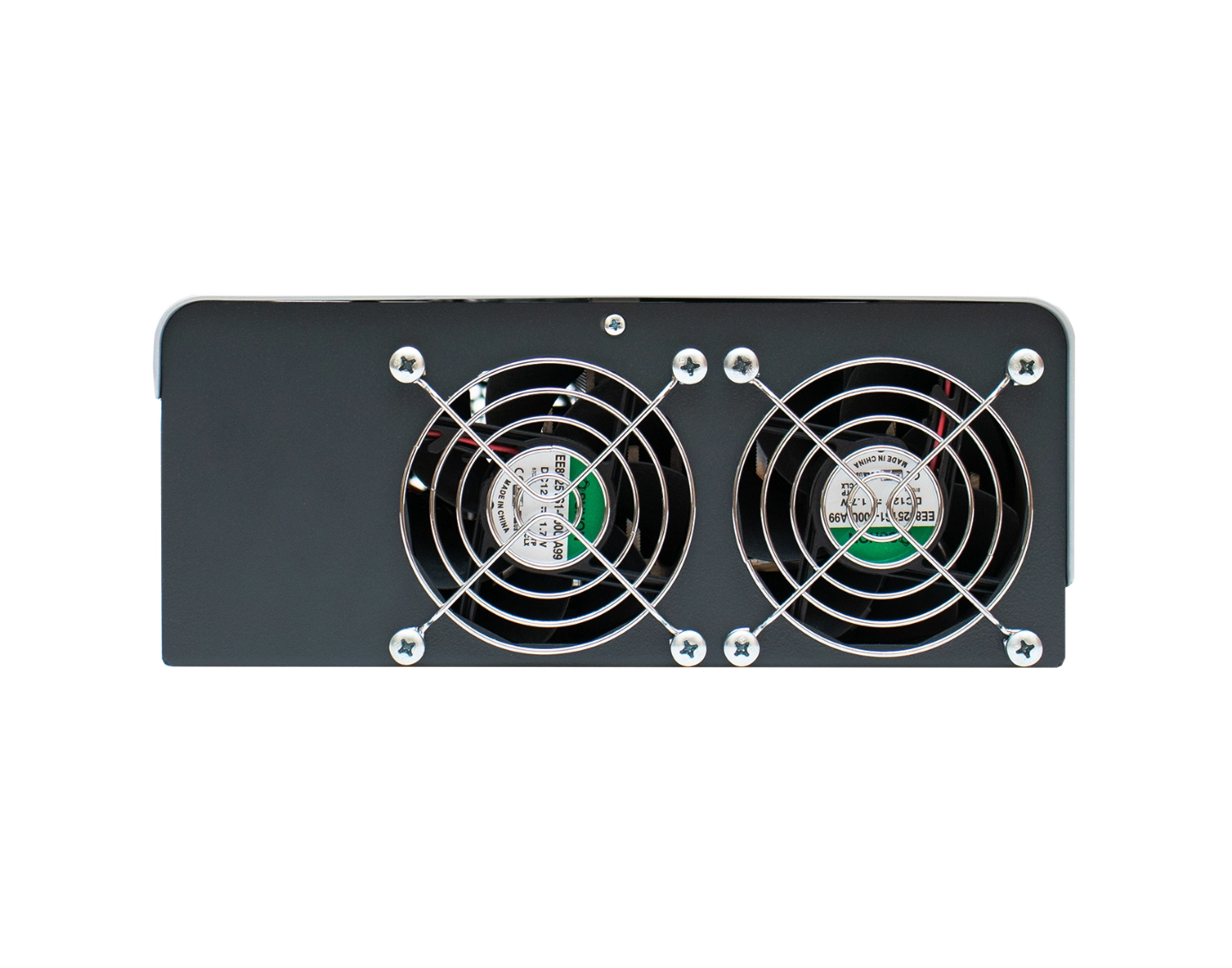

IS5000 оснащён комбинированной системой охлаждения (конвенционной/вентиляторной). Вентиляторы включаются в работу поэтапно и только при достижении внутренней температуры стабилизатора критической отметки.

Установка и подключение

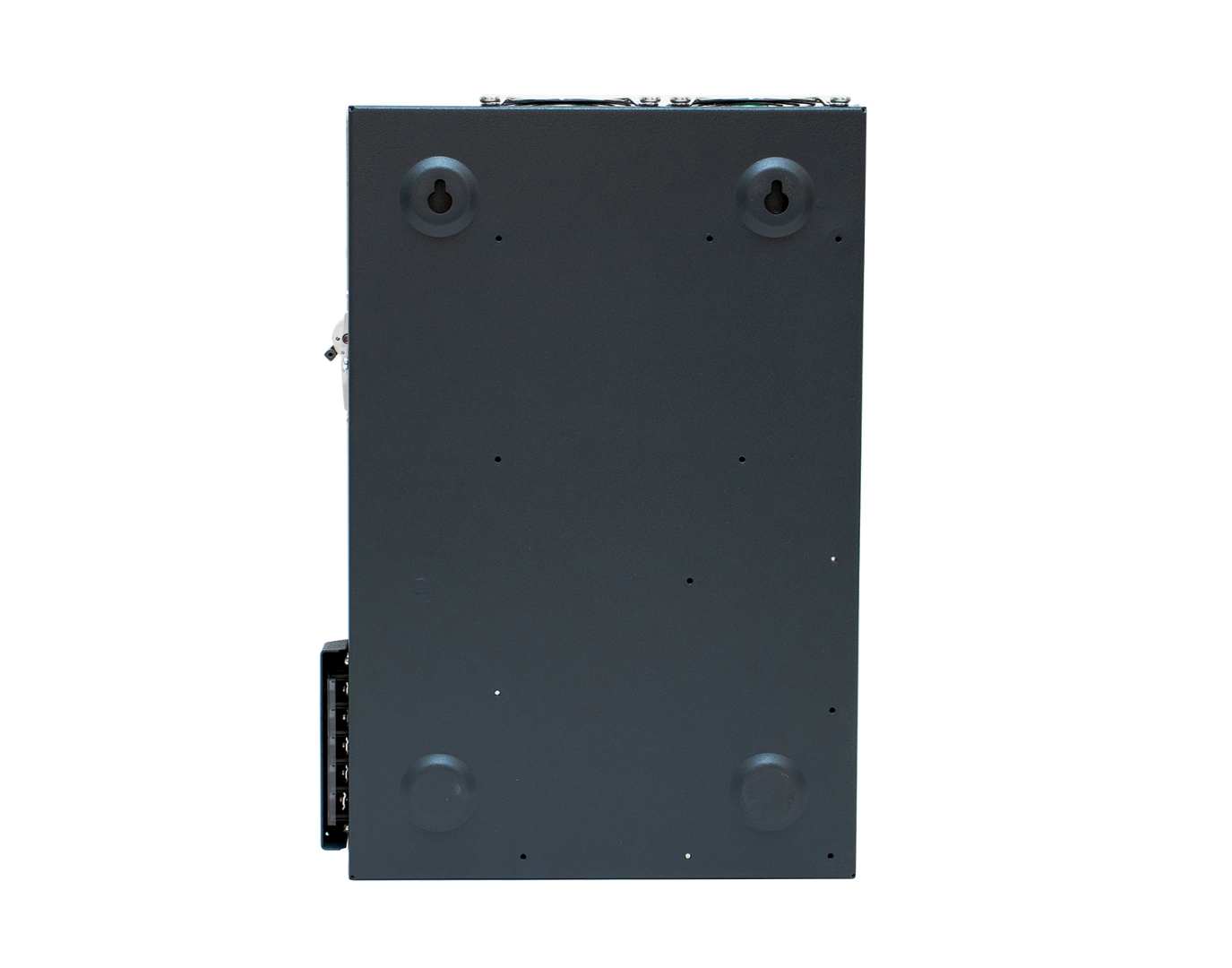

IS5000 крепится на любую ровную вертикальную поверхность на саморезы или дюбель-гвозди, которые вставляются в специальные отверстия на тыльной стороне устройства.

Для подключения в сеть и питания нагрузки используются клеммные колодки, расположенные на корпусе с правой стороны.

Панель управления

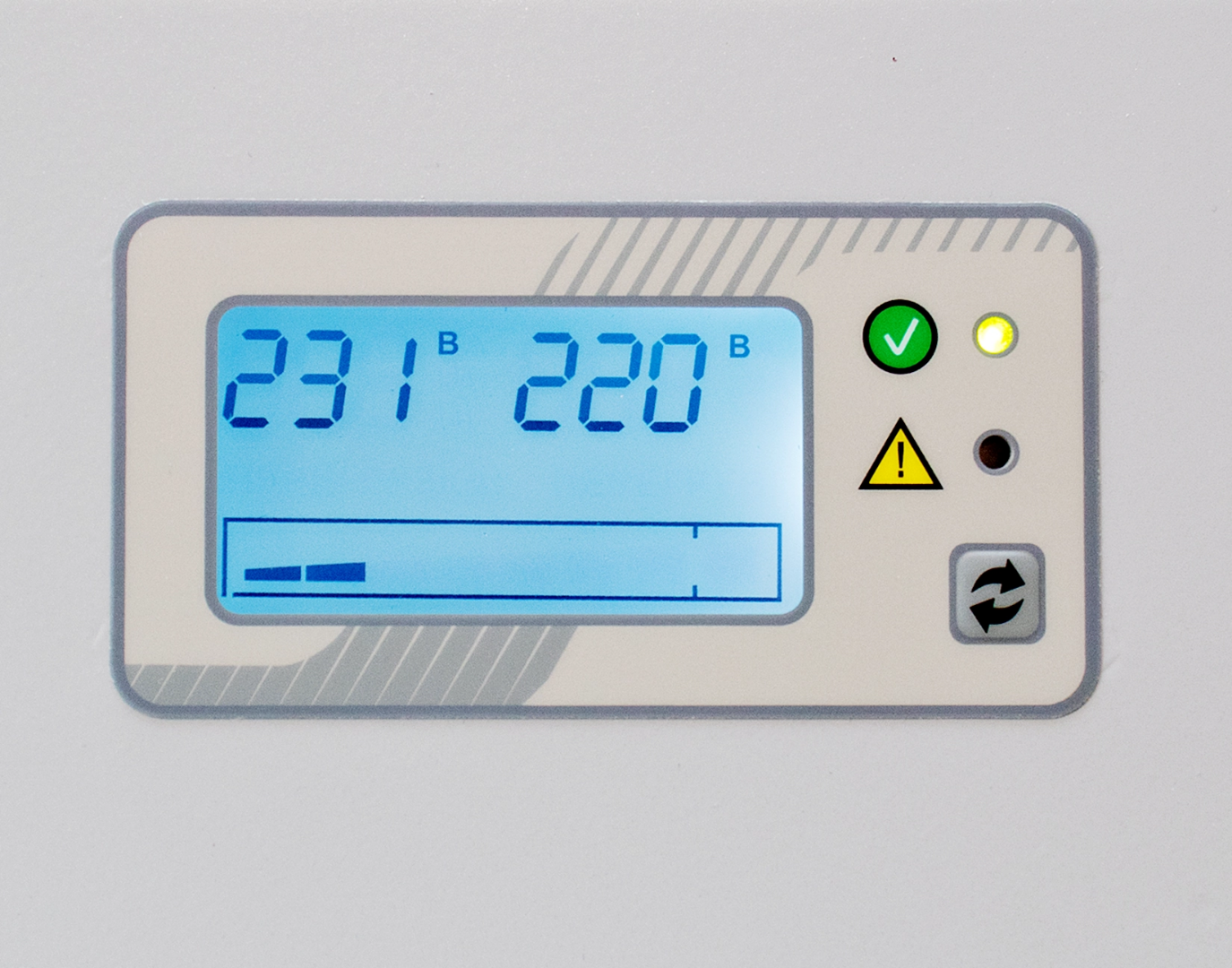

Стабилизатор оснащен светодиодными индикаторами и информативным ЖК-дисплеем, с помощью которых легко контролировать работу прибора.

Светодиодов два:

  • «Норма» – если индикатор светится непрерывно, значит прибор работает в штатном режиме и на выходе стабилизированное напряжение, если мигает – устройство перешло на автоматический байпас или цепь ручного байпаса;
  • «Авария» – если индикатор светится красным, значит произошла одна из следующих проблем: перегрев, перегрузка (информация появляется также и на ЖК-дисплее), короткое замыкание, внутренняя неполадка, низкое сопротивление нагрузки или пропадание сетевого напряжения.

ЖК-дисплей отображает основные параметры работы устройства:

  • значения напряжения на входе и выходе;
  • шкалу уровня загрузки стабилизатора;
  • потребляемую нагрузкой мощность;
  • внутреннюю температуру прибора;
  • аварийные сообщения о перегрузке или перегреве.

На дисплее можно менять значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В (настройка выполняется после переключения на цепь ручного байпаса).

Защита

IS5000 оснащен комплексной системой защиты с автовосстановлением работы после:



электронная защита c восстановлением от короткого замыкания

электронная защита c восстановлением при длительной перегрузке по выходу

электронная тепловая защита c восстановлением от внутреннего перегрева
электронная защита c восстановлением от аварии сети пониженное или повышенное входное напряжение – за пределами диапазона 90 В - 310 В)
электронная аварийная защита от неисправностей и сбоев в работе

защита от импульсных помех, грозозащита

Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений. Защита от высокочастотных помех в диапазоне 100 кГц – 30 МГц обеспечена сетевыми фильтрами



Дополнительным преимуществом IS5000 является наличие электронного и ручного байпасов, предназначенных для перевода питания нагрузки на входную сеть:

  • электронный байпас срабатывает автоматически при выходе из строя внутренних узлов стабилизатора или при его перегрузке;

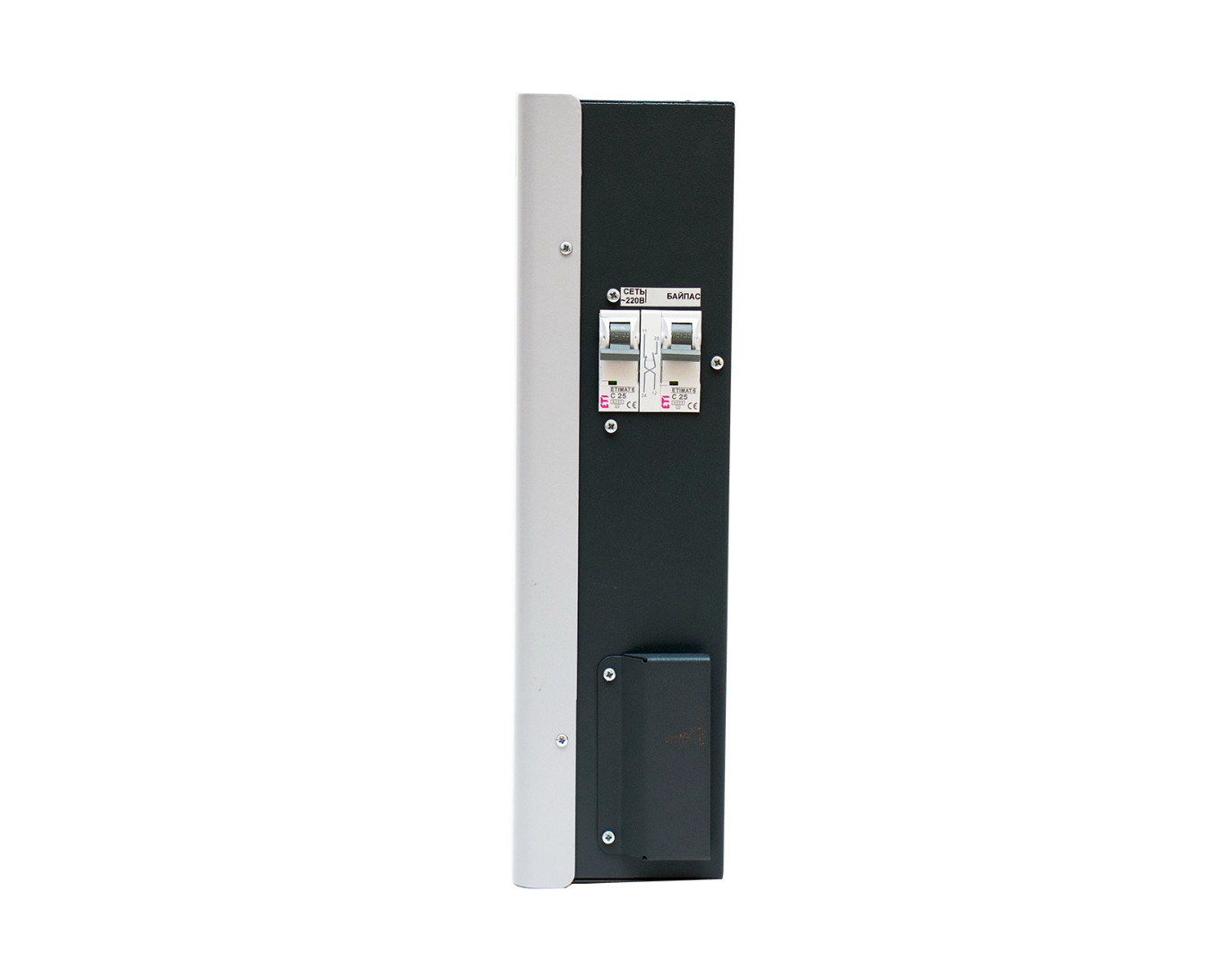

  • ручной байпас расположен на боковой панели устройства и позволяет пользователю вручную перевести питание нагрузки на сеть.



Преимущества



Широкий рабочий диапазон входного напряжения Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения
Мгновенное быстродействие Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок
Высокая точность стабилизации Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Идеальная синусоидальная форма выходного напряжения Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Информативный ЖК-дисплей Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др.
Большой срок службы За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов
Полное цифровое управление На основе высокопроизводительного цифрового сигнального процессора
Питание нагрузки до 200 мс при пропадании сети Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения
Полная электронная защита От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора
Автоматический перезапуск при восстановлении после аварий Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии
Фильтрация помех Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц
Встроенный электронный байпас Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора
Совместимость с генераторами Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков
Корректор коэффициента мощности на входе Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть
Высокая перегрузочная способность Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы
Высокий КПД Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату
Малый вес и компактные размеры Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении
Схема без трансформатора Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)
Артикул IS5000
Марка товара Штиль Инстаб
Тип входной сети однофазная
Вид стабилизатора инверторный
Полная мощность, ВА 5000
Активная мощность, Вт 4500
Рабочий диапазон входного напряжения, В 90...310
Предельный диапазон входного напряжения, В 90...310
Номинальное выходное напряжение, В 220
Регулировка напряжения на выходе, В 220 - 230, шаг 1В
Точность стабилизации, % 2
Температура эксплуатации, ˚С +5...+40
Частота сети, Гц 43 - 57
Способ установки навесной
Способ подключения клеммная колодка
Допустимая перегрузка, % <105% - непрерывная работа, 105-150% - не менее 5 с
Скорость срабатывания, мс 0 (мгновенное срабатывание)
Максимальный входной ток, А 30
Максимальный выходной ток, А 23
Потребляемая мощность в режиме холостого хода, Вт 45
Наличие байпаса автоматический + ручной
КПД, % 97
Индикация цифровой дисплей, световая индикация
Способ охлаждения воздушное или принудительное (кулер)
Количество ступеней стабилизации бесступенчатая стабилизация
Количество степеней защиты 8
Защита от перегрузки по току электронная защита c восстановлением
Степень защиты от пыли и влаги IP20
Габариты, мм 358х246х101
Вес, кг 6
Гарантия 2 года
Изготовлено в Россия
Стабилизатор напряжения IS5000 - 1 шт.
Комплект для крепления на ровную вертикаальную поверхность - 1шт.
Дюбель 6х40 - 2 шт.
Шуруп «саморез» 3,5x38 - 2 шт.
Шаблон разметки поверхности - 1 шт.
Руководство по эксплуатации - 1 шт.
Гарантийный талон - 1 шт.
Упаковка (картонный короб) - 1 шт.

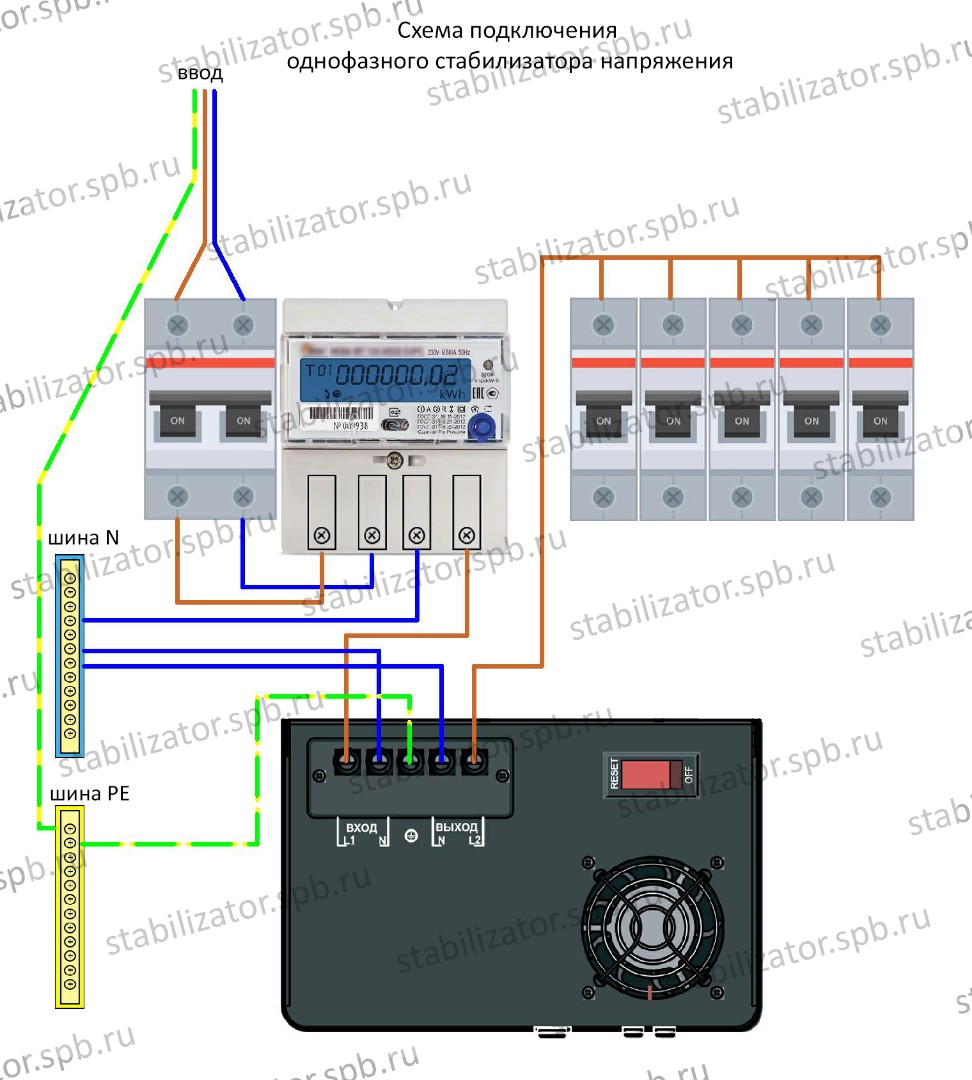

Схема подключения
