IS3500-_1_

Зависимость выходной мощности стабилизатора от напряжения в сети

Увеличить

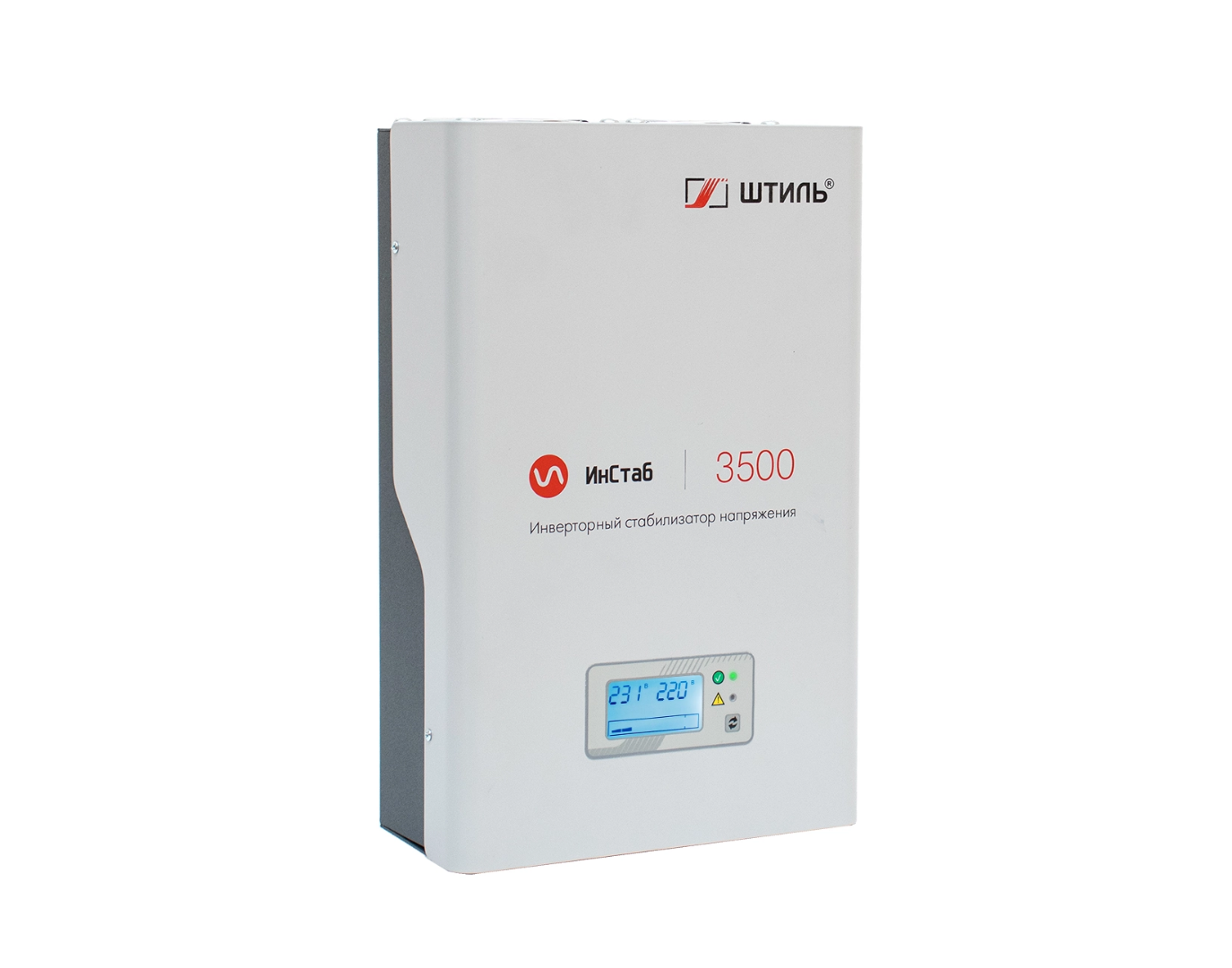

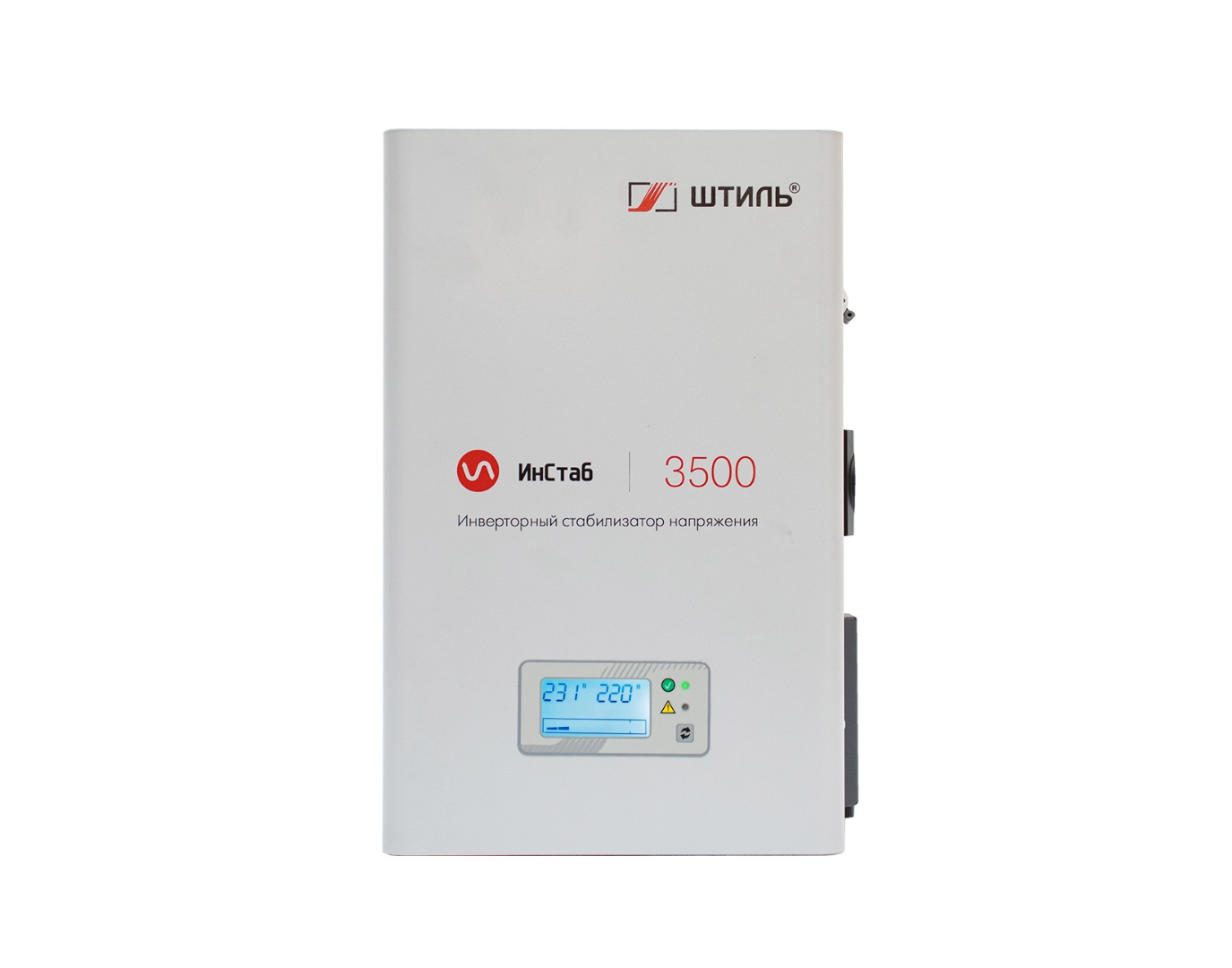

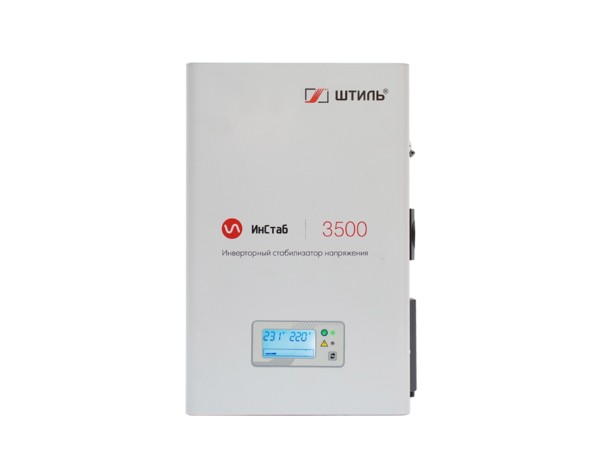

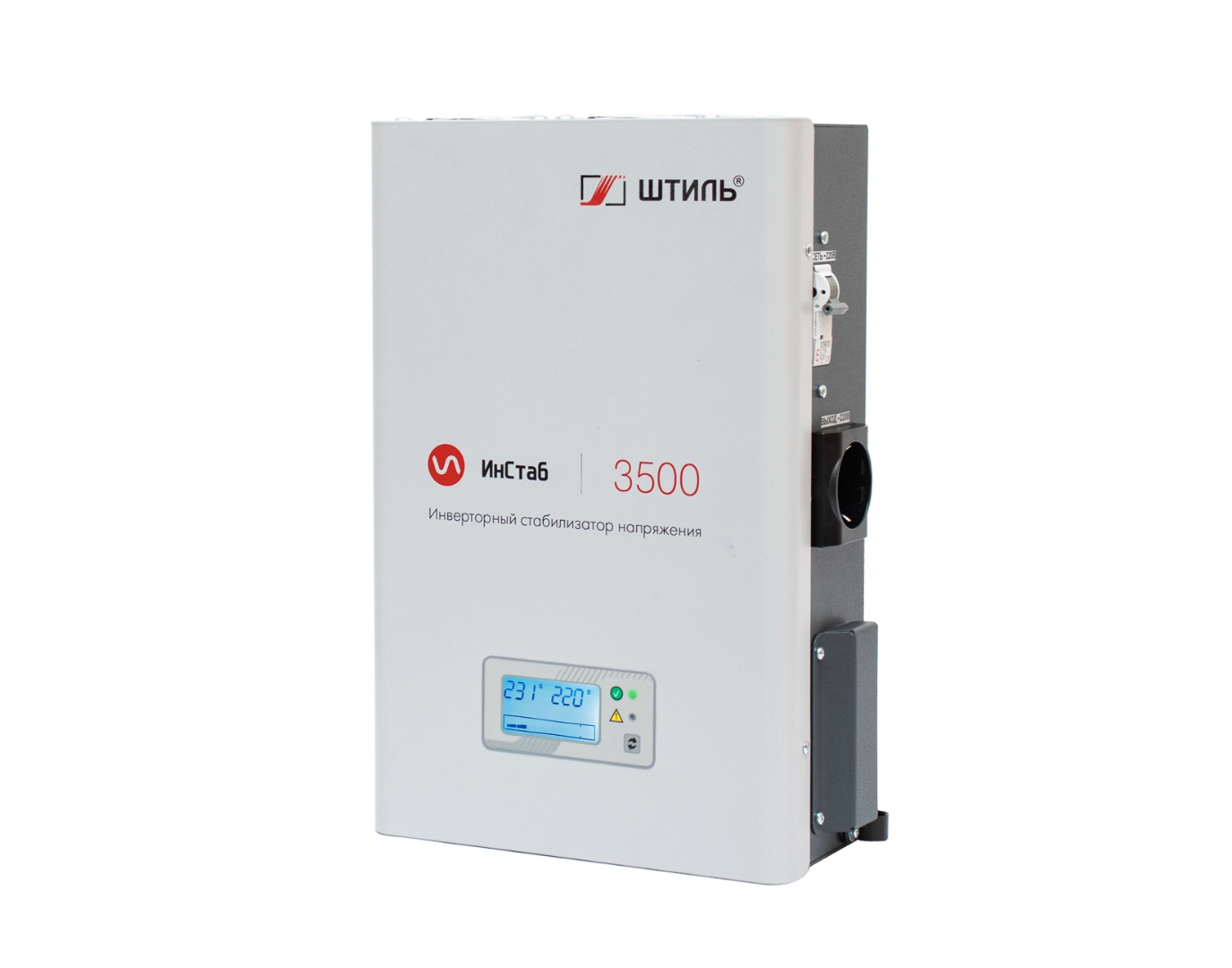

Однофазный инверторный стабилизатор напряжения Штиль ИнСтаб IS3500 (220-230)

артикул: IS3500
сравнить
весь электронный, точность 2%, срезает все помехи в сети. гарантия 2г. РФ
В наличии
Рейтинг А
Выбор мощности:
350 ВА 7890 руб 550 ВА 9640 руб 800 ВА 12620 руб 1000 ВА 14540 руб 1500 ВА 17250 руб 2000 ВА 21070 руб 2500 ВА 24780 руб 3000 ВА 28640 руб 5000 ВА 48130 руб 7000 ВА 55940 руб 8000 ВА 68300 руб 10000 ВА 76420 руб 12000 ВА 91570 руб 15000 ВА 111680 руб 20000 ВА 136350 руб
Технические характеристики
Полная мощность, ВА 3500
Активная мощность, Вт 2750
Точность стабилизации, % 2
Габариты, мм 338x232x101
Вес, кг 6
Перейти к описанию товара
Все характеристики
Перейти к описанию товара
Все характеристики
Об этом товаре:

Однофазный инверторный стабилизатор напряжения IS3500 мощностью 3500 ВА/ 2750 Вт используется для защиты от скачков и перепадов сетевого напряжения следующей электротехники:

  • отопительных и нагревательных приборов;
  • насосного оборудования ;
  • систем вентиляции и кондиционирования;
  • компьютеров, оргтехники, видео- и аудиоаппаратуры;
  • холодильников, стиральных и посудомоечных машин, СВЧ-печей и духовых шкафов;
  • светодиодных светильников и систем освещения;
  • охранной сигнализации и электроинструментов.
Перейти к описанию товара
Подробное описание
Перейти к описанию товара
Подробное описание
31 670 руб.
Купить в 1 клик

Официальный товар от производителя
Мы являемся официальным дистрибьютором торговой марки Штиль, имеем свой склад и магазин, работаем с 2011 г.
Только сертифицированный товар!
ДоставкаДоставка
  • Самовывоз: бесплатно
  • Курьер по СПБ: бесплатно
  • Курьер по Лен. области: 500 руб + 35 руб/км
  • Доставка по РФ: бесплатно до терминала ТК в СПб
ГарантияГарантия - 2 года
  • Гарантия от производителя на всей территории РФ
  • Если товар не подошел, вы можете свободно обменять или вернуть его в течение 2-х недель.
ОплатаОплата
  • Наличными
  • Банковской картой
  • Банковский перевод для физ. лиц
  • По счету для юр. лиц
Скачать
Технический паспорт Сертификат соответсвия
Похожие товары
Описание
Характеристики
Комплектация

Однофазный инверторный стабилизатор напряжения IS3500 мощностью 3500 ВА/ 2750 Вт используется для защиты от скачков и перепадов сетевого напряжения следующей электротехники:

  • отопительных и нагревательных приборов;
  • насосного оборудования ;
  • систем вентиляции и кондиционирования;
  • компьютеров, оргтехники, видео- и аудиоаппаратуры;
  • холодильников, стиральных и посудомоечных машин, СВЧ-печей и духовых шкафов;
  • светодиодных светильников и систем освещения;
  • охранной сигнализации и электроинструментов.

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).

Стабилизатор IS3500 является устройством нового поколения с лучшими техническими характеристиками по сравнению со всеми другими видами стабилизаторов. Его основное отличие заключается в принципе стабилизации – двойном преобразовании энергии, за счет которого удалось обеспечить:

  • непрерывную, бесступенчатую коррекцию сетевого напряжения с повышенной точностью (± 2%);
  • стабилизацию в широком диапазоне напряжения входного напряжения (90-310 В);
  • выходное напряжение идеальной синусоидальной формы;
  • бесперебойное питание нагрузки (до 200 мс) в случае кратковременного пропадания электрического тока.

Принцип работы стабилизатора основан на двойном преобразовании напряжения. Выпрямитель осуществляет преобразование входного переменного напряжения электросети в стабилизированное постоянное напряжение. Инвертор выполняет обратную операцию и трансформирует постоянное напряжение в питающее нагрузку переменное.

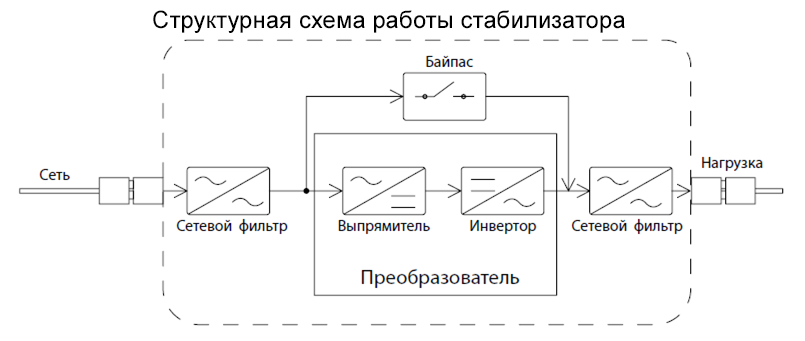

структурная схема работы стабилизатора

  • входной и выходной фильтры обеспечивают защиту нагрузки и сети от помех
  • преобразователь, состоящий из выпрямителя и инвертора, производит двойное преобразование поступающего из сети напряжения и обеспечивает питание нагрузки стабилизированным выходным напряжением синусоидальной формы. В состав выпрямителя входит корректор коэффициента мощности, который обеспечивает отсутствие искажений входной сети при нелинейной нагрузке;
  • байпас служит для питания нагрузки напрямую от сети, в обход преобразователя. Переход нагрузки на питание через байпас осуществляется автоматически при выходе из строя одного из внутренних элементов стабилизатора или при превышении нагрузкой номинальной выходной мощности стабилизатора.
  • При переходе стабилизатора на байпас стабилизация напряжения не осуществляется. Однако устройство продолжает защищать нагрузку от повышенного и пониженного напряжения электросети. Допустимый диапазон сетевого напряжения для байпаса составляет 187-245 В. При выходе значения сетевого напряжения из допустимого для байпаса диапазона стабилизатор отключится и обесточит нагрузку.

Диапазон частоты входного напряжения 43-57 Гц. Это значит, что стабилизатор будет работать в широком диапазоне частот, но вопреки расхожему мнению стабилизаторы инверторного типа не производят стабилизацию частоты, поэтому будут транслировать частоту входного напряжения на выход.

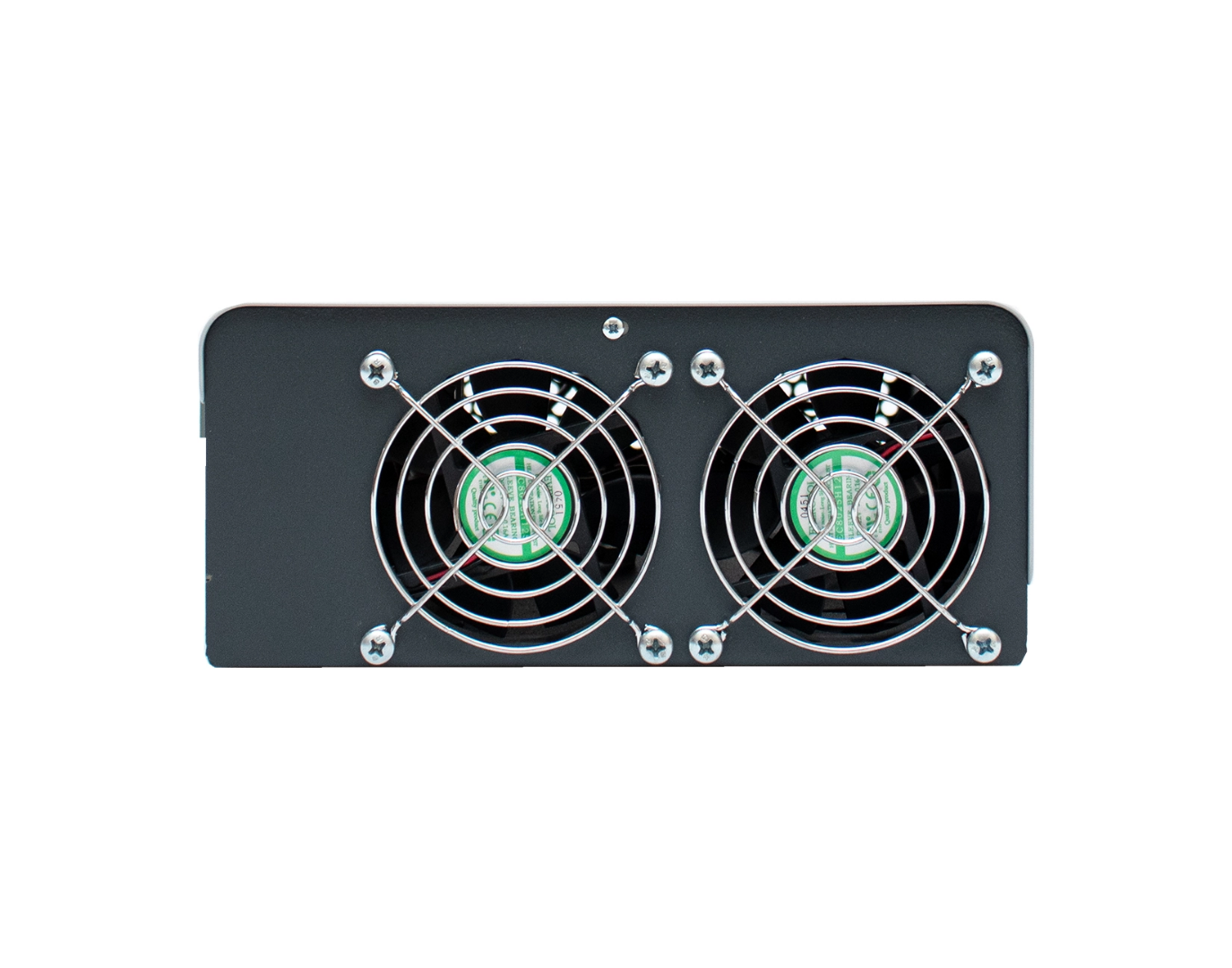

Охлаждение устройства выполняется двумя малошумными кулерами с автоматическим режимом работы.

Установка и подключение

Монтаж IS3500 осуществляется двумя способами:

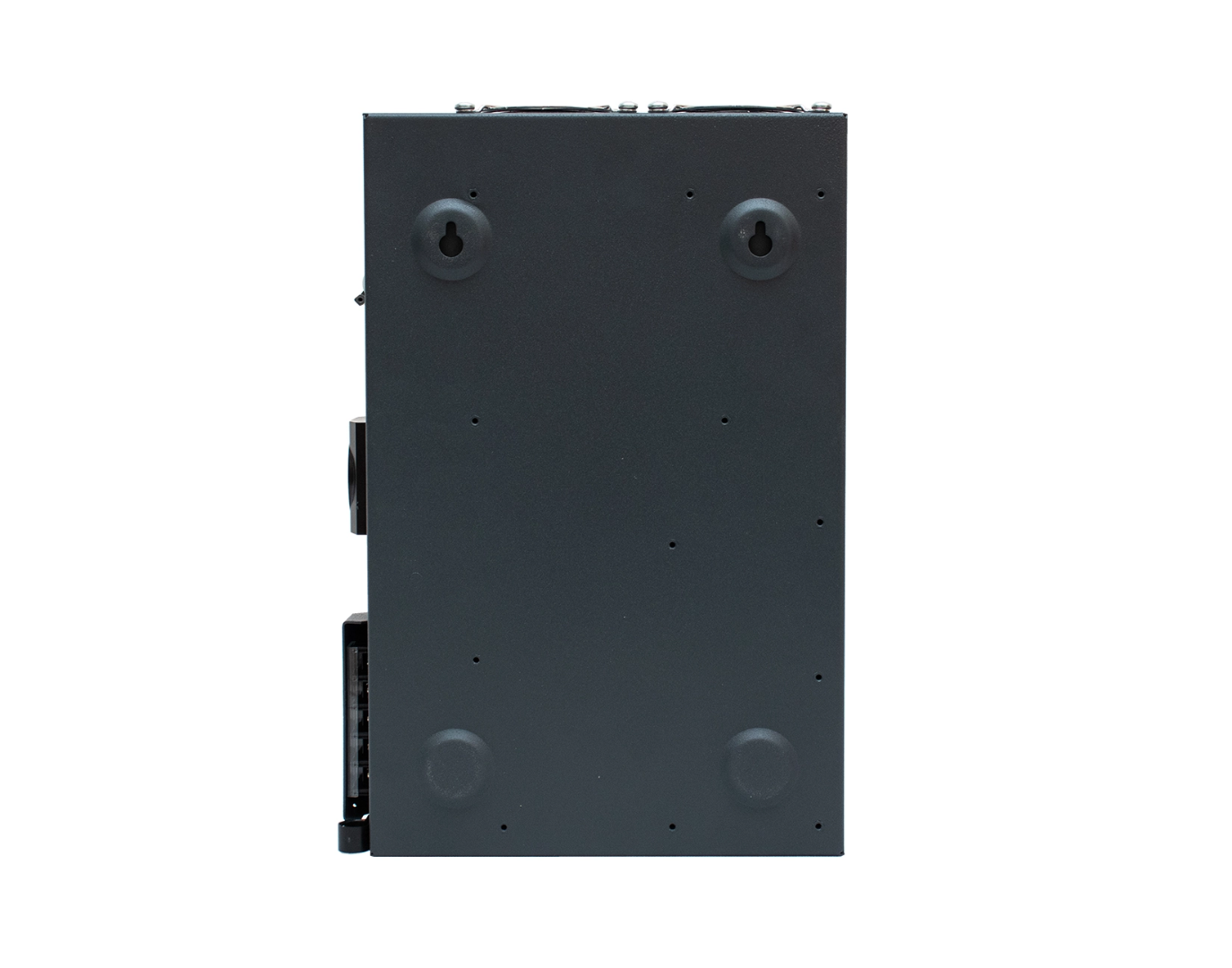

  • на любую ровную вертикальную поверхность с помощью съемного кронштейна;
  • на полку или любую горизонтальную плоскость на резиновые ножки.

В комплекте поставки устройства имеются все необходимые крепления.

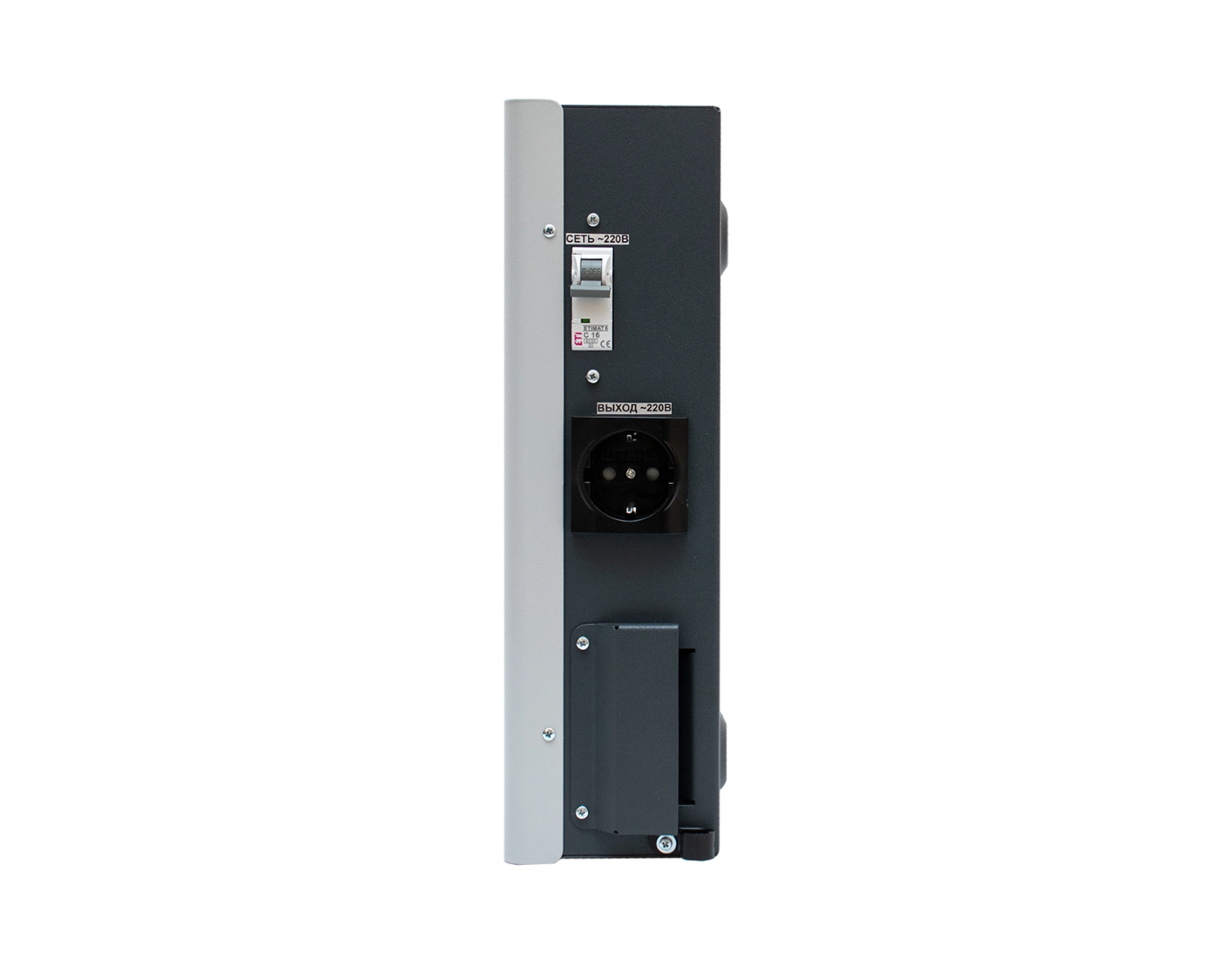

Для подключения в сеть на корпусе устройства предусмотрены клеммные колодки. Нагрузка подсоединяется к стабилизатору через две евророзетки с заземлением и клеммы.

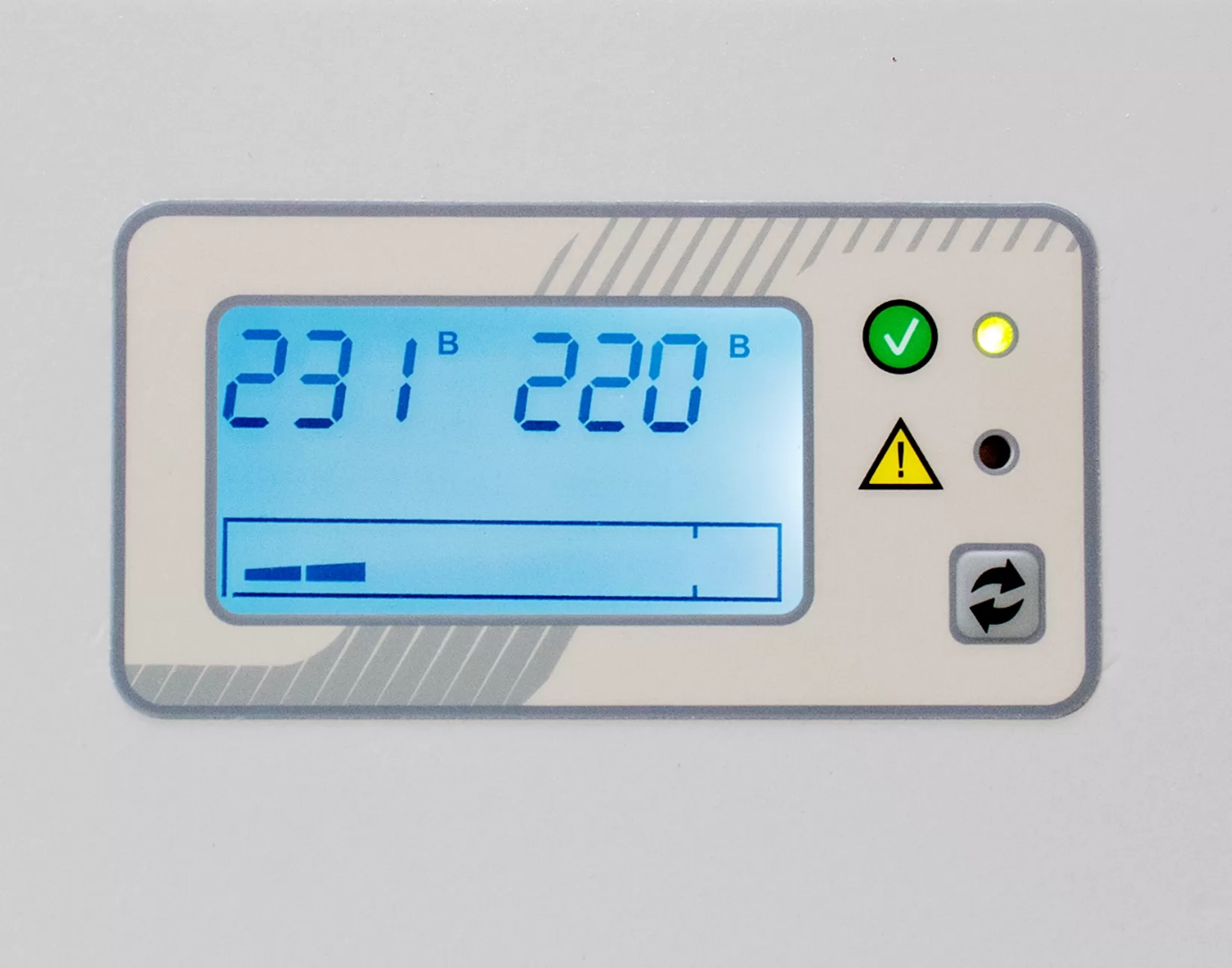

Панель управления

Стабилизатор оснащен светодиодными индикаторами и информативным ЖК-дисплеем, с помощью которых легко контролировать работу прибора. Светодиодных индикаторов два:

  • «Норма» – если индикатор светится непрерывно, значит прибор работает в штатном режиме, если мигает – устройство перешло на автоматический байпас;
  • «Авария» – если индикатор светится красным, значит произошла одна из следующих проблем: перегрев, перегрузка (информация появляется также и на ЖК-дисплее), короткое замыкание, внутренняя неполадка, низкое сопротивление нагрузки или пропадание сетевого напряжения.

ЖК-дисплей отображает основные параметры работы устройства:

  • напряжение на входе и выходе;
  • уровень загрузки стабилизатора;
  • потребляемую нагрузкой мощность;
  • температуру внутри прибора;
  • аварийные сообщения о перегрузке или перегреве.

На дисплее можно менять значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В.

Внимание! В момент применения пользовательской настройки выходного напряжения возможно кратковременное обесточивание выхода стабилизатора.

Защита

IS3500 оснащен комплексной электронной системой защиты с автовосстановлением работы от:

электронная защита c восстановлением от короткого замыкания

электронная защита c восстановлением при длительной перегрузке по выходу
электронная тепловая защита c восстановлением от внутреннего перегрева
электронная защита c восстановлением от аварии сети пониженное или повышенное входное напряжение – за пределами диапазона 90 В - 310 В)
электронная аварийная защита от неисправностей и сбоев в работе

защита от импульсных помех, грозозащита

Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений. Защита от высокочастотных помех в диапазоне 100 кГц – 30 МГц обеспечена сетевыми фильтрами

 Функция «Автоматический байпас» дает возможность питать нагрузку напрямую от сети в случае выхода из строя одного из узлов прибора или его перегрузке. Благодаря ее наличию обеспечивается непрерывная работа подключенных приборов.



Преимущества



Широкий рабочий диапазон входного напряжения Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения
Мгновенное быстродействие Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок
Высокая точность стабилизации Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Идеальная синусоидальная форма выходного напряжения Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Информативный ЖК-дисплей Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др.
Большой срок службы За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов
Полное цифровое управление На основе высокопроизводительного цифрового сигнального процессора
Питание нагрузки до 200 мс при пропадании сети Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения
Полная электронная защита От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора
Автоматический перезапуск при восстановлении после аварий Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии
Фильтрация помех Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц
Встроенный электронный байпас Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора
Совместимость с генераторами Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков
Корректор коэффициента мощности на входе Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть
Высокая перегрузочная способность Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы
Высокий КПД Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату
Малый вес и компактные размеры Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении
Схема без трансформатора Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)
Артикул IS3500
Марка товара Штиль Инстаб
Тип входной сети однофазная
Вид стабилизатора инверторный
Полная мощность, ВА 3500
Активная мощность, Вт 2750
Рабочий диапазон входного напряжения, В 90...310
Предельный диапазон входного напряжения, В 90...310
Номинальное выходное напряжение, В 220
Регулировка напряжения на выходе, В 220 - 230, шаг 1В
Точность стабилизации, % 2
Температура эксплуатации, ˚С +5...+40
Частота сети, Гц 43 - 57
Способ установки навесной
Способ подключения клеммная колодка
Количество розеток 1
Допустимая перегрузка, % <105% - непрерывная работа, 105-150% - не менее 5 с
Скорость срабатывания, мс 0 (мгновенное срабатывание)
Максимальный входной ток, А 18
Максимальный выходной ток, А 15,9
Потребляемая мощность в режиме холостого хода, Вт 40
Наличие байпаса есть
КПД, % 97
Индикация цифровой дисплей, световая индикация
Способ охлаждения принудительное (кулер)
Количество ступеней стабилизации бесступенчатая стабилизация
Количество степеней защиты 8
Защита от перегрузки по току электронная защита c восстановлением
Степень защиты от пыли и влаги IP20
Габариты, мм 338x232x101
Вес, кг 6
Гарантия 2 года
Изготовлено в Россия
Стабилизатор напряжения IS3500 - 1 шт.
Комплект для крепления изделия на ровную вертикальную поверхность - 1шт:
Дюбель 6х40 - 2 шт.
Шуруп «саморез» 4,2x41 - 2 шт.
Кронштейн для крепления (с отверстиями) - 1 шт.
Комплект для крепления изделия на ровную горизонтальную поверхность - 1шт:
Ножка приборная резиновая самоклеящаяся - 4 шт.
Руководство по эксплуатации - 1 шт.
Гарантийный талон - 1 шт.
Упаковка (картонный короб) - 1 шт.

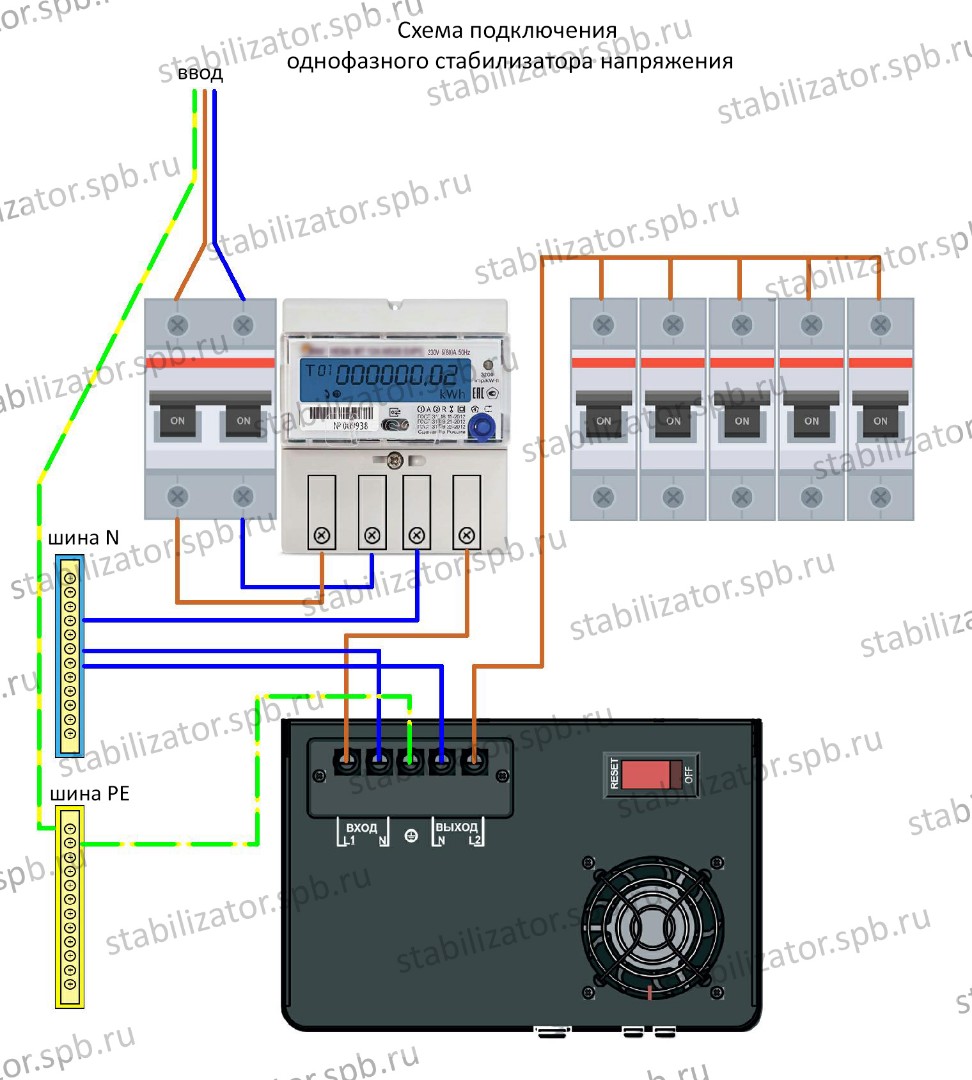

Схема подключения
