Зависимость выходной мощности стабилизатора от напряжения в сети

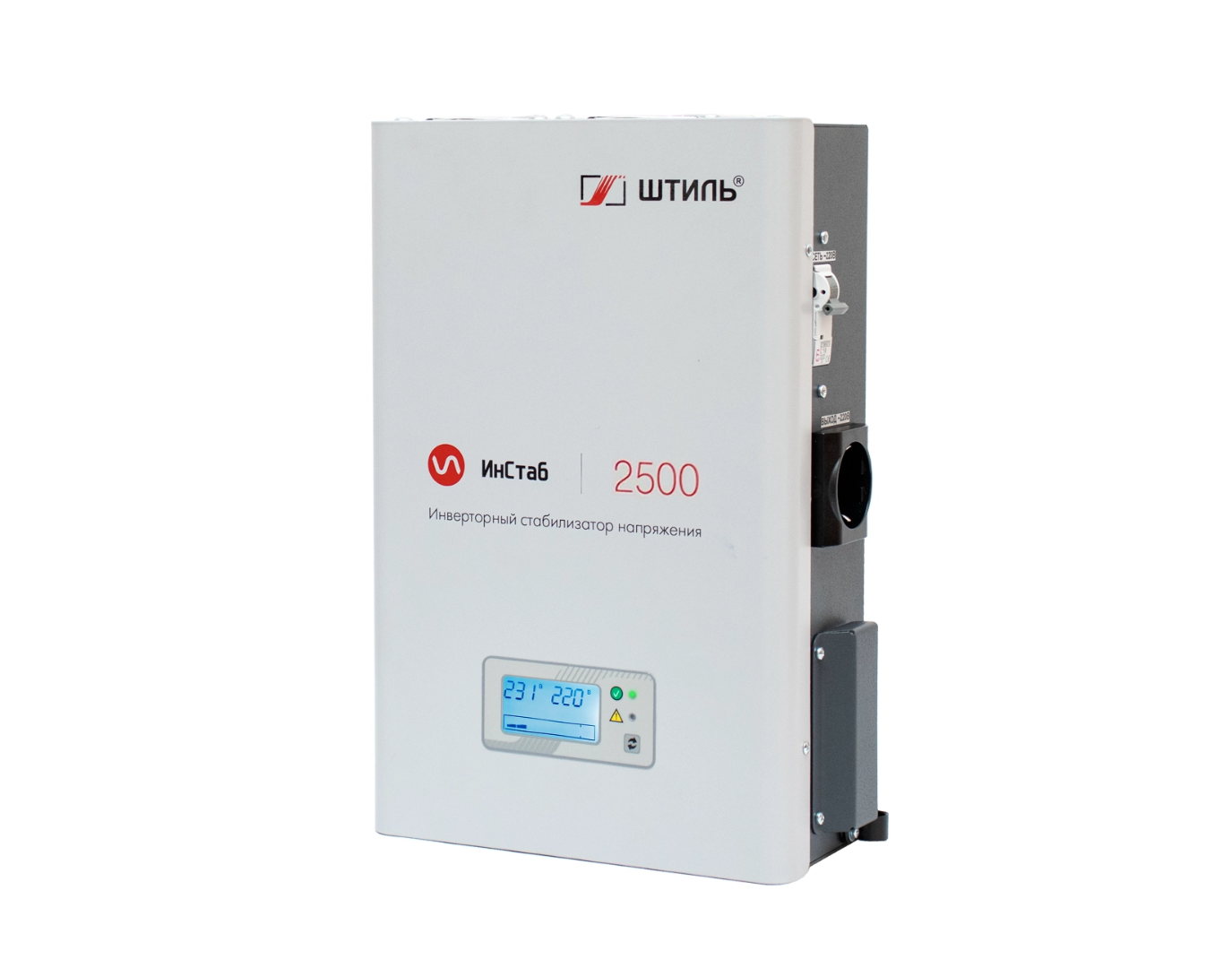

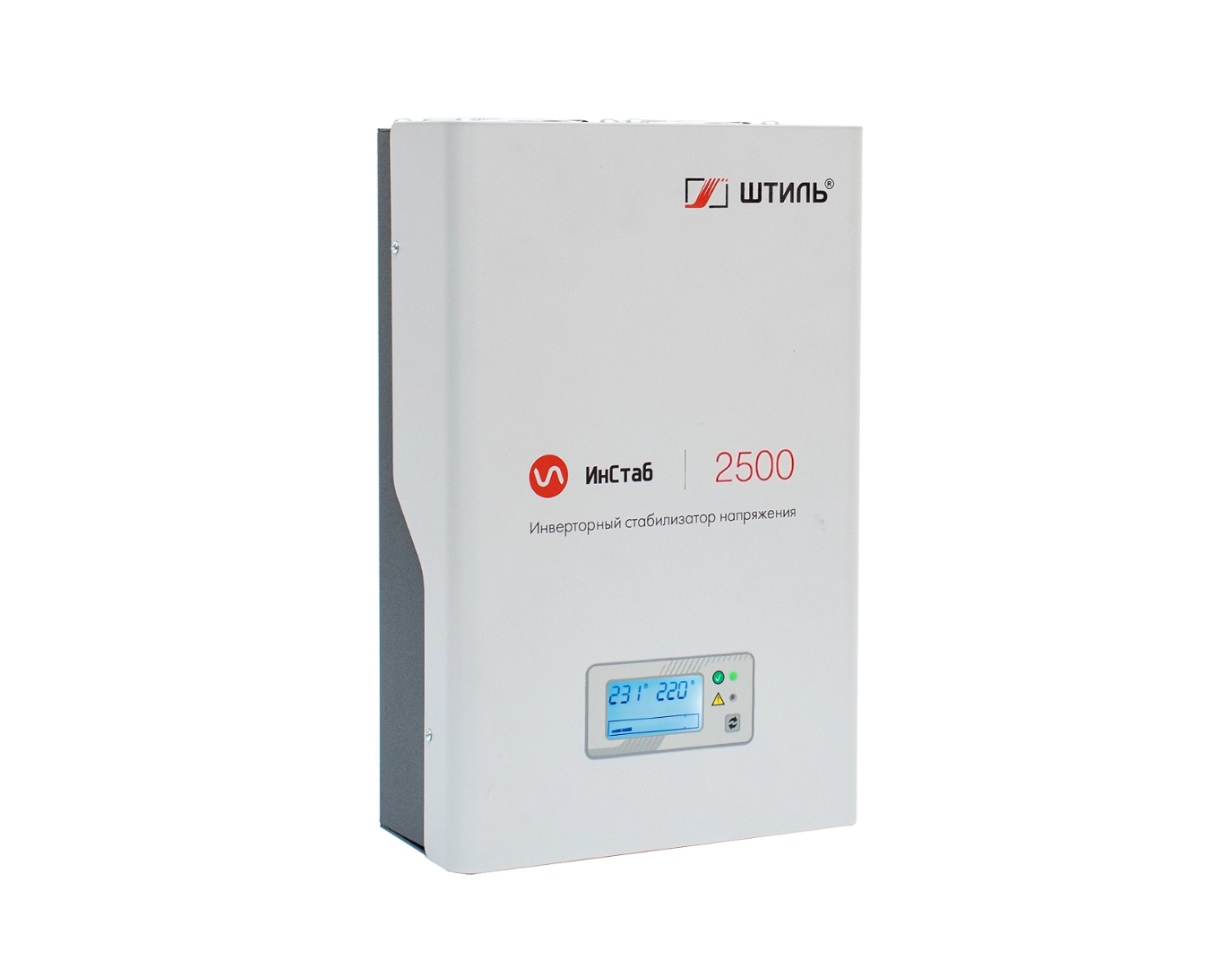

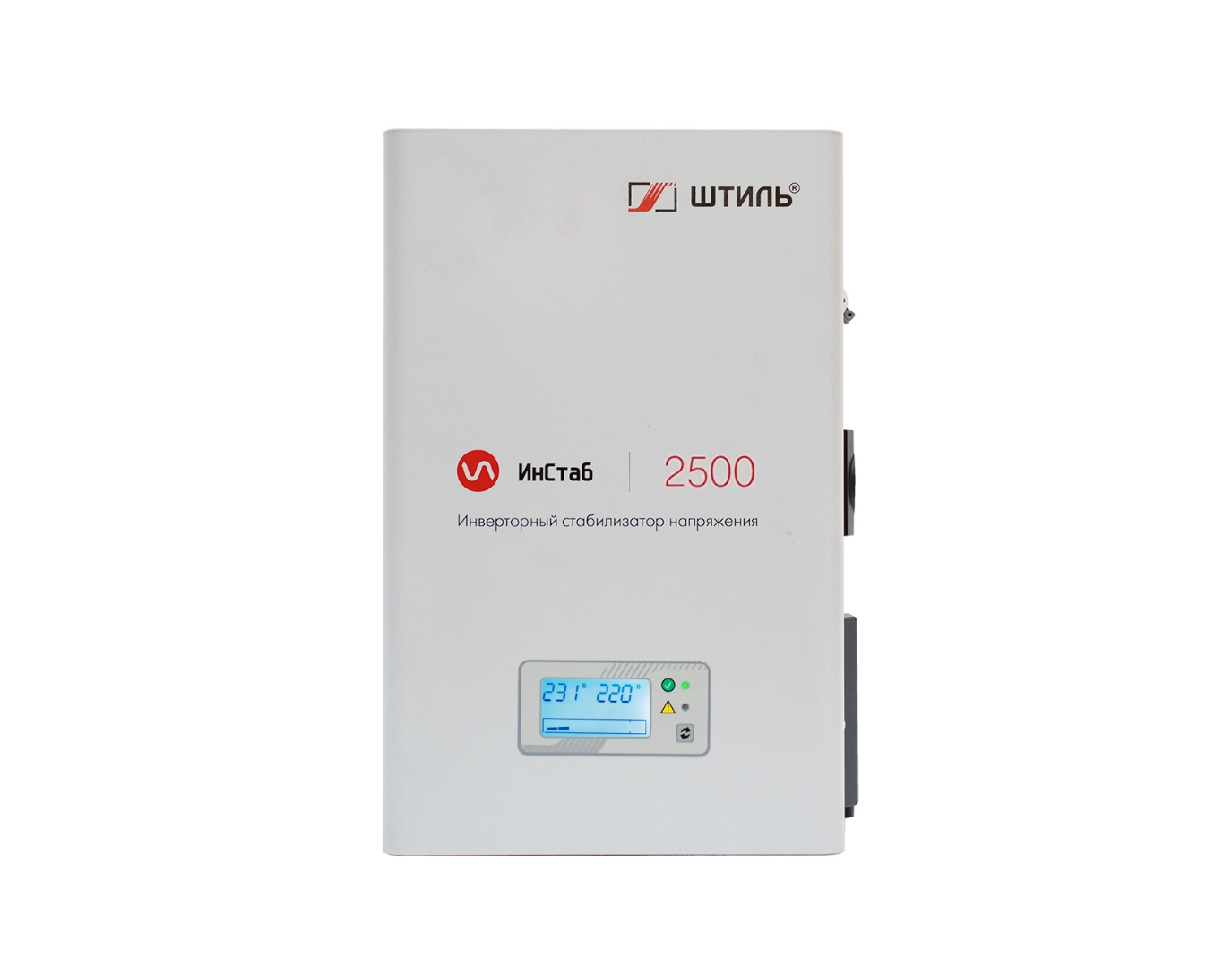

Однофазный инверторный стабилизатор напряжения Штиль ИнСтаб IS2500 (220-230)

артикул: IS2500
сравнить
весь электронный, точность 2%, срезает все помехи в сети. гарантия 2г. РФ
В наличии
Рейтинг А
Технические характеристики
Полная мощность, ВА 2500
Активная мощность, Вт 2000
Точность стабилизации, % 2
Габариты, мм 338x232x101
Вес, кг 6
Перейти к описанию товара
Все характеристики
Перейти к описанию товара
Все характеристики
Об этом товаре:

Однофазный инверторный стабилизатор напряжения IS2500 мощностью 2500 ВА/ 2000 Вт отлично подойдет для обеспечения качественного электропитания и защиты от скачков и колебаний сетевого напряжения следующих электроприборов:

  • газовых котлов и циркуляционных насосов;
  • систем вентиляции и кондиционирования;
  • ПК, оргтехники, видео- и аудиоаппаратуры;
  • холодильников, стиральных машин, микроволновых печей;
  • светодиодных светильников и систем освещения;
  • охранной сигнализации и электроинструментов.
Перейти к описанию товара
Подробное описание
Перейти к описанию товара
Подробное описание
24 780 руб.
Купить в 1 клик

Мы являемся официальным дистрибьютором торговой марки Штиль, имеем свой склад и магазин, работаем с 2011 г.
Только сертифицированный товар!
ДоставкаДоставка
  • Самовывоз: бесплатно
  • Курьер по СПБ: бесплатно
  • Курьер по Лен. области: 500 руб + 35 руб/км
  • Доставка по РФ: бесплатно до терминала ТК в СПб
ГарантияГарантия - 2 года
  • Гарантия от производителя на всей территории РФ
  • Если товар не подошел, вы можете свободно обменять или вернуть его в течение 2-х недель.
  • Наличными
  • Банковской картой
  • Банковский перевод для физ. лиц
  • По счету для юр. лиц
Похожие товары
Описание
Характеристики
Комплектация

Однофазный инверторный стабилизатор напряжения IS2500 мощностью 2500 ВА/ 2000 Вт отлично подойдет для обеспечения качественного электропитания и защиты от скачков и колебаний сетевого напряжения следующих электроприборов:

  • газовых котлов и циркуляционных насосов;
  • систем вентиляции и кондиционирования;
  • ПК, оргтехники, видео- и аудиоаппаратуры;
  • холодильников, стиральных машин, микроволновых печей;
  • светодиодных светильников и систем освещения;
  • охранной сигнализации и электроинструментов.

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).

IS2500 является стабилизатором последнего поколения, обладает улучшенными рабочими характеристиками и особенным способом стабилизации напряжения – двойным преобразованием электроэнергии. Благодаря этому прибор способен:

  • корректировать сетевое напряжение непрерывно и бесступенчато в широком диапазоне (90-310 В);
  • формировать на выходе напряжение с идеальным синусом и повышенной точностью (± 2%);
  • в случае кратковременного пропадания электроэнергии бесперебойно питать нагрузку в течение 200 мс.

Принцип работы стабилизатора основан на двойном преобразовании напряжения. Выпрямитель осуществляет преобразование входного переменного напряжения электросети в стабилизированное постоянное напряжение. Инвертор выполняет обратную операцию и трансформирует постоянное напряжение в питающее нагрузку переменное.

структурная схема работы стабилизатора

  • входной и выходной фильтры обеспечивают защиту нагрузки и сети от помех
  • преобразователь, состоящий из выпрямителя и инвертора, производит двойное преобразование поступающего из сети напряжения и обеспечивает питание нагрузки стабилизированным выходным напряжением синусоидальной формы. В состав выпрямителя входит корректор коэффициента мощности, который обеспечивает отсутствие искажений входной сети при нелинейной нагрузке;
  • байпас служит для питания нагрузки напрямую от сети, в обход преобразователя. Переход нагрузки на питание через байпас осуществляется автоматически при выходе из строя одного из внутренних элементов стабилизатора или при превышении нагрузкой номинальной выходной мощности стабилизатора.
  • При переходе стабилизатора на байпас стабилизация напряжения не осуществляется. Однако устройство продолжает защищать нагрузку от повышенного и пониженного напряжения электросети. Допустимый диапазон сетевого напряжения для байпаса составляет 187-245 В. При выходе значения сетевого напряжения из допустимого для байпаса диапазона стабилизатор отключится и обесточит нагрузку.

Диапазон частоты входного напряжения 43-57 Гц. Это значит, что стабилизатор будет работать в широком диапазоне частот, но вопреки расхожему мнению стабилизаторы инверторного типа не производят стабилизацию частоты, поэтому будут транслировать частоту входного напряжения на выход.

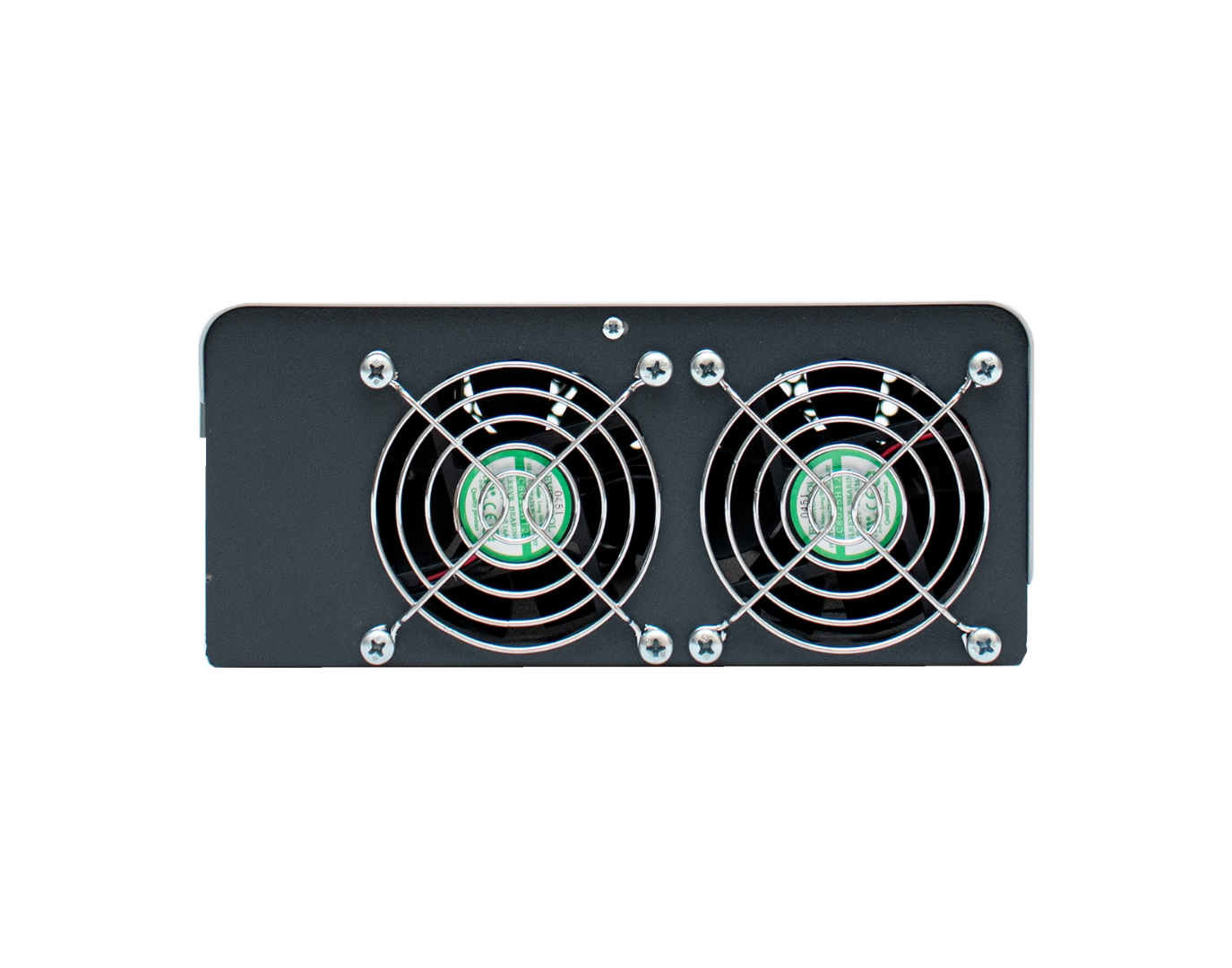

IS2500 охлаждается двумя малошумными вентиляторами с авторегулируемой скоростью вращения.

Установка и подключение

IS2500 устанавливается внутри жилых и технических помещений двумя способами:

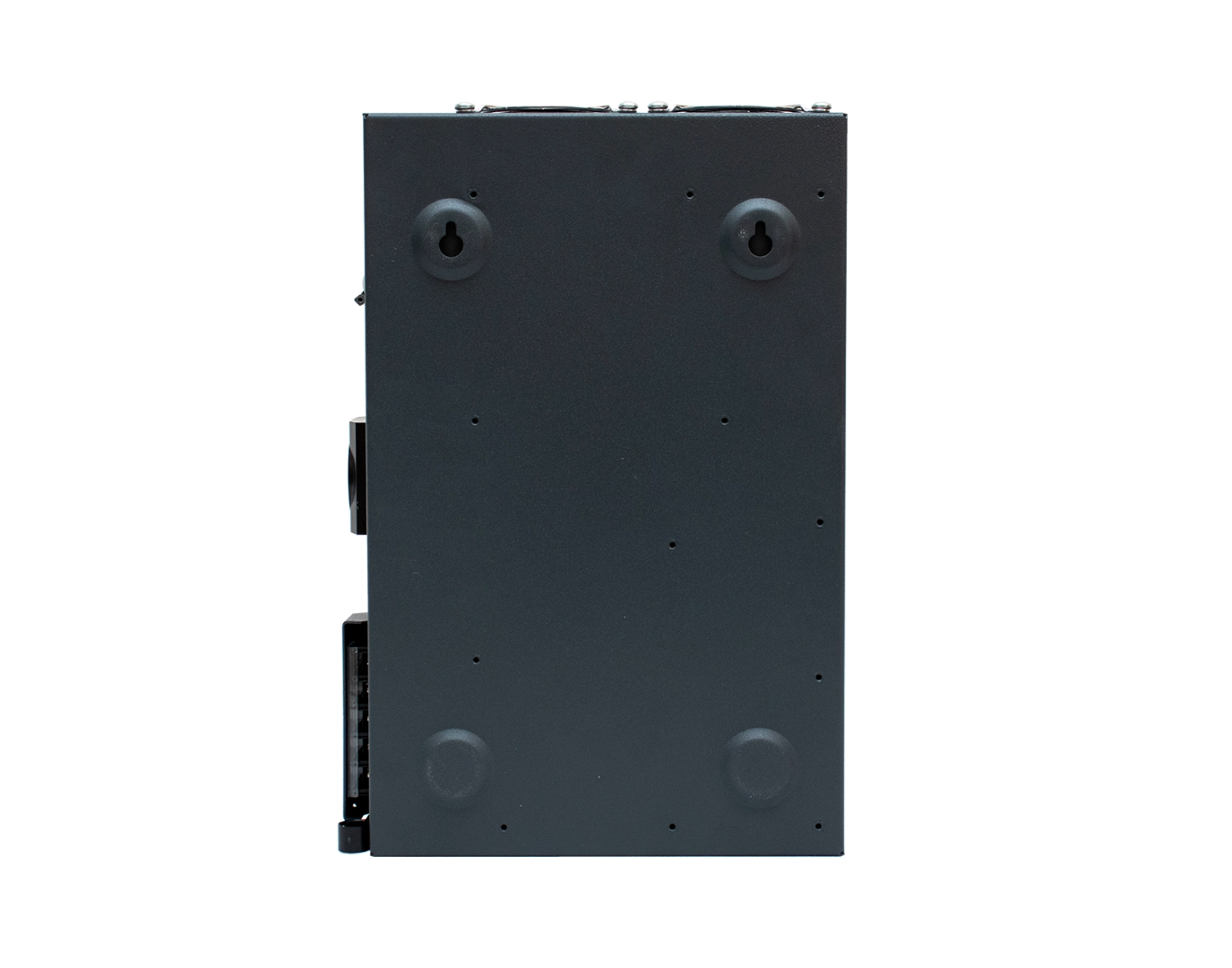

  • на ровную вертикальную поверхность – крепится на съемный кронштейн (входит в комплект поставки);
  • на горизонтальную поверхность – устанавливается на резиновые ножки (входят в комплект поставки), которые крепятся к задней части корпуса.

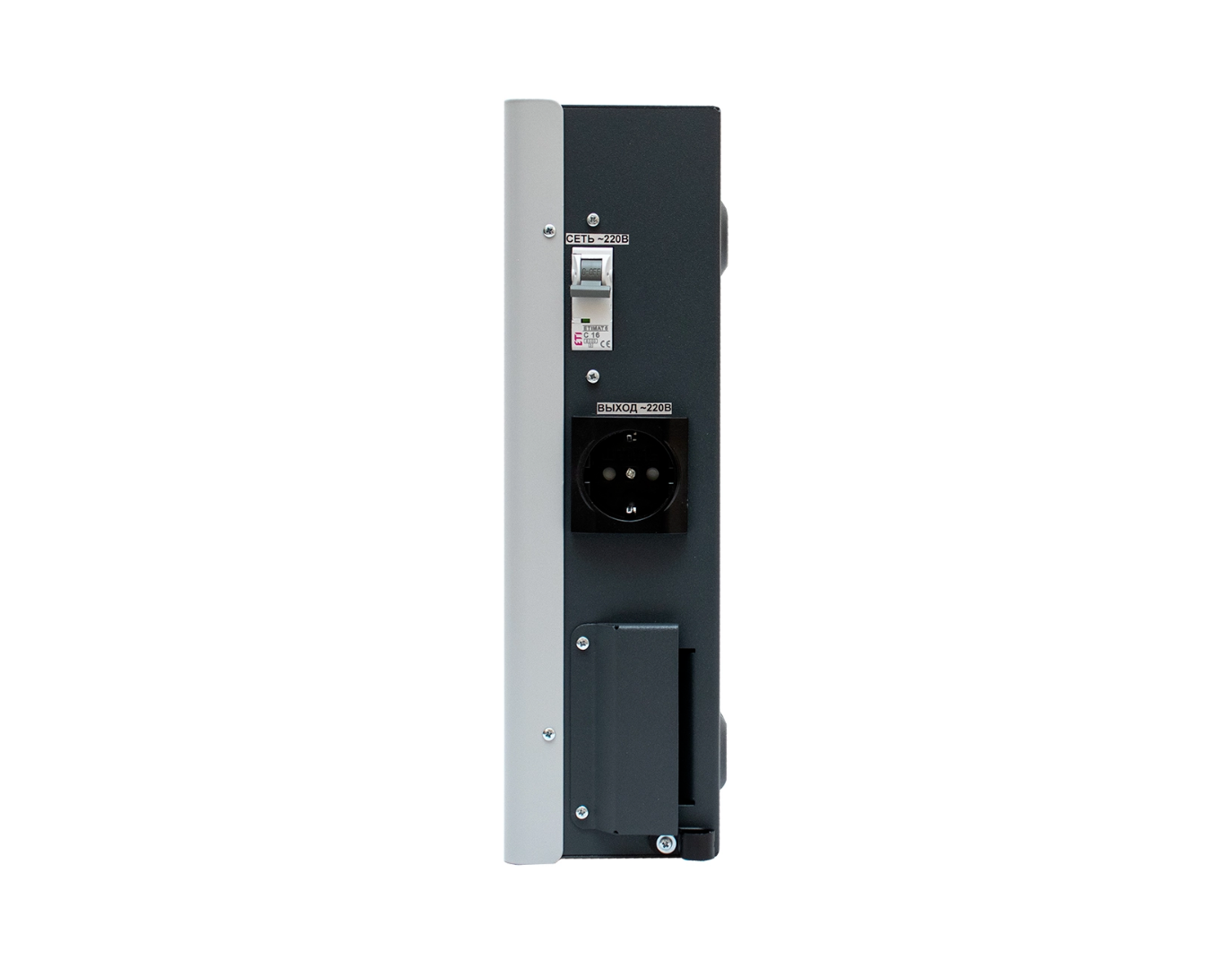

Устройство подключается к сети с помощью клеммных колодок и вводного автомата. Для питания нагрузки на корпусе устройства предусмотрены две евророзетки с заземлением и клеммные колодки.

Панель управления

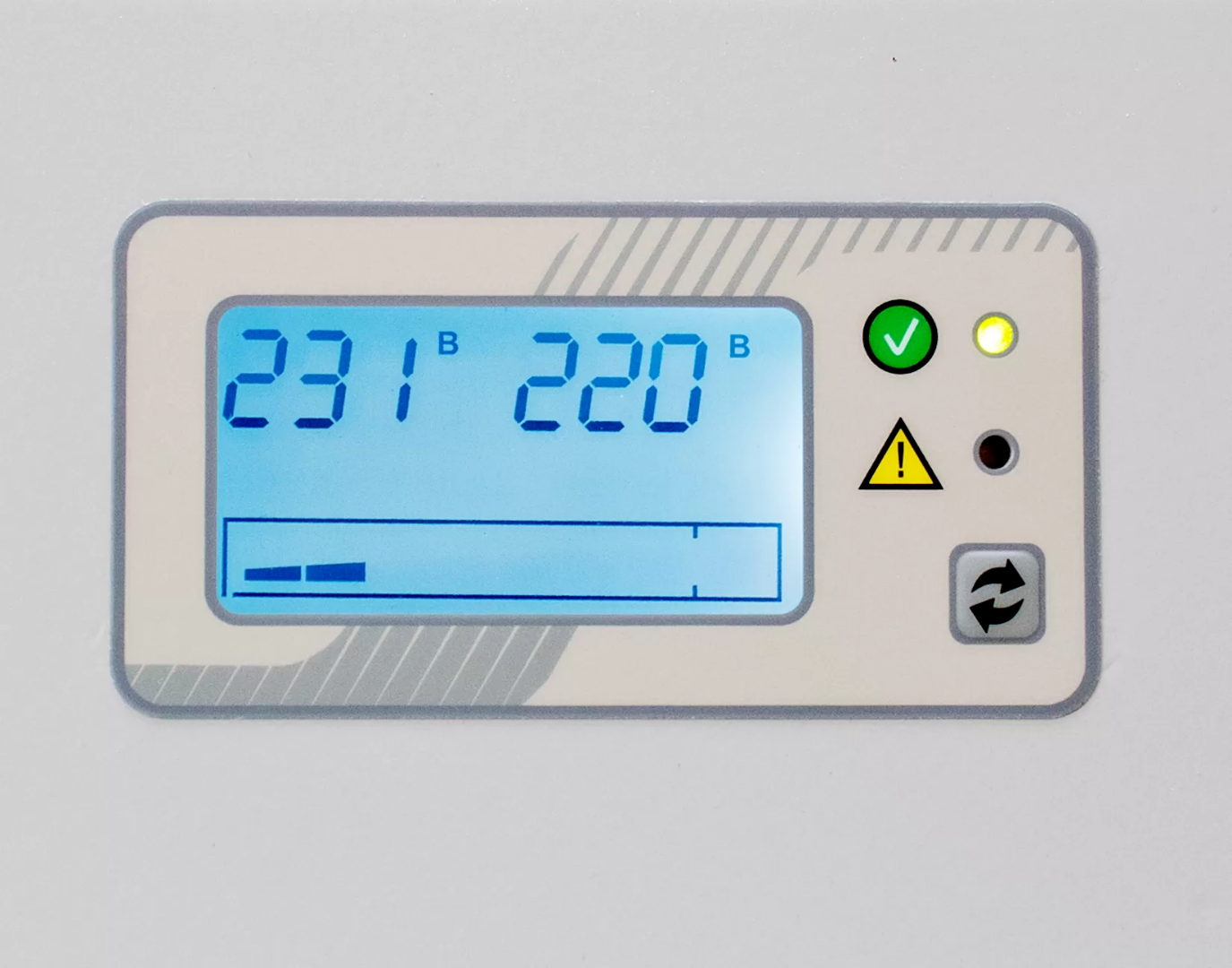

Контроль работы стабилизатора выполняется через светодиодные индикаторы и ЖК-дисплей. Светодиоды имеют следующие обозначения:

  • «Норма» – если светится непрерывно, устройство работает в штатном режиме, если мигает, выполнен переход на автоматический байпас;
  • «Авария» – если светится красным, произошла проблема – перегрев, перегрузка (информация дублируется на ЖК-дисплее), короткое замыкание, внутренняя неполадка, отключена сеть или низкое сопротивление нагрузки.

ЖК-дисплей отображает основные параметры сети и устройства:

  • значение напряжения на входе и выходе;
  • шкалу уровня загрузки;
  • мощность, потребляемую подключенными устройствами;
  • температуру внутри прибора;
  • аварийные сообщения: перегрузка или перегрев.

На дисплее можно менять значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В.

Внимание! В момент применения пользовательской настройки выходного напряжения возможно кратковременное обесточивание выхода стабилизатора.

Защита

IS2500 оборудован современной электронной аварийной защитой с автовосстановлением от:

электронная защита c восстановлением от короткого замыкания

электронная защита c восстановлением при длительной перегрузке по выходу

электронная тепловая защита c восстановлением от внутреннего перегрева
электронная защита c восстановлением от аварии сети пониженное или повышенное входное напряжение – за пределами диапазона 90 В - 310 В)
электронная аварийная защита от неисправностей и сбоев в работе

защита от импульсных помех, грозозащита

Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений. Защита от высокочастотных помех в диапазоне 100 кГц – 30 МГц обеспечена сетевыми фильтрами

 Стабилизатор имеет встроенный автоматический байпас, который переводит нагрузку на питание от сети при перегрузке или внутренней неисправности, что обеспечивает непрерывную работу подключенных электроприборов.



Преимущества



Широкий рабочий диапазон входного напряжения Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения
Мгновенное быстродействие Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок
Высокая точность стабилизации Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Идеальная синусоидальная форма выходного напряжения Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Информативный ЖК-дисплей Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др.
Большой срок службы За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов
Полное цифровое управление На основе высокопроизводительного цифрового сигнального процессора
Питание нагрузки до 200 мс при пропадании сети Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения
Полная электронная защита От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора
Автоматический перезапуск при восстановлении после аварий Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии
Фильтрация помех Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц
Встроенный электронный байпас Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора
Совместимость с генераторами Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков
Корректор коэффициента мощности на входе Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть
Высокая перегрузочная способность Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы
Высокий КПД Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату
Малый вес и компактные размеры Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении
Схема без трансформатора Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)
Артикул IS2500
Марка товара Штиль Инстаб
Тип входной сети однофазная
Вид стабилизатора инверторный
Полная мощность, ВА 2500
Активная мощность, Вт 2000
Рабочий диапазон входного напряжения, В 90...310
Предельный диапазон входного напряжения, В 90...310
Номинальное выходное напряжение, В 220
Регулировка напряжения на выходе, В 220 - 230, шаг 1В
Точность стабилизации, % 2
Температура эксплуатации, ˚С +5...+40
Частота сети, Гц 43 - 57
Способ установки навесной
Способ подключения клемная колодка
Количество розеток 1
Допустимая перегрузка, % <105% - непрерывная работа, 105-150% - не менее 5 с
Скорость срабатывания, мс 0 (мгновенное срабатывание)
Максимальный входной ток, А 13
Потребляемая мощность в режиме холостого хода, Вт 40
Наличие байпаса есть
КПД, % 97
Индикация цифровой дисплей, световая индикация
Способ охлаждения воздушное или принудительное (кулер)
Количество ступеней стабилизации бесступенчатая стабилизация
Количество степеней защиты 8
Защита от перегрузки по току электронная защита c восстановлением
Степень защиты от пыли и влаги IP20
Габариты, мм 338x232x101
Вес, кг 6
Гарантия 2 года
Изготовлено в Россия
Стабилизатор напряжения IS2500 - 1 шт.
Комплект для крепления изделия на ровную вертикальную поверхность - 1шт:
Дюбель 6х40 - 2 шт.
Шуруп «саморез» 4,2x41 - 2 шт.
Кронштейн для крепления (с отверстиями) - 1 шт.
Комплект для крепления изделия на ровную горизонтальную поверхность - 1шт:
Ножка приборная резиновая самоклеящаяся - 4 шт.
Руководство по эксплуатации - 1 шт.
Гарантийный талон - 1 шт.
Упаковка (картонный короб) - 1 шт.

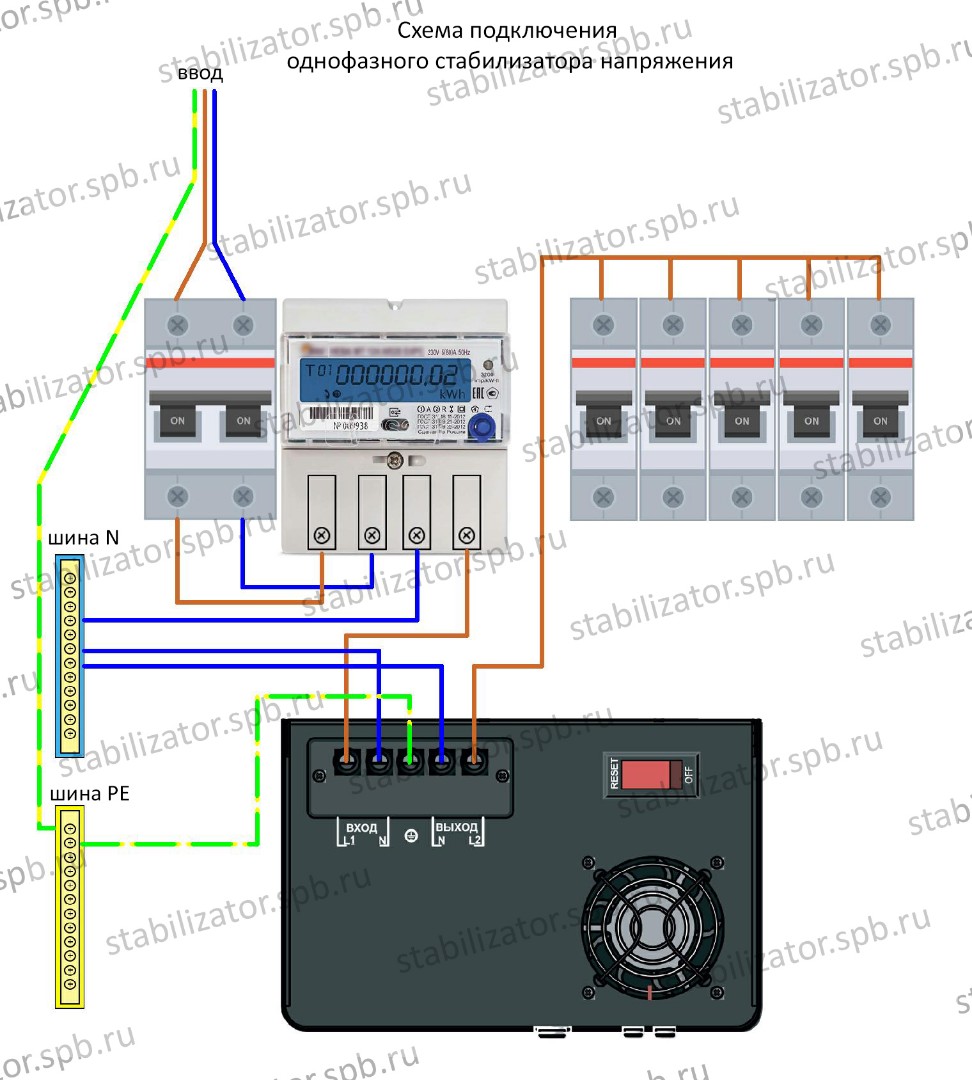

Схема подключения
