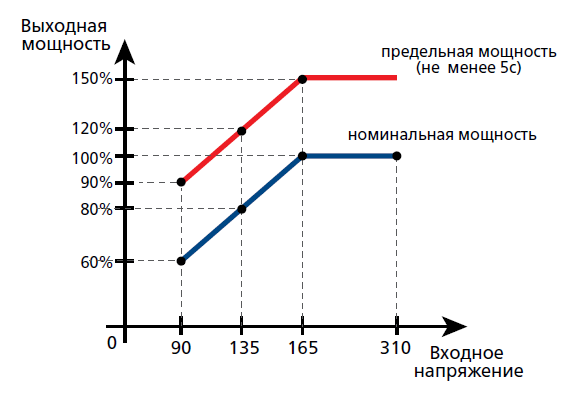

Зависимость выходной мощности стабилизатора от напряжения в сети

В наличии
Хит продаж

Однофазный инверторный стабилизатор напряжения Штиль ИнСтаб IS350 (220-230)

Технические характеристики
Артикул IS350
Тип входной сети однофазная
Вид стабилизатора инверторный
Полная мощность, ВА 350
Активная мощность, Вт 300
Рабочий диапазон входного напряжения, В 90...310
Предельный диапазон входного напряжения, В 90...310
Номинальное выходное напряжение, В 220
Регулировка напряжения на выходе, В 220 - 230, только заводская настройка
Точность стабилизации, % 2
Частота сети, Гц 43 - 57
Способ установки навесной
Способ подключения сетевой шнур с вилкой
Количество розеток 1
Допустимая перегрузка, % <105% - непрерывная работа, 105-150% - не менее 5 с
Максимальный входной ток, А 2
Максимальный выходной ток, А 1,6
Потребляемая мощность в режиме холостого хода, Вт 25
Наличие байпаса нет
КПД, % 97
Способ охлаждения естественное воздушное
Количество ступеней стабилизации бесступенчатая стабилизация
Количество степеней защиты 6
Защита от перегрузки по току электронная защита c восстановлением
Степень защиты от пыли и влаги IP20
Габариты, мм 223х155х80
Вес, кг 2
Гарантия 2 года
Изготовлено в Россия
9 270 руб.
Купить в 1 клик

Вы юридическое лицо? - Запросить счет
ДоставкаДоставка
  • Самовывоз: Сегодня - бесплатно
  • Курьер по СПБ: 1-3 дня - бесплатно
  • Курьер по Лен. области: 1-3 дня - стоимость зависит от расстояния
  • Транспортная компания: срок зависит от региона
ГарантияГарантия
  • Гарантия 2 года
  • Гарантийный сервис у нас в магазине.
  • Если товар не подошел, вы можете свободно обменять или вернуть его в течение 2-х недель.
ОплатаОплата
  • Наличными
  • Банковской картой
  • Банковский перевод для физ. лиц
  • По счету для юр. лиц
Описание товара

Однофазный стабилизатор напряжения IS350 инверторного типа мощностью 350 ВА/ 300 Вт обеспечивает защиту от нестабильного напряжения:

  • электроники газовых котлов;
  • насосной техники;
  • компьютерного оборудования и оргтехники;
  • телевизоров, аудио- и видеоаппаратуры;
  • осветительного оборудования;
  • другой бытовой и офисной нагрузки подобной мощности.

Прибор продается в двух модификациях с разным значением выходного напряжения: 220 В или 230 В.

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC). На модель распространяется двухлетняя гарантия производителя.

Модель IS350 – это устройство нового поколения с бесступенчатой непрерывной стабилизацией напряжения и улучшенными техническими характеристиками по сравнению с другими видами стабилизаторов:

  • расширенным диапазоном стабилизации (90-310 В);
  • идеальной синусоидой на выходе;
  • повышенной точностью стабилизации (± 2%).

Этих преимуществ удалось добиться за счет использования принципа двойного преобразования напряжения.

Принцип работы стабилизатора основан на двойном преобразовании напряжения. Выпрямитель осуществляет преобразование входного переменного напряжения электросети в стабилизированное постоянное напряжение. Инвертор выполняет обратную операцию и трансформирует постоянное напряжение в питающее нагрузку переменное.

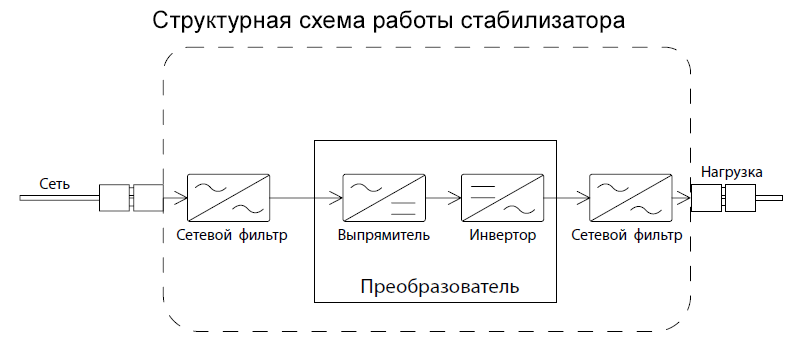

Структурная схема работы стабилизатора

  • входной и выходной фильтры обеспечивают защиту нагрузки и сети от помех
  • преобразователь, состоящий из выпрямителя и инвертора, производит двойное преобразование поступающего из сети напряжения и обеспечивает питание нагрузки стабилизированным выходным напряжением синусоидальной формы. В состав выпрямителя входит корректор коэффициента мощности, который обеспечивает отсутствие искажений входной сети при нелинейной нагрузке;

Диапазон частоты входного напряжения 43-57 Гц. Это значит, что стабилизатор будет работать в широком диапазоне частот, но вопреки расхожему мнению стабилизаторы инверторного типа не производят стабилизацию частоты, поэтому будут транслировать частоту входного напряжения на выход.

Охлаждение прибора выполняется конвекционным (безвентиляторным) способом, за счет чего он работает абсолютно бесшумно.

Установка и подключение

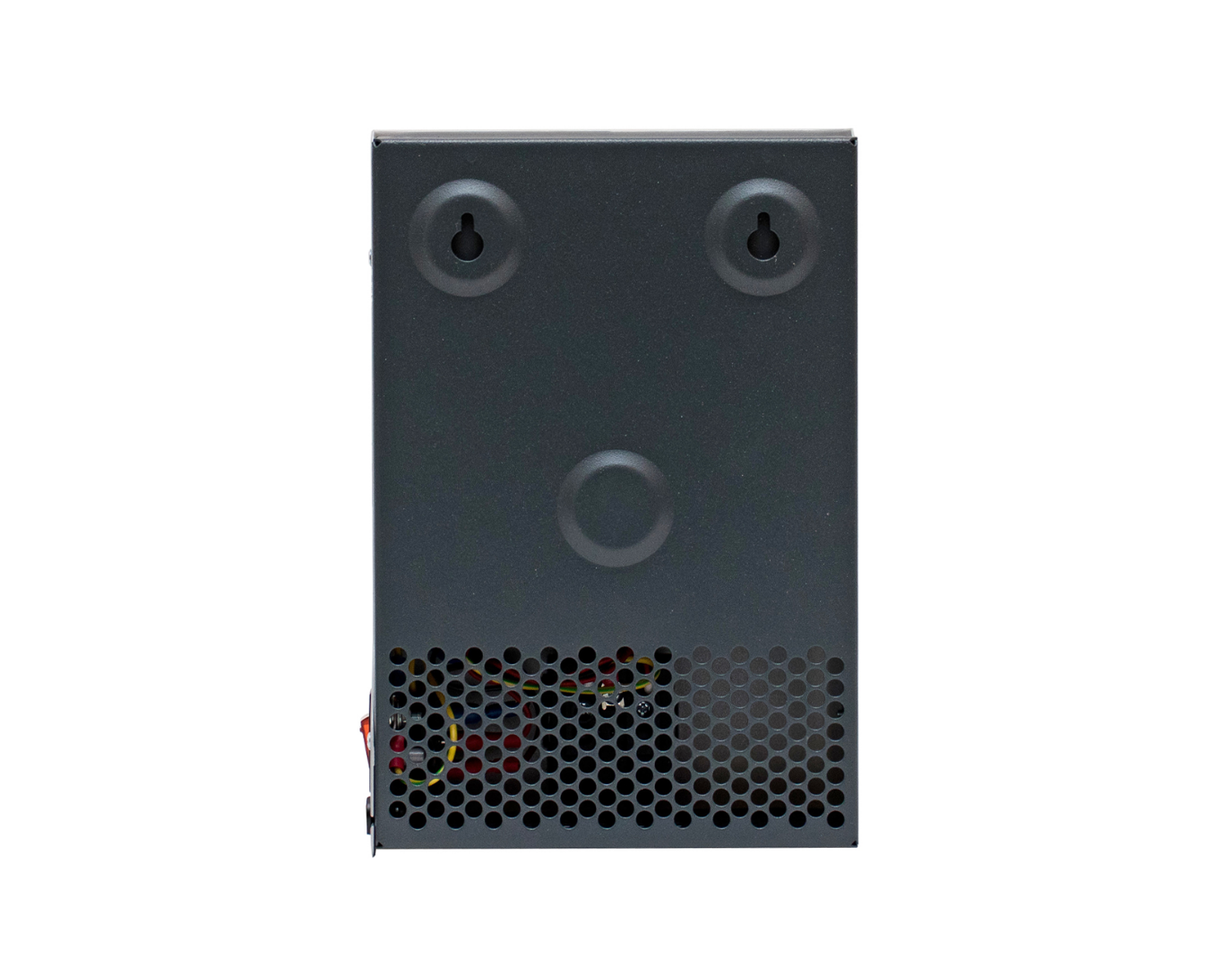

Стабилизатор крепится на стену с помощью специальных выемок на задней стороне корпуса, в которые вставляются прикрученные к стене саморезы, дюбель-гвозди, шурупы с крючком и др.

Модель IS350 подключается к сети с помощью евровилки. Нагрузка питается от стабилизатора через евророзетку, расположенную на фронтальной стороне прибора.

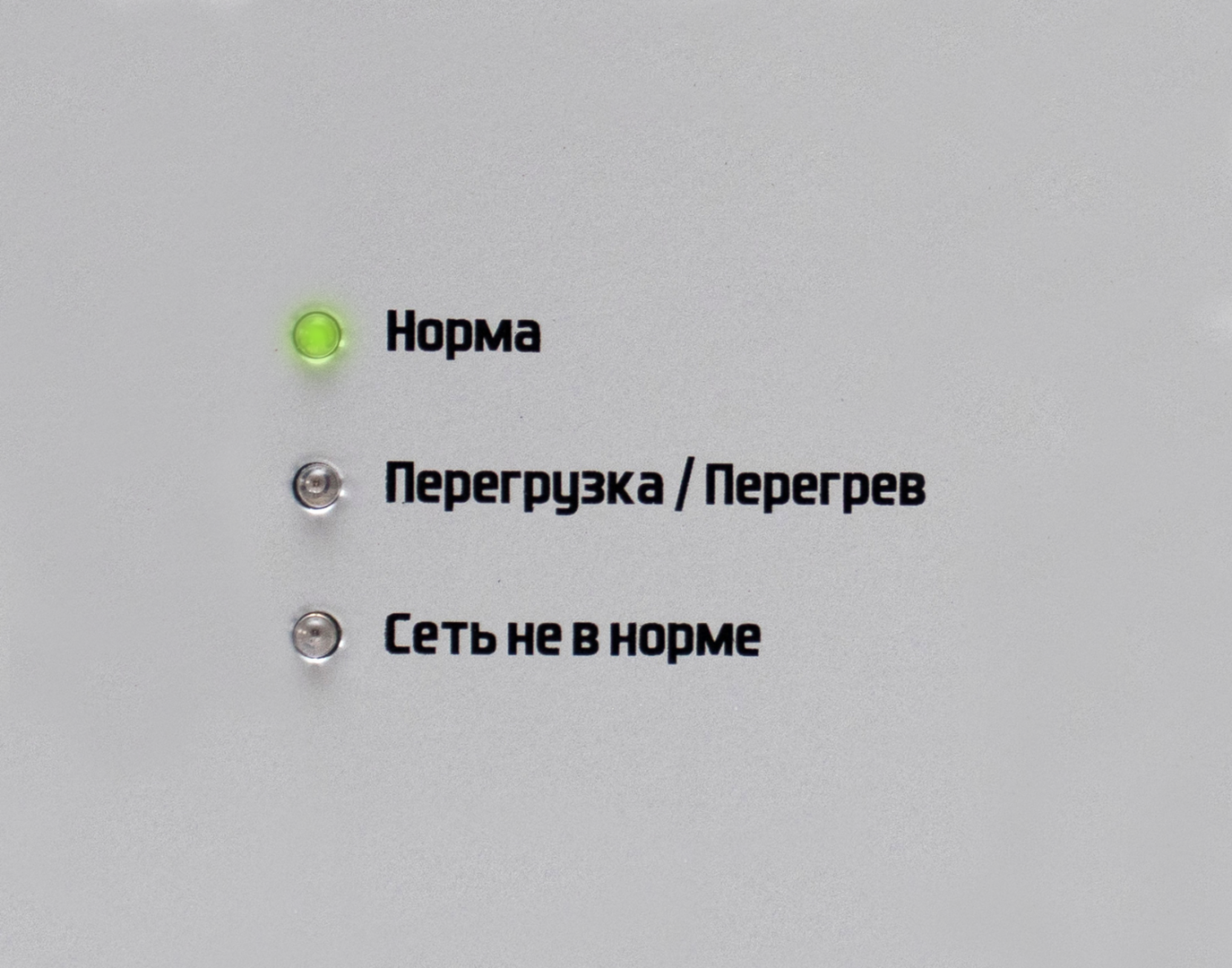

Индикация

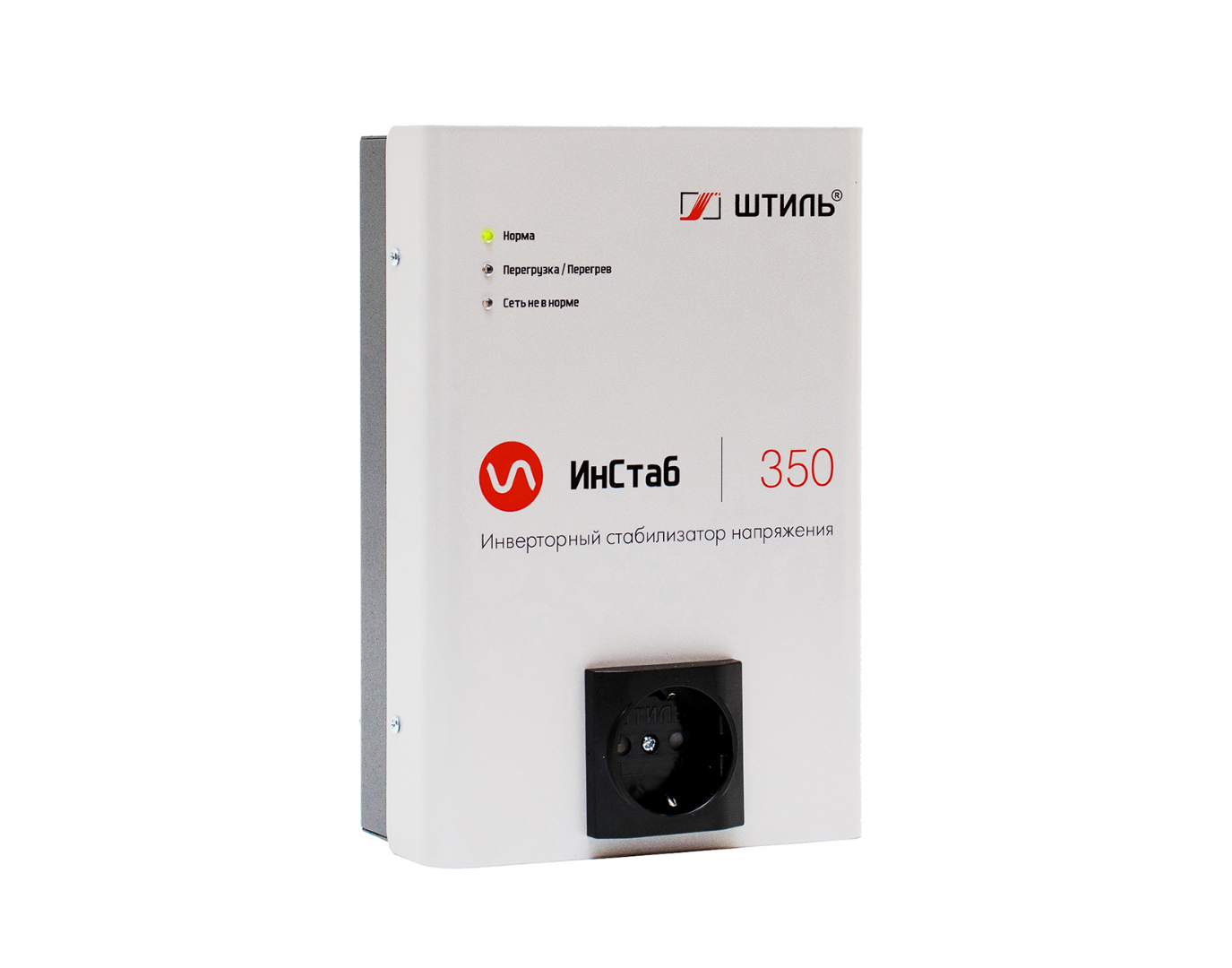

Реализована в виде трех расположенных на передней панели светодиодных индикаторов:

  • «Норма» – сигнализирует о корректном функционировании стабилизатора;
  • «Перегрев/перегрузка» – светится в случае перегрева или перегрузки стабилизатора;
  • «Сеть не в норме» – информирует о запредельном сетевом напряжении (менее 90 В или более 310 В), о неправильной фазировке (когда фаза евровилки стабилизатора не совпадает с фазой сетевой розетки) или об отсутствии заземляющего контакта (когда сетевая розетка не имеет заземляющего контакта или заземляющий контакт неисправен).

Защита

Стабилизатор IS350 оснащен следующими видами встроенной защитой:

электронная защита c восстановлением от короткого замыкания
электронная тепловая защита c восстановлением от внутреннего перегрева
электронная защита c восстановлением от аварии сети пониженное или повышенное входное напряжение – за пределами диапазона 90 В - 310 В)

защита от импульсных помех, грозозащита

Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений. Защита от высокочастотных помех в диапазоне 100 кГц – 30 МГц обеспечена сетевыми фильтрами



Преимущества



Широкий рабочий диапазон входного напряжения Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения
Мгновенное быстродействие Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок
Высокая точность стабилизации Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Идеальная синусоидальная форма выходного напряжения Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Полное цифровое управление На основе высокопроизводительного цифрового сигнального процессора
Пассивное охлаждение без вентиляторов Прибор не имеет в своей конструкции движущихся элементов и работает абсолютно бесшумно
Абсолютно бесшумная работа За счёт естественной системы охлаждения и отсутствия подвижных элементов в конструкции
Питание нагрузки до 200 мс при пропадании сети Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения
Полная электронная защита От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора
Автоматический перезапуск при восстановлении после аварий Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии
Фильтрация помех Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц
Удобная индикация Оповещение о режиме работе стабилизатора, возникших авариях и неполадках сети
Совместимость с генераторами Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков
Корректор коэффициента мощности на входе Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть
Высокая перегрузочная способность Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы
Высокий КПД Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату
Малый вес и компактные размеры Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении
Схема без трансформатора Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)

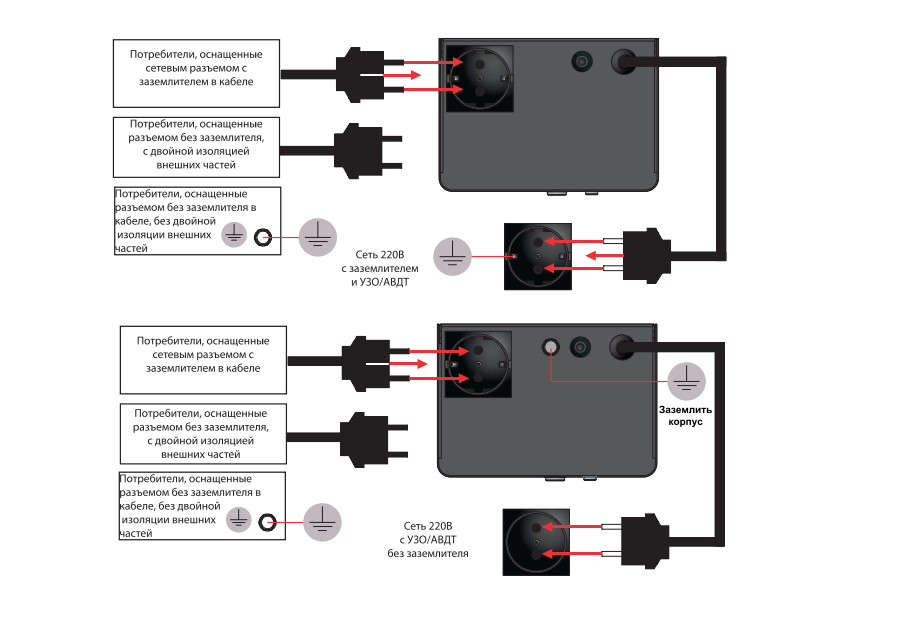

Схема подключения
