Зависимость выходной мощности стабилизатора от напряжения в сети

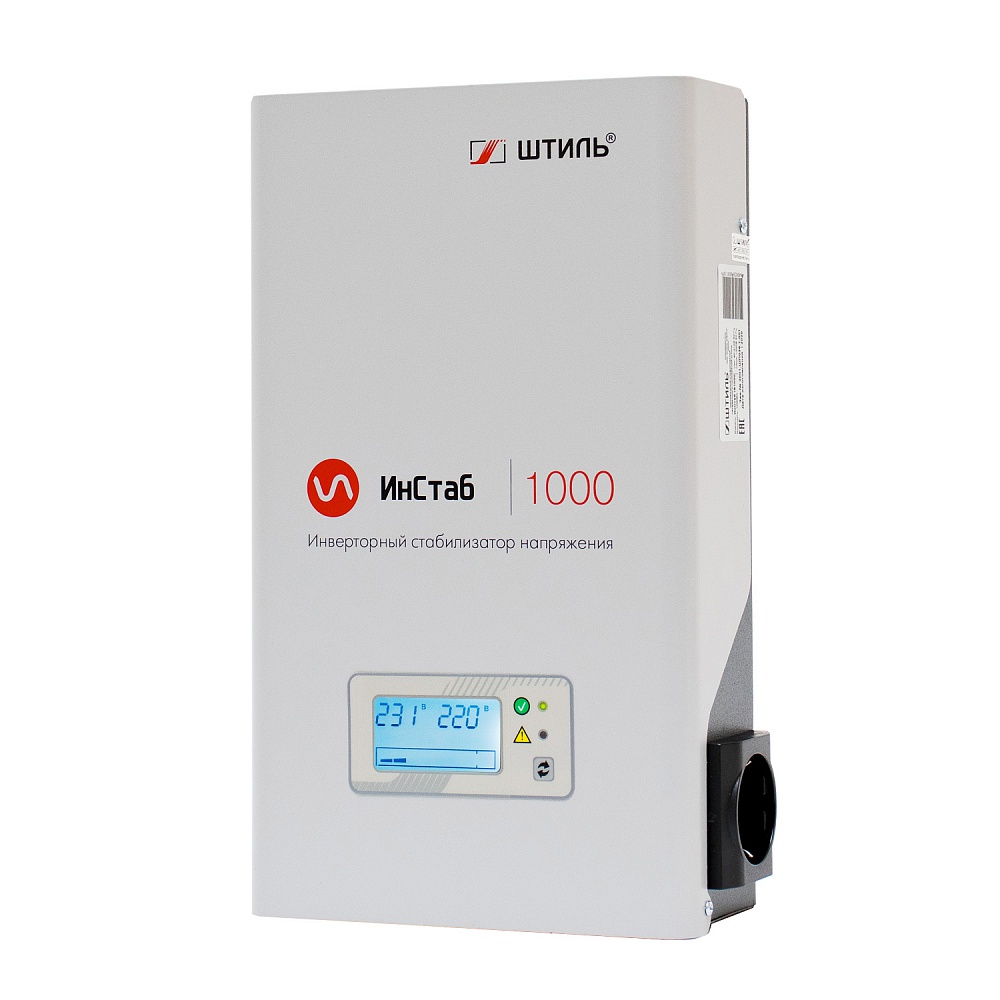

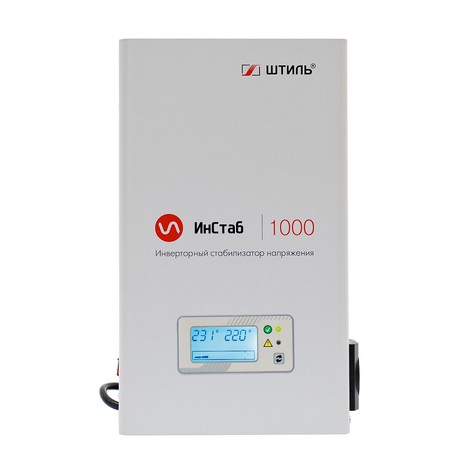

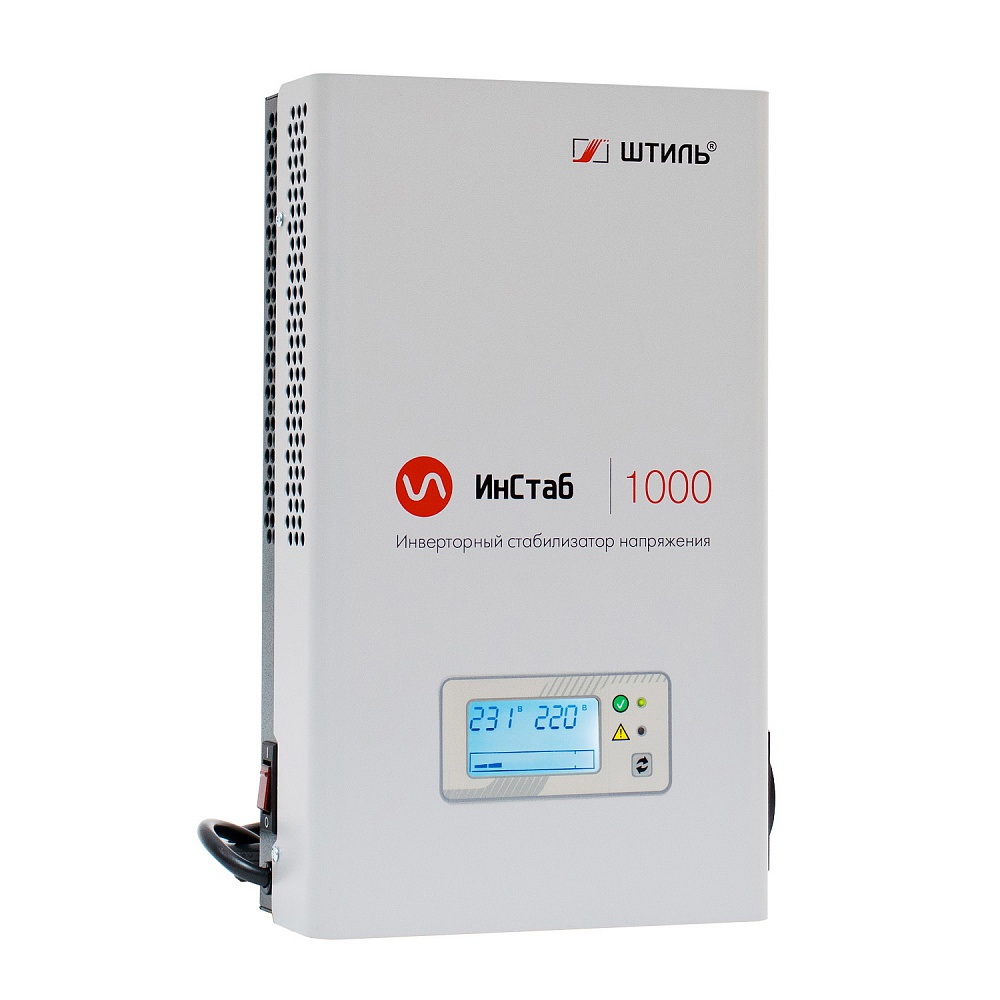

Однофазный инверторный стабилизатор напряжения Штиль ИнСтаб IS1000

артикул: IS1000
сравнить
полностью электронный, бесшумный, точность 2%. идеален для котла
В наличии
Рейтинг А+
Технические характеристики
Полная мощность, ВА 1000
Активная мощность, Вт 800
Точность стабилизации, % 2
Габариты, мм 300х187х78
Вес, кг 3
Перейти к описанию товара
Все характеристики
Перейти к описанию товара
Все характеристики
Об этом товаре:

Однофазный стабилизатор напряжения IS1000 инверторного типа мощностью 1000 ВА / 800 Вт - это электронный стабилизатор с двойным преобразованием. Подходит как для обычных бытовых прибор, так и для медицинского оборудования. Основные преимущества стабилизаторов Штиль ИнСтаб:

  • расширенный диапазон напряжения 90-310 В;
  • идеальная синусоида на выходе;
  • высокая точность стабилизации ± 2%;
  • двойное преобразование электроэнергии;
  • мгновенное реагирование на перепады 0мс;
  • автоматический Байпас;
  • бесперебойное питание нагрузки в случае кратковременных отключений электроэнергии до 200 мс;
  • легкость и компактность.

Однофазный инверторный стабилизатор напряжения Штиль ИнСтаб IS1000 обеспечивает защиту от нестабильного напряжения:

  • электроники газовых котлов;
  • насосной техники;
  • компьютерного оборудования и оргтехники;
  • телевизоров, аудио- и видеоаппаратуры;
  • осветительного оборудования;
  • другой бытовой и офисной нагрузки подобной мощности.

Диапазон выходного напряжения стабилизаторов IS1000 меняется в настройках  220 - 230 В с шагом 1 В.

Перейти к описанию товара
Подробное описание
Перейти к описанию товара
Подробное описание
14 540 руб.
Купить в 1 клик

Мы являемся официальным дистрибьютором торговой марки Штиль, имеем свой склад и магазин, работаем с 2011 г.
Только сертифицированный товар!
ДоставкаДоставка
  • Самовывоз: бесплатно
  • Курьер по СПБ: бесплатно
  • Курьер по Лен. области: 500 руб + 35 руб/км
  • Доставка по РФ: бесплатно до терминала ТК в СПб
ГарантияГарантия - 2 года
  • Гарантия от производителя на всей территории РФ
  • Если товар не подошел, вы можете свободно обменять или вернуть его в течение 2-х недель.
  • Наличными
  • Банковской картой
  • Банковский перевод для физ. лиц
  • По счету для юр. лиц
Похожие товары
Описание
Характеристики
Комплектация

Однофазный стабилизатор напряжения IS1000 инверторного типа мощностью 1000 ВА / 800 Вт - это электронный стабилизатор с двойным преобразованием. Подходит как для обычных бытовых прибор, так и для медицинского оборудования. Основные преимущества стабилизаторов Штиль ИнСтаб:

  • расширенный диапазон напряжения 90-310 В;
  • идеальная синусоида на выходе;
  • высокая точность стабилизации ± 2%;
  • двойное преобразование электроэнергии;
  • мгновенное реагирование на перепады 0мс;
  • автоматический Байпас;
  • бесперебойное питание нагрузки в случае кратковременных отключений электроэнергии до 200 мс;
  • легкость и компактность.

Однофазный инверторный стабилизатор напряжения Штиль ИнСтаб IS1000 обеспечивает защиту от нестабильного напряжения:

  • электроники газовых котлов;
  • насосной техники;
  • компьютерного оборудования и оргтехники;
  • телевизоров, аудио- и видеоаппаратуры;
  • осветительного оборудования;
  • другой бытовой и офисной нагрузки подобной мощности.

Диапазон выходного напряжения стабилизаторов IS1000 меняется в настройках  220 - 230 В с шагом 1 В.

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC). Гарантия на стабилизаторы Штиль ИнСтаб 2 года.

Модель IS1000 – это устройство нового поколения с бесступенчатой непрерывной стабилизацией напряжения и улучшенными техническими характеристиками по сравнению с другими видами стабилизаторов. Стабилизатор Штиль ИнСтаб можно эксплуатировать при температурах +5...+40°С.

Принцип работы стабилизатора основан на двойном преобразовании напряжения. Выпрямитель осуществляет преобразование входного переменного напряжения электросети в стабилизированное постоянное напряжение. Инвертор выполняет обратную операцию и трансформирует постоянное напряжение в питающее нагрузку переменное.

структурная схема работы стабилизатора

  • входной и выходной фильтры обеспечивают защиту нагрузки и сети от помех
  • преобразователь, состоящий из выпрямителя и инвертора, производит двойное преобразование поступающего из сети напряжения и обеспечивает питание нагрузки стабилизированным выходным напряжением синусоидальной формы. В состав выпрямителя входит корректор коэффициента мощности, который обеспечивает отсутствие искажений входной сети при нелинейной нагрузке;
  • байпас служит для питания нагрузки напрямую от сети, в обход преобразователя. Переход нагрузки на питание через байпас осуществляется автоматически при выходе из строя одного из внутренних элементов стабилизатора или при превышении нагрузкой номинальной выходной мощности стабилизатора.
  • При переходе стабилизатора на байпас стабилизация напряжения не осуществляется. Однако устройство продолжает защищать нагрузку от повышенного и пониженного напряжения электросети. Допустимый диапазон сетевого напряжения для байпаса составляет 187-245 В. При выходе значения сетевого напряжения из допустимого для байпаса диапазона стабилизатор отключится и обесточит нагрузку.

Диапазон частоты входного напряжения 43-57 Гц. Это значит, что стабилизатор будет работать в широком диапазоне частот, но вопреки расхожему мнению стабилизаторы инверторного типа не производят стабилизацию частоты, поэтому будут транслировать частоту входного напряжения на выход.

IS1000 работает полностью бесшумно благодаря конвенционной (безвентиляторной) системе охлаждения и отсутствию механических элементов.

Установка и подключение

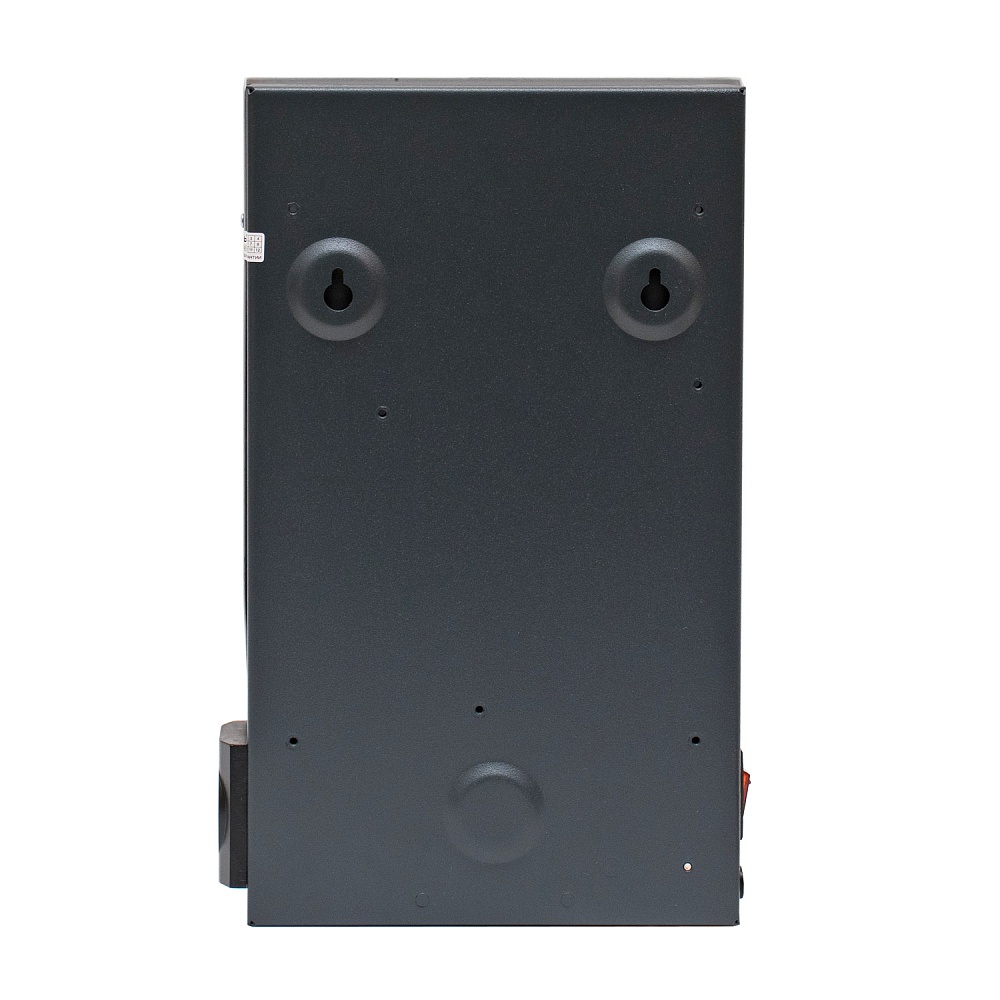

Модель IS1000 предназначена для настенной установки. Она крепится на вертикальную поверхность на дюбель-гвозди или саморезы в зависимости от материала стены.

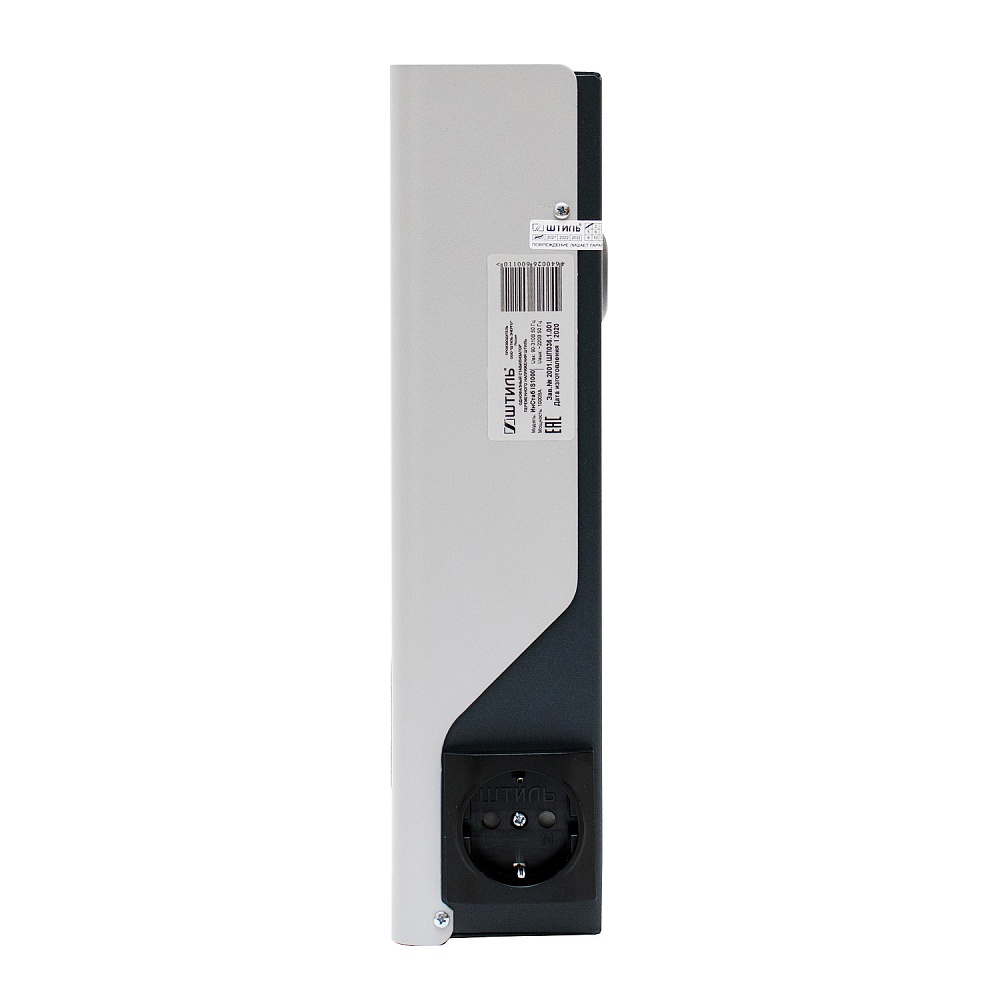

Для подключения прибора к сети используется сетевой шнур с евровилкой. Для питания нагрузки предусмотрена одна евророзетка, расположенная на боковой стороне корпуса.

Индикация

Отслеживать работу устройства можно через светодиодную индикацию и ЖК-дисплей, расположенные на фронтальной стороне корпуса. Индикаторы сигнализируют о следующих режимах работы прибора:

  • «Норма» – светится непрерывно в штатном режиме, мигает в случае перехода на автоматический байпас;
  • «Авария» – светится красным, если произошли следующие проблемы: перегрев, перегрузка (на ЖК-дисплее появится соответствующая информация), короткое замыкание, неполадки внутри изделия, отключение входной сети или низкое сопротивление нагрузки.
На передней панели стабилизатора также расположен ЖК-дисплей, который отображает следующие параметры:
  • значение входного и выходного напряжения;
  • уровень нагрузки на стабилизатор;
  • аварийные сообщения «Перегрузка!» и «Перегрев!»;
  • мощность, потребляемую подключенными устройствами;
  • температуру внутри прибора.

На дисплее можно менять значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В (настройка выполняется после переключения на цепь ручного байпаса).

Также на ЖК-дисплее появляются аварийные сообщения о перегрузке/перегреве.

Защита

Модель IS1000 имеет несколько видов электронной защиты с автовосстановлением после следующих ситуаций:

электронная защита c восстановлением от короткого замыкания

электронная защита c восстановлением при длительной перегрузке по выходу

электронная тепловая защита c восстановлением от внутреннего перегрева
электронная защита c восстановлением от аварии сети пониженное или повышенное входное напряжение – за пределами диапазона 90 В - 310 В)
электронная аварийная защита от неисправностей и сбоев в работе

защита от импульсных помех, грозозащита

Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений. Защита от высокочастотных помех в диапазоне 100 кГц – 30 МГц обеспечена сетевыми фильтрами



Также прибор оснащен автоматическим байпасом, который срабатывает при перегрузке или внутренних неполадках стабилизатора – питание нагрузки переключается на сеть в обход процесса стабилизации. Устройство возобновляет процесс стабилизации сразу после устранения проблемы.

Преимущества

Широкий рабочий диапазон входного напряжения Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения
Мгновенное быстродействие Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок
Высокая точность стабилизации Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Идеальная синусоидальная форма выходного напряжения Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Информативный ЖК-дисплей Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др.
Пассивное охлаждение без вентиляторов Прибор не имеет в своей конструкции движущихся элементов и работает абсолютно бесшумно
Абсолютно бесшумная работа За счёт естественной системы охлаждения и отсутствия подвижных элементов в конструкции
Питание нагрузки до 200 мс при пропадании сети Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения
Полная электронная защита От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора
Автоматический перезапуск при восстановлении после аварий Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии
Фильтрация помех Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц
Встроенный электронный байпас Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора
Совместимость с генераторами Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков
Корректор коэффициента мощности на входе Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть
Высокая перегрузочная способность Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы
Высокий КПД Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату
Малый вес и компактные размеры Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении
Схема без трансформатора Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)
Артикул IS1000
Марка товара Штиль Инстаб
Тип входной сети однофазная
Вид стабилизатора инверторный
Полная мощность, ВА 1000
Активная мощность, Вт 800
Рабочий диапазон входного напряжения, В 90...310
Предельный диапазон входного напряжения, В 90...310
Номинальное выходное напряжение, В 220/230
Регулировка напряжения на выходе, В 220 - 230
Точность стабилизации, % 2
Температура эксплуатации, ˚С +5...+40
Частота сети, Гц 43 - 57
Способ установки навесной
Способ подключения сетевой шнур с вилкой
Количество розеток 1
Допустимая перегрузка, % <105% - непрерывная работа, 105-150% - не менее 5 с
Скорость срабатывания, мс 0 (мгновенное срабатывание)
Максимальный входной ток, А 5,2
Максимальный выходной ток, А 4,5
Потребляемая мощность в режиме холостого хода, Вт 30
Наличие байпаса автоматический
КПД, % 97
Индикация цифровой дисплей, световая индикация
Способ охлаждения естественное воздушное
Количество ступеней стабилизации бесступенчатая стабилизация
Количество степеней защиты 8
Защита от перегрузки по току электронная защита c восстановлением
Степень защиты от пыли и влаги IP20
Габариты, мм 300х187х78
Вес, кг 3
Гарантия 2 года
Изготовлено в Россия
Стабилизатор напряжения IS1000 - 1 шт.
Комплект для крепления изделия на ровную вертикальную поверхность - 1шт:
Дюбель 6х40 - 2 шт.
Шуруп «саморез» 3,5x38 - 2 шт.
Руководство по эксплуатации - 1 шт.
Гарантийный талон - 1 шт.
Шаблон для разметки поверхности - 1 шт.
Упаковка (картонный короб) - 1 шт.

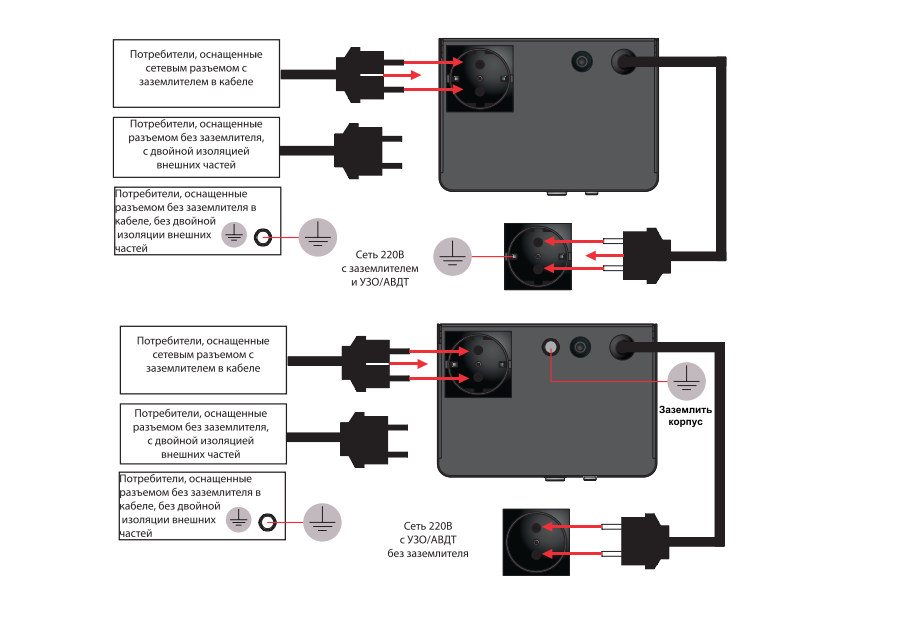

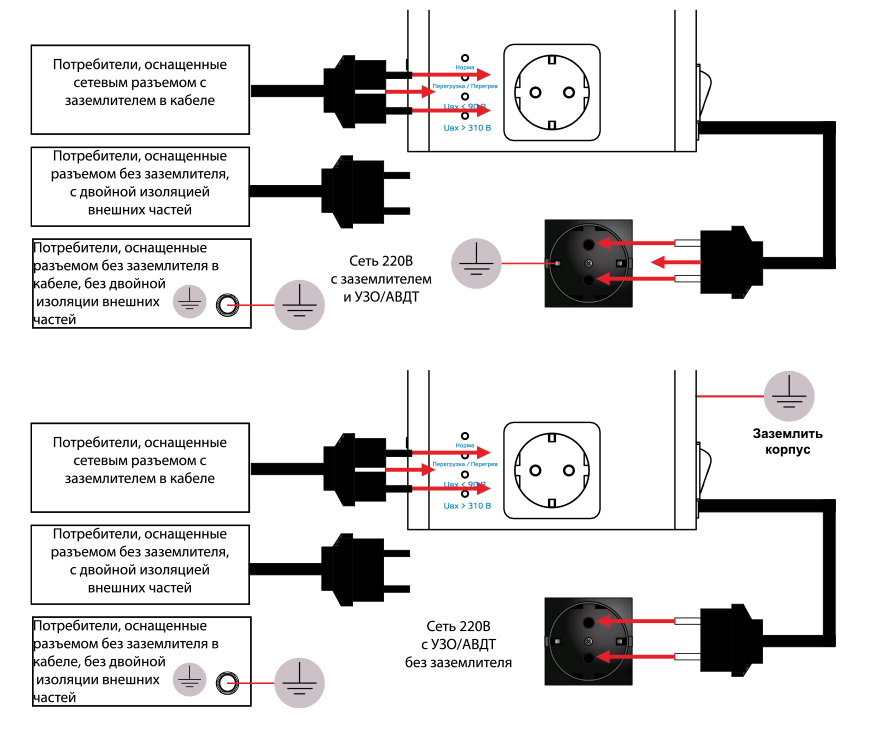

Схема подключения
