Зависимость выходной мощности стабилизатора от напряжения в сети

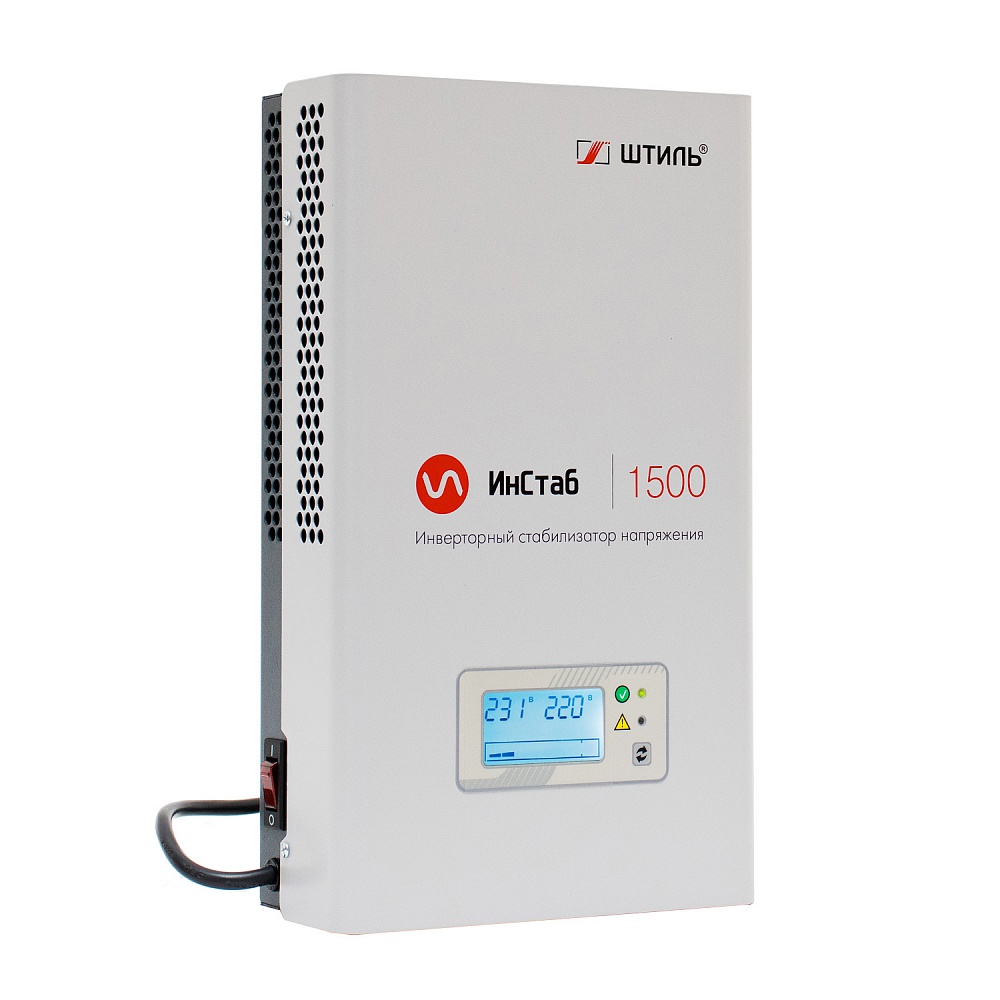

Однофазный инверторный стабилизатор напряжения Штиль ИнСтаб IS1500 (220-230)

артикул: IS1500
сравнить
полностью электронный, точность 2%, срезает все помехи в сети
В наличии
Рейтинг А+
Технические характеристики
Полная мощность, ВА 1500
Активная мощность, Вт 1125
Точность стабилизации, % 2
Габариты, мм 300х187х78
Вес, кг 3
Перейти к описанию товара
Все характеристики
Перейти к описанию товара
Все характеристики
Об этом товаре:

Однофазный стабилизатор напряжения IS1500 инверторного типа мощностью 1500 ВА/ 1125 Вт защищает от колебаний и скачков сетевого напряжения:

  • электронику газовых котлов и циркуляционных насосов;
  • компьютерное оборудование;
  • аудио- и видеосистемы;
  • осветительные приборы;
  • холодильное оборудование;
  • охранную сигнализацию и электроинстументы.

При заказе IS1500 необходимо выбрать значение выходного напряжения – 220 В или 230 В.

Перейти к описанию товара
Подробное описание
Перейти к описанию товара
Подробное описание
17 250 руб.
Купить в 1 клик

Мы являемся официальным дистрибьютором торговой марки Штиль, имеем свой склад и магазин, работаем с 2011 г.
Только сертифицированный товар!
ДоставкаДоставка
  • Самовывоз: бесплатно
  • Курьер по СПБ: бесплатно
  • Курьер по Лен. области: 400 руб + 20 руб/км
  • Доставка по РФ: бесплатно до терминала ТК в СПб
ГарантияГарантия - 2 года
  • Гарантия от производителя на всей территории РФ
  • Если товар не подошел, вы можете свободно обменять или вернуть его в течение 2-х недель.
  • Наличными
  • Банковской картой
  • Банковский перевод для физ. лиц
  • По счету для юр. лиц
Описание
Характеристики
Комплектация

Однофазный стабилизатор напряжения IS1500 инверторного типа мощностью 1500 ВА/ 1125 Вт защищает от колебаний и скачков сетевого напряжения:

  • электронику газовых котлов и циркуляционных насосов;
  • компьютерное оборудование;
  • аудио- и видеосистемы;
  • осветительные приборы;
  • холодильное оборудование;
  • охранную сигнализацию и электроинстументы.

При заказе IS1500 необходимо выбрать значение выходного напряжения – 220 В или 230 В.

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC). На модель распространяется двухлетняя гарантия производителя.

IS1500 — стабилизатор нового поколения, обладающий улучшенными техническими характеристиками. Его основная особенность заключается в принципе двойного преобразования электроэнергии, который позволяет:

  • выполнять коррекцию сетевого напряжения бесступенчато и непрерывно в широком диапазоне (90-310 В);
  • создавать выходное напряжение с идеальным синусом и повышенной точностью (± 2%);
  • бесперебойно обеспечивать нагрузку электропитанием в течение 200 мс в случае кратковременного отключения электроэнергии.

Принцип работы стабилизатора основан на двойном преобразовании напряжения. Выпрямитель осуществляет преобразование входного переменного напряжения электросети в стабилизированное постоянное напряжение. Инвертор выполняет обратную операцию и трансформирует постоянное напряжение в питающее нагрузку переменное.

структурная схема работы стабилизатора

  • входной и выходной фильтры обеспечивают защиту нагрузки и сети от помех
  • преобразователь, состоящий из выпрямителя и инвертора, производит двойное преобразование поступающего из сети напряжения и обеспечивает питание нагрузки стабилизированным выходным напряжением синусоидальной формы. В состав выпрямителя входит корректор коэффициента мощности, который обеспечивает отсутствие искажений входной сети при нелинейной нагрузке;
  • байпас служит для питания нагрузки напрямую от сети, в обход преобразователя. Переход нагрузки на питание через байпас осуществляется автоматически при выходе из строя одного из внутренних элементов стабилизатора или при превышении нагрузкой номинальной выходной мощности стабилизатора.
  • При переходе стабилизатора на байпас стабилизация напряжения не осуществляется. Однако устройство продолжает защищать нагрузку от повышенного и пониженного напряжения электросети. Допустимый диапазон сетевого напряжения для байпаса составляет 187-245 В. При выходе значения сетевого напряжения из допустимого для байпаса диапазона стабилизатор отключится и обесточит нагрузку.

Диапазон частоты входного напряжения 43-57 Гц. Это значит, что стабилизатор будет работать в широком диапазоне частот, но вопреки расхожему мнению стабилизаторы инверторного типа не производят стабилизацию частоты, поэтому будут транслировать частоту входного напряжения на выход.

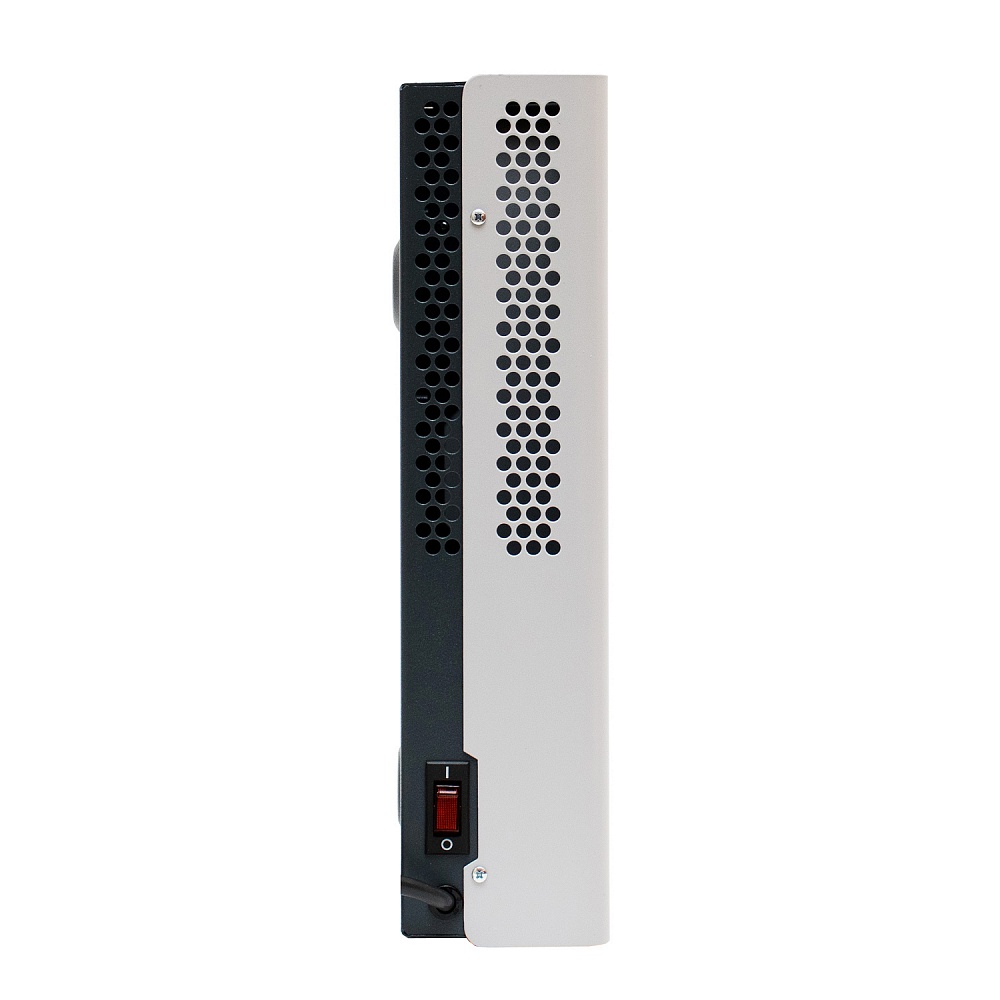

IS1500 оснащён комбинированной системой охлаждения (конвенционной/вентиляторной). Охлаждение выполняется конвекционным, безвентиляторным способом до тех пор, пока внутренняя температура стабилизатора не достигнет критической отметки. Только в этом случае включаются вентиляторы.

Установка и подключение

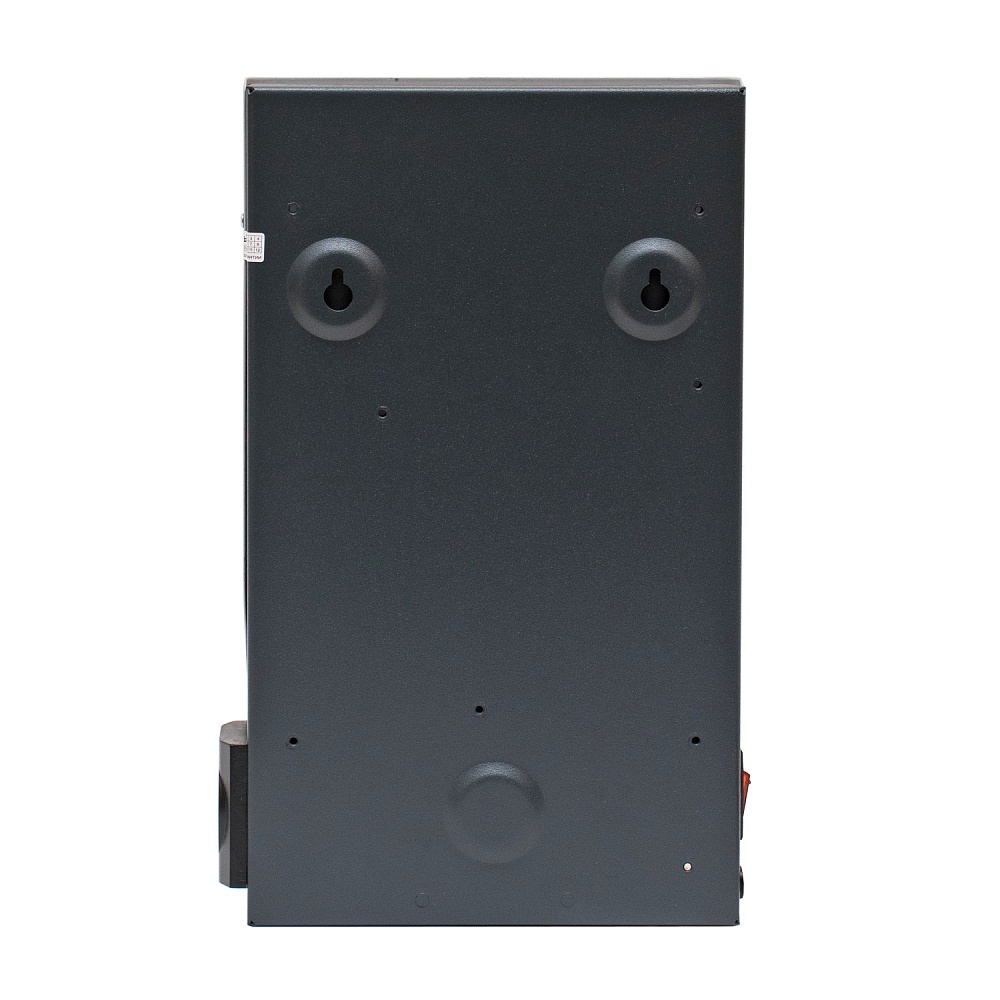

Модель IS1500 предназначена для настенной установки. Она крепится на вертикальную поверхность на дюбель-гвозди или саморезы в зависимости от материала стены.

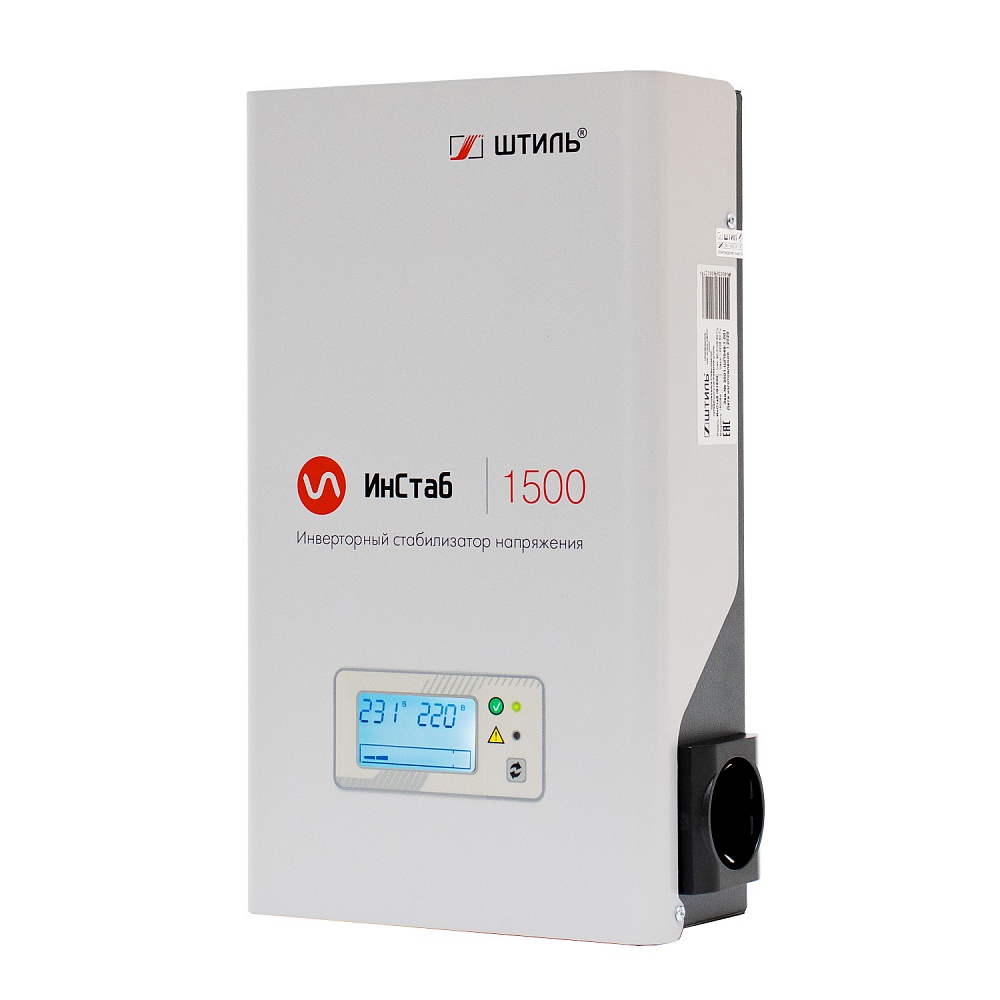

Стабилизатор подключается в сеть с помощью сетевого шнура с евровилкой. Нагрузка питается от стабилизатора через евророзетку, размещенную на боковой стороне корпуса.

Индикация

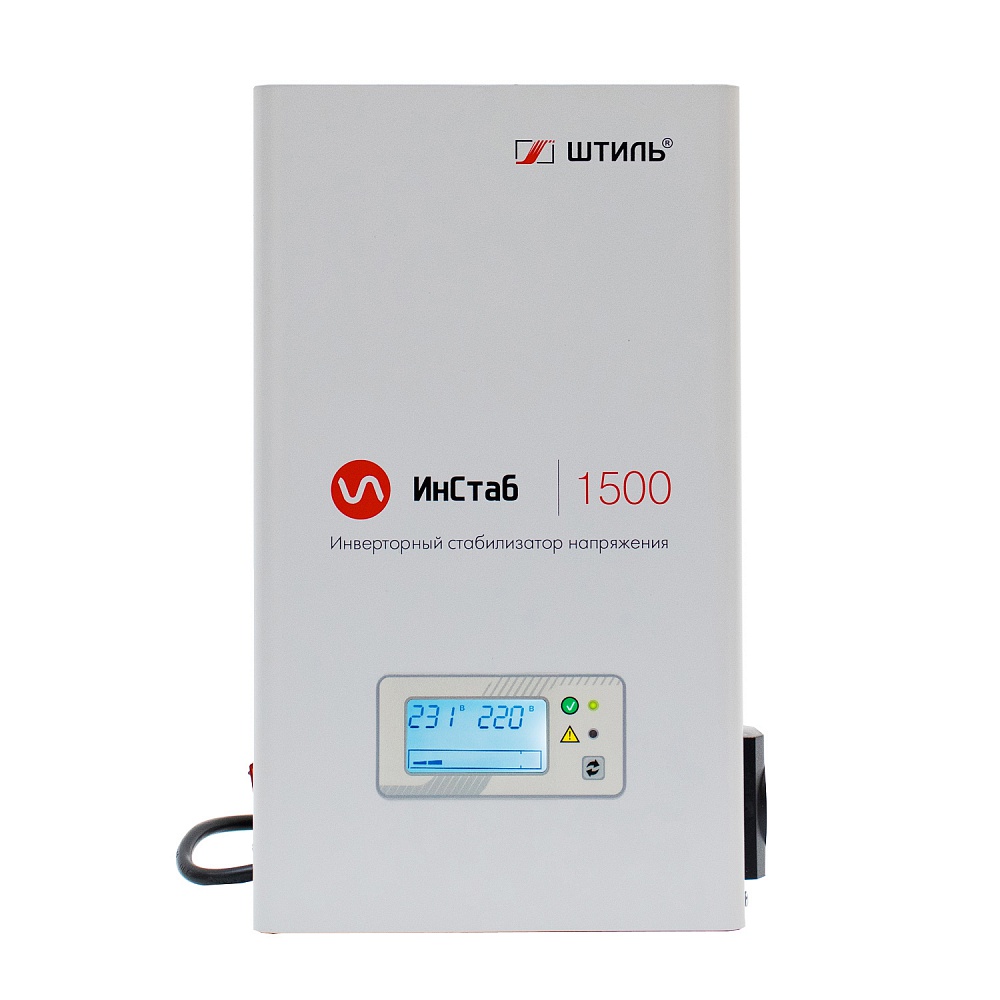

Отслеживать работу устройства можно через светодиодную индикацию и ЖК-дисплей, расположенные на фронтальной стороне корпуса. Индикаторы сигнализируют о следующих режимах работы прибора:

  • «Норма» – светится непрерывно в штатном режиме, мигает в случае перехода на автоматический байпас;
  • «Авария» – светится красным, если произошли следующие проблемы: перегрев, перегрузка (на ЖК-дисплее появится соответствующая информация), короткое замыкание, неполадки внутри изделия, отключение входной сети или низкое сопротивление нагрузки.

ЖК-дисплей отображает основные параметры сети и устройства:

  • значение входного и выходного напряжения;
  • уровень нагрузки на прибор;
  • текстовые сообщения о перегрузке или перегреве стабилизатора;
  • мощность, потребляемую подключенными устройствами;
  • температуру внутри прибора.

Защита

Модель IS1500 обладает комплексной электронной защитой от следующих проблем:

электронная защита c восстановлением от короткого замыкания

электронная защита c восстановлением при длительной перегрузке по выходу

электронная тепловая защита c восстановлением от внутреннего перегрева
электронная защита c восстановлением от аварии сети пониженное или повышенное входное напряжение – за пределами диапазона 90 В - 310 В)
электронная аварийная защита от неисправностей и сбоев в работе

защита от импульсных помех, грозозащита

Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений. Защита от высокочастотных помех в диапазоне 100 кГц – 30 МГц обеспечена сетевыми фильтрами

 Кроме того, стабилизатор имеет автоматический байпас для питания нагрузки напрямую от электросети в случаях перегрузки или внутренних неполадок прибора.



Преимущества



Широкий рабочий диапазон входного напряжения Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения
Мгновенное быстродействие Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок
Высокая точность стабилизации Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Идеальная синусоидальная форма выходного напряжения Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Информативный ЖК-дисплей Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др.
Большой срок службы За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов
Полное цифровое управление На основе высокопроизводительного цифрового сигнального процессора
Питание нагрузки до 200 мс при пропадании сети Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения
Полная электронная защита От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора
Автоматический перезапуск при восстановлении после аварий Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии
Фильтрация помех Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц
Встроенный электронный байпас Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора
Совместимость с генераторами Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков
Корректор коэффициента мощности на входе Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть
Высокая перегрузочная способность Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы
Высокий КПД Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату
Малый вес и компактные размеры Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении
Схема без трансформатора Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)
Артикул IS1500
Марка товара Штиль Инстаб
Тип входной сети однофазная
Вид стабилизатора инверторный
Полная мощность, ВА 1500
Активная мощность, Вт 1125
Рабочий диапазон входного напряжения, В 90...310
Предельный диапазон входного напряжения, В 90...310
Номинальное выходное напряжение, В 220
Регулировка напряжения на выходе, В 220 - 230, только заводская настройка
Точность стабилизации, % 2
Температура эксплуатации, ˚С +5...+40
Частота сети, Гц 43 - 57
Способ установки навесной
Способ подключения сетевой шнур с вилкой
Количество розеток 1
Допустимая перегрузка, % <105% - непрерывная работа, 105-150% - не менее 5 с
Скорость срабатывания, мс 0 (мгновенное срабатывание)
Максимальный входной ток, А 7,3
Максимальный выходной ток, А 6,8
Потребляемая мощность в режиме холостого хода, Вт 30
Наличие байпаса автоматический
КПД, % 97
Индикация цифровой дисплей, световая индикация
Способ охлаждения воздушное или принудительное (кулер)
Количество ступеней стабилизации бесступенчатая стабилизация
Количество степеней защиты 8
Защита от перегрузки по току электронная защита c восстановлением
Степень защиты от пыли и влаги IP20
Габариты, мм 300х187х78
Вес, кг 3
Гарантия 2 года
Изготовлено в Россия
IS1500

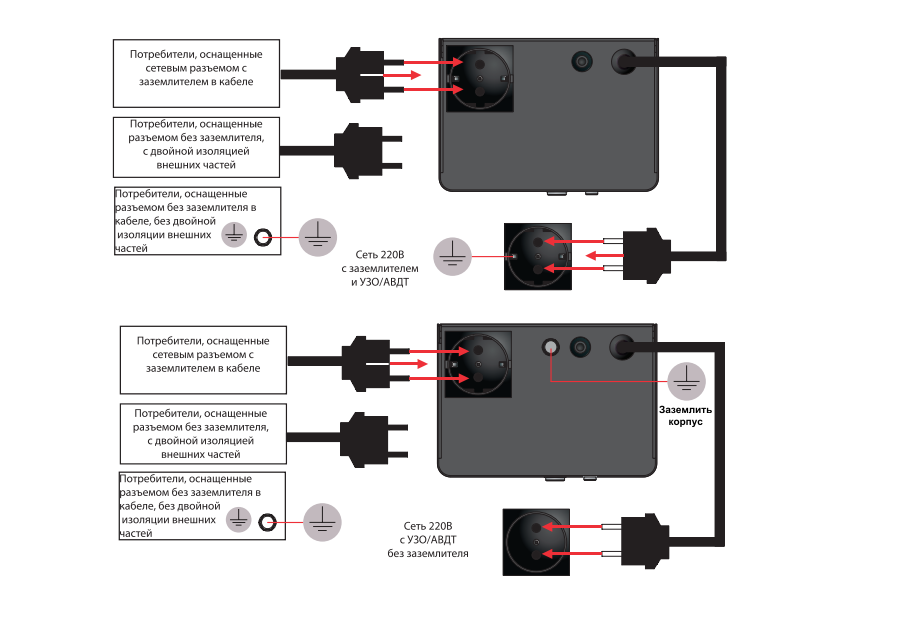

Схема подключения
