Зависимость выходной мощности стабилизатора от напряжения в сети

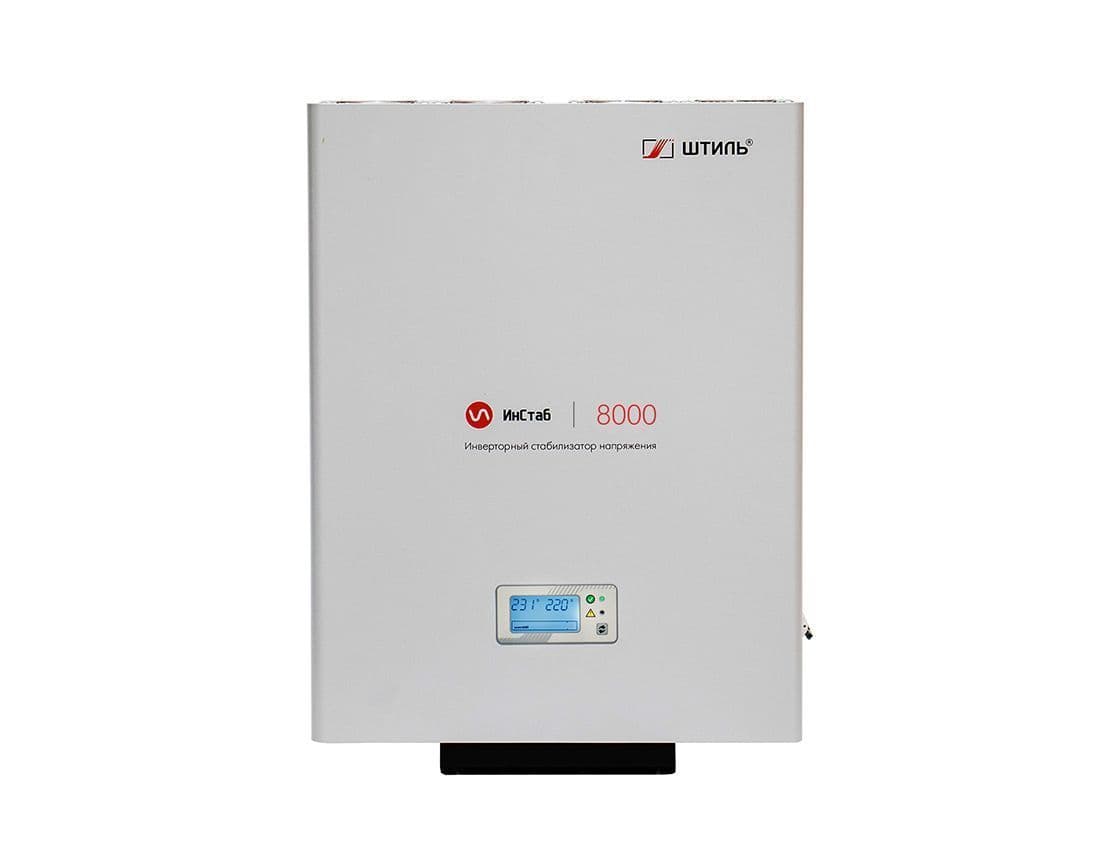

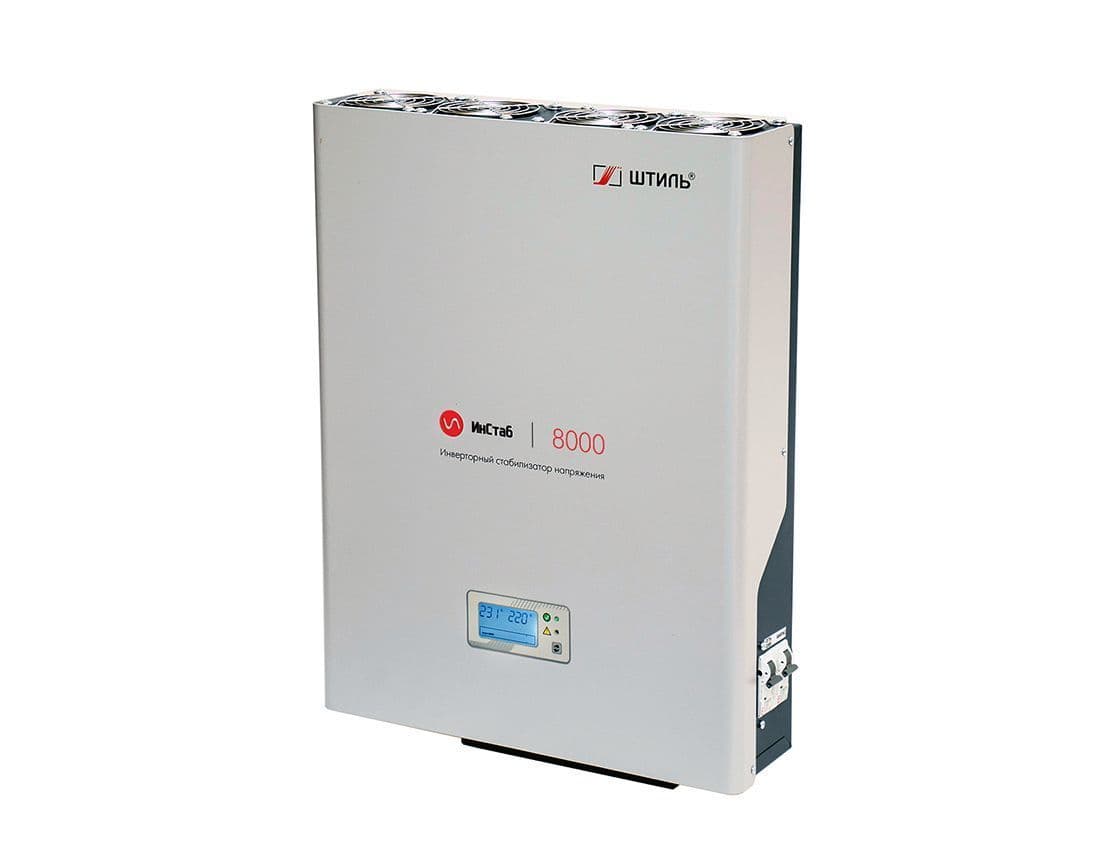

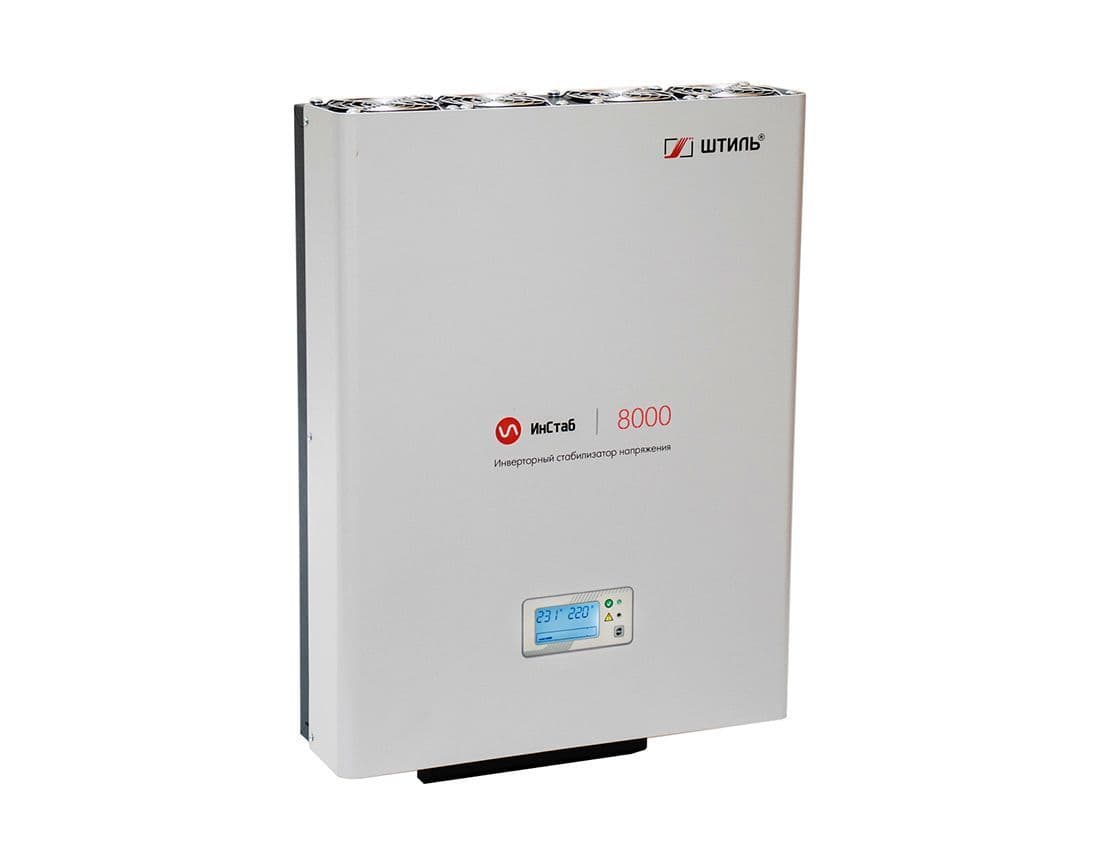

Однофазный инверторный стабилизатор напряжения Штиль ИнСтаб IS8000

артикул: IS8000
сравнить
весь электронный, точность 2%, срезает все помехи в сети. гарантия 2г. РФ
В наличии
Рейтинг А
Технические характеристики
Полная мощность, ВА 8000
Активная мощность, Вт 7200
Точность стабилизации, % 2
Габариты, мм 498х370х101
Вес, кг 11
Перейти к описанию товара
Все характеристики
Перейти к описанию товара
Все характеристики
Об этом товаре:

Однофазный инверторный стабилизатор напряжения IS8000 разработан специально для российских сетей и предназначен для защиты от нестабильного напряжения отдельных приборов или группы оборудования суммарной потребляемой мощностью до 8000 ВА / 7200 Вт (7,2 кВт), в частности:

  • систем отопления и насосного оборудования;
  • систем вентиляции и кондиционирования;
  • компьютерного оборудования и оргтехники;
  • дорогостоящих бытовых приборов;
  • электроинструментов;
  • систем пожарной безопасности и видеонаблюдения.

Диапазон выходного напряжения стабилизаторов IS8000 меняется в настройках  220 - 230 В с шагом 1 В.

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC). Гарантия на стабилизаторы Штиль ИнСтаб 2 года.

Перейти к описанию товара
Подробное описание
Перейти к описанию товара
Подробное описание
68 300 руб.
Купить в 1 клик

Мы являемся официальным дистрибьютором торговой марки Штиль, имеем свой склад и магазин, работаем с 2011 г.
Только сертифицированный товар!
ДоставкаДоставка
  • Самовывоз: бесплатно
  • Курьер по СПБ: бесплатно
  • Курьер по Лен. области: 500 руб + 35 руб/км
  • Доставка по РФ: бесплатно до терминала ТК в СПб
ГарантияГарантия - 2 года
  • Гарантия от производителя на всей территории РФ
  • Если товар не подошел, вы можете свободно обменять или вернуть его в течение 2-х недель.
  • Наличными
  • Банковской картой
  • Банковский перевод для физ. лиц
  • По счету для юр. лиц
Похожие товары
Описание
Характеристики
Комплектация

Однофазный инверторный стабилизатор напряжения IS8000 разработан специально для российских сетей и предназначен для защиты от нестабильного напряжения отдельных приборов или группы оборудования суммарной потребляемой мощностью до 8000 ВА / 7200 Вт (7,2 кВт), в частности:

  • систем отопления и насосного оборудования;
  • систем вентиляции и кондиционирования;
  • компьютерного оборудования и оргтехники;
  • дорогостоящих бытовых приборов;
  • электроинструментов;
  • систем пожарной безопасности и видеонаблюдения.

Диапазон выходного напряжения стабилизаторов IS8000 меняется в настройках  220 - 230 В с шагом 1 В.

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC). Гарантия на стабилизаторы Штиль ИнСтаб 2 года.

Модель IS8000 – это устройство нового поколения с бесступенчатой непрерывной стабилизацией напряжения и улучшенными техническими характеристиками по сравнению с другими видами стабилизаторов. Основные преимущества стабилизаторов Штиль ИнСтаб:

  • расширенный диапазон напряжения 90-310 В;
  • идеальная синусоида на выходе;
  • высокая точность стабилизации ± 2%;
  • мгновенное реагирование на перепады 0мс;
  • автоматический Байпас;
  • бесперебойное питание нагрузки в случае кратковременных отключений электроэнергии до 200 мс;
  • легкость и компактность.
Стабилизатор Штиль ИнСтаб можно эксплуатировать при температурах +5...+40°С.

Принцип работы стабилизатора основан на двойном преобразовании напряжения. Выпрямитель осуществляет преобразование входного переменного напряжения электросети в стабилизированное постоянное напряжение. Инвертор выполняет обратную операцию и трансформирует постоянное напряжение в питающее нагрузку переменное.

структурная схема работы стабилизатора



  • входной и выходной фильтры обеспечивают защиту нагрузки и сети от помех
  • преобразователь, состоящий из выпрямителя и инвертора, производит двойное преобразование поступающего из сети напряжения и обеспечивает питание нагрузки стабилизированным выходным напряжением синусоидальной формы. В состав выпрямителя входит корректор коэффициента мощности, который обеспечивает отсутствие искажений входной сети при нелинейной нагрузке;
  • автоматический байпас служит для питания нагрузки напрямую от сети, в обход преобразователя. Переход нагрузки на питание через байпас осуществляется автоматически при выходе из строя одного из внутренних элементов стабилизатора или при превышении нагрузкой номинальной выходной мощности стабилизатора.
  • При переходе стабилизатора на автоматический байпас стабилизация напряжения не осуществляется. Однако устройство продолжает защищать нагрузку от повышенного и пониженного напряжения электросети. Допустимый диапазон сетевого напряжения для байпаса составляет 187-245 В. При выходе значения сетевого напряжения из допустимого для байпаса диапазона стабилизатор отключится и обесточит нагрузку.
  • ручной байпас служит для питания нагрузки напрямую от сети, в обход преобразователя и автоматического байпаса. Переход нагрузки на питание от сети через ручной байпас осуществляется вручную с помощью выключателя «Байпас», расположенного на боковой панели стабилизатора.
  • При переходе стабилизатора на ручной байпас стабилизация напряжения не осуществляется и отсутствует защита от повышенного и пониженного напряжения – электропитание нагрузки производится при любом качестве входной сети.

 Диапазон частоты входного напряжения 43-57 Гц. Это значит, что стабилизатор будет работать в широком диапазоне частот, но вопреки расхожему мнению стабилизаторы инверторного типа не производят стабилизацию частоты, поэтому будут транслировать частоту входного напряжения на выход.

Установка и подключение

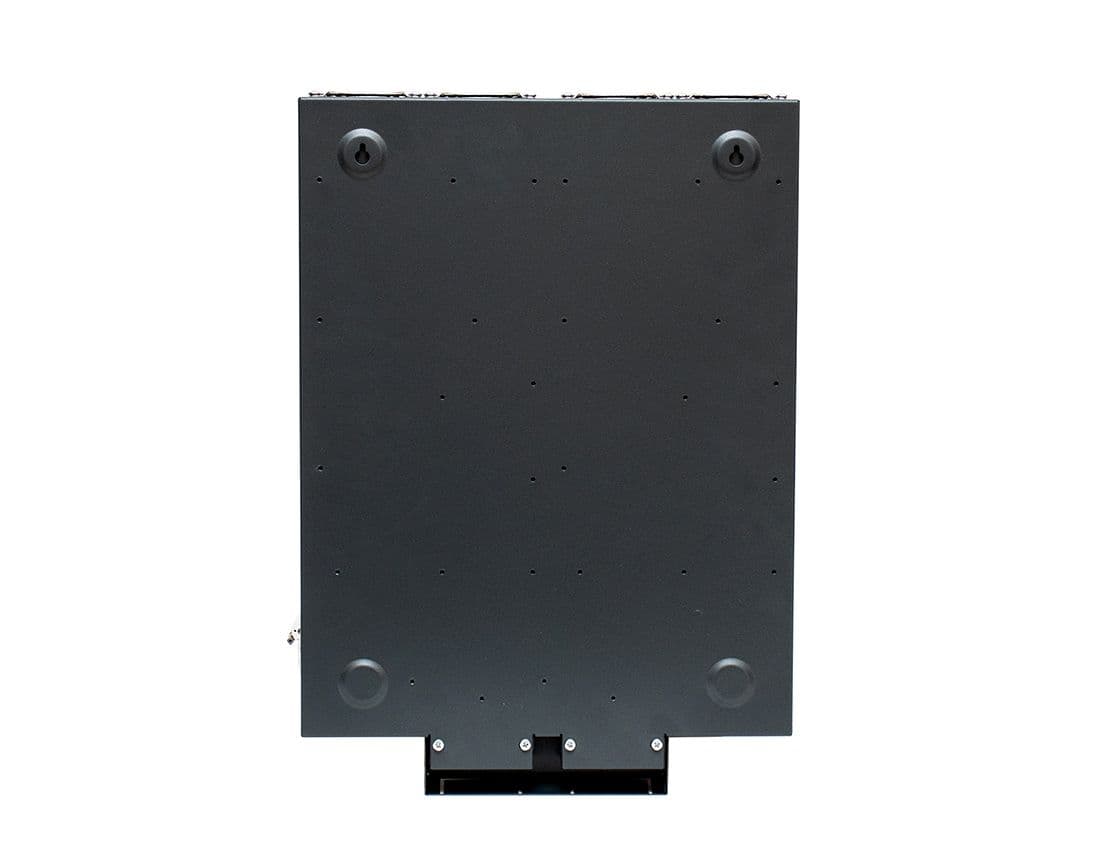

IS8000 предназначен для крепления на ровной вертикальной поверхности (стене) с помощью саморезов или дюбель-гвоздей, которые вставляются в специальные отверстия на тыльной стороне корпуса.

Для подключения стабилизатора к сети и питания нагрузки на нижней части корпуса предусмотрены клеммные соединения.

Панель управления

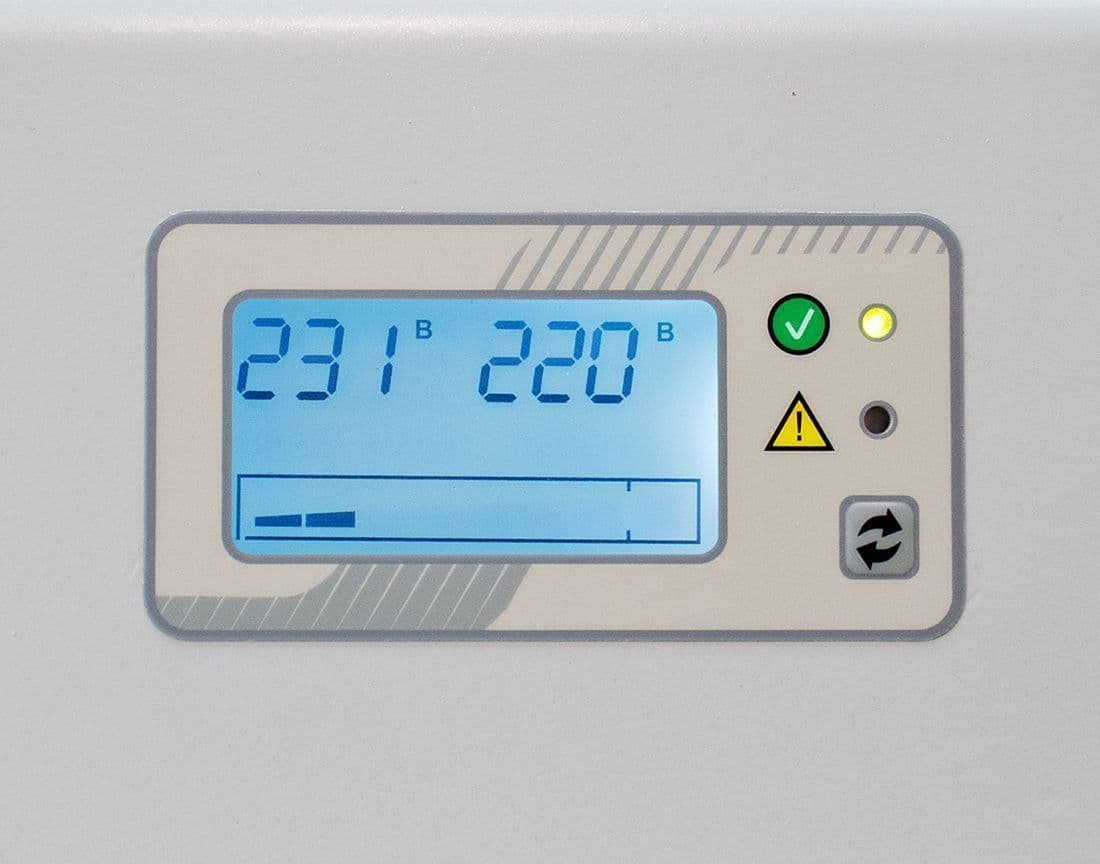

Для удобства эксплуатации на передней панели предусмотрены сигнальные светодиоды и информативный ЖК-дисплей.

Два светодиодных индикатора сообщают о следующих режимах работы стабилизатора:

  • «Норма» – непрерывно светится при работе стабилизатора в штатном режиме, мигает при переходе на электронный или ручной байпас;
  • «Авария» – светится красным при возникновении аварийных ситуаций: перегрева, перегрузки, короткого замыкания, внутренней неполадки, низкого сопротивления нагрузки или отключения электричества в сети.

На ЖК-дисплее отображаются значения основных параметров сети и стабилизатора:

  • напряжения на входе и выходе;
  • уровня загрузки прибора и его внутренней температуры;
  • мощности, потребляемой нагрузкой.

Также на экране появляются аварийные сообщения о перегрузке/перегреве.

На дисплее можно менять значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В (настройка выполняется после переключения на цепь ручного байпаса).

Защита

IS8000 обладает системой современной многоуровневой защиты с автоматическим восстановлением после устранения причины аварии. Защита срабатывает при:

электронная защита c восстановлением от короткого замыкания

электронная защита c восстановлением при длительной перегрузке по выходу

электронная тепловая защита c восстановлением от внутреннего перегрева
электронная защита c восстановлением от аварии сети пониженное или повышенное входное напряжение – за пределами диапазона 90 В - 310 В)
электронная аварийная защита от неисправностей и сбоев в работе

защита от импульсных помех, грозозащита

Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений. Защита от высокочастотных помех в диапазоне 100 кГц – 30 МГц обеспечена сетевыми фильтрами

 Дополнительным преимуществом модели IS8000 является наличие электронного и ручного байпасов, которые выполняют перевод электропитания нагрузки на сеть:

  • электронный байпас срабатывает автоматически при выходе из строя внутренних узлов стабилизатора или его перегрузке;

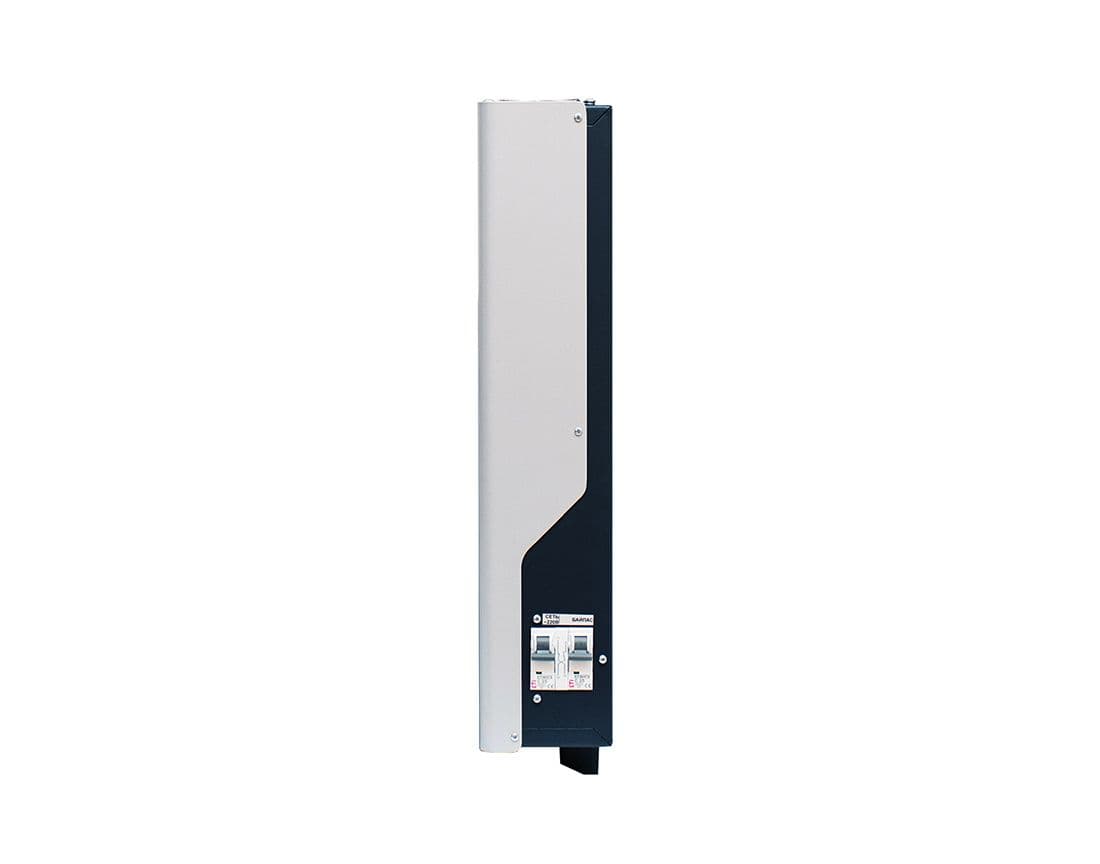

  • ручной байпас расположен на боковой панели устройства и позволяет пользователю вручную переводить электропитание на сеть.

Охлаждение

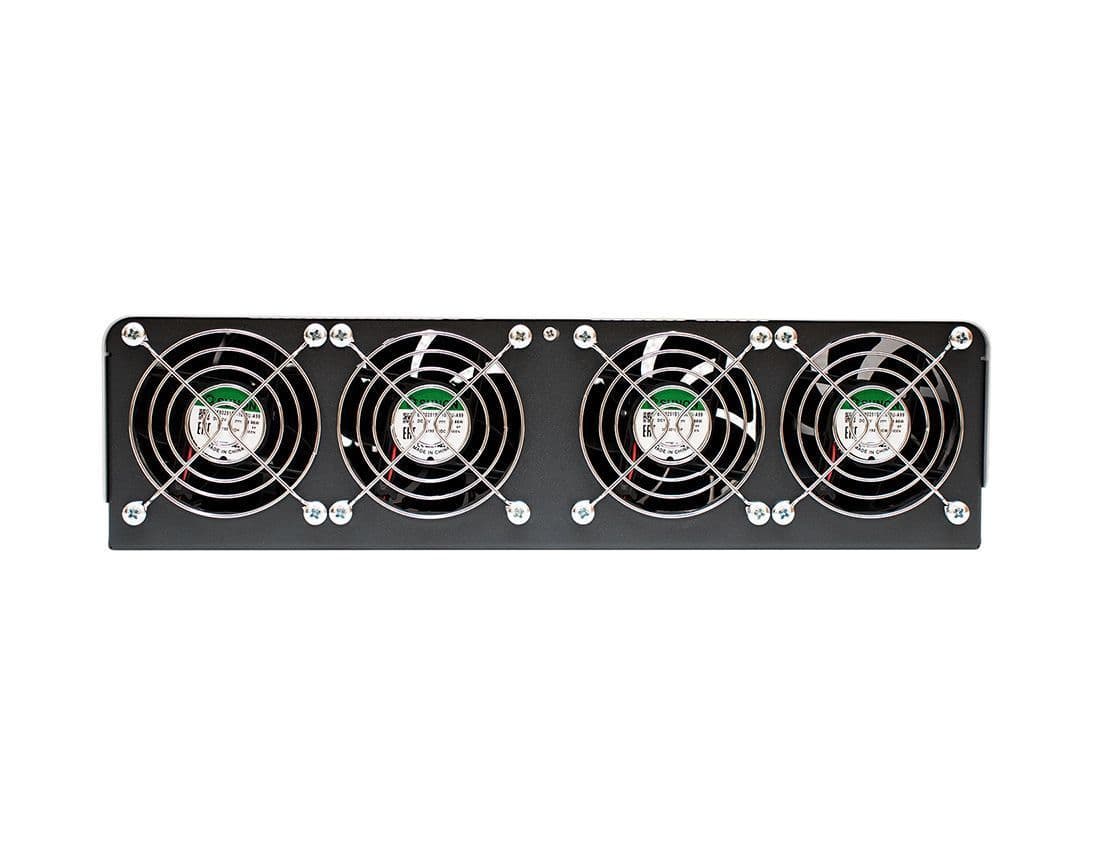

Стабилизатор оснащён комбинированной системой охлаждения (конвенционной/вентиляторной). Вентиляторы включаются в работу поэтапно и только при достижении внутренней температуры стабилизатора критической отметки.

Преимущества

Широкий рабочий диапазон входного напряжения Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения
Мгновенное быстродействие Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок
Высокая точность стабилизации Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Идеальная синусоидальная форма выходного напряжения Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Информативный ЖК-дисплей Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др.
Большой срок службы За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов
Полное цифровое управление На основе высокопроизводительного цифрового сигнального процессора
Питание нагрузки до 200 мс при пропадании сети Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения
Полная электронная защита От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора
Автоматический перезапуск при восстановлении после аварий Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии
Фильтрация помех Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц
Встроенный электронный байпас Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора
Совместимость с генераторами Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков
Корректор коэффициента мощности на входе Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть
Высокая перегрузочная способность Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы
Высокий КПД Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату
Малый вес и компактные размеры Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении
Схема без трансформатора Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)
Артикул IS8000
Марка товара Штиль Инстаб
Тип входной сети однофазная
Вид стабилизатора инверторный
Полная мощность, ВА 8000
Активная мощность, Вт 7200
Рабочий диапазон входного напряжения, В 90...310
Предельный диапазон входного напряжения, В 90...310
Номинальное выходное напряжение, В 220
Регулировка напряжения на выходе, В 220 - 230, шаг 1В
Точность стабилизации, % 2
Температура эксплуатации, ˚С +5...+40
Частота сети, Гц 43 - 57
Способ установки навесной
Способ подключения клеммная колодка
Допустимая перегрузка, % <105% - непрерывная работа, 105-150% - не менее 5 с
Скорость срабатывания, мс 0 (мгновенное срабатывание)
Максимальный входной ток, А 47
Максимальный выходной ток, А 36
Потребляемая мощность в режиме холостого хода, Вт 65
Наличие байпаса автоматический + ручной
КПД, % 97
Индикация цифровой дисплей, световая индикация
Способ охлаждения воздушное или принудительное (кулер)
Количество ступеней стабилизации бесступенчатая стабилизация
Количество степеней защиты 8
Защита от перегрузки по току электронная защита c восстановлением
Степень защиты от пыли и влаги IP20
Габариты, мм 498х370х101
Вес, кг 11
Гарантия 2 года
Изготовлено в Россия
Стабилизатор напряжения IS8000 - 1 шт.
Комплект для крепления на ровную вертикальную поверхность - 1шт.
Дюбель 8х40 - 2 шт.
Шуруп «саморез» 4,8x38 - 2 шт.
Шаблон разметки поверхности -1 шт.
Руководство по эксплуатации - 1 шт.
Гарантийный талон - 1 шт.
Упаковка (картонный короб) - 1 шт.

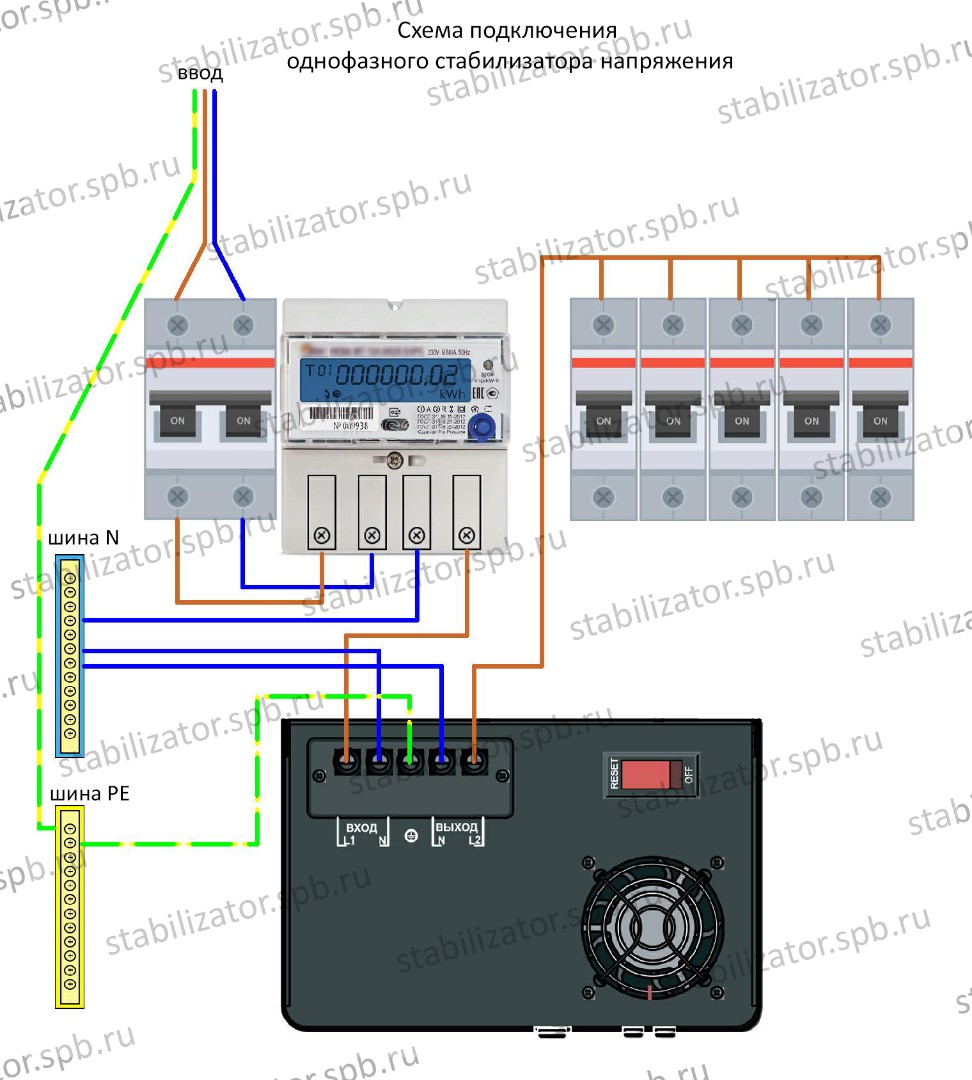

Схема подключения
