Стабилизаторы напряжения «Universal» и их функциональные возможности

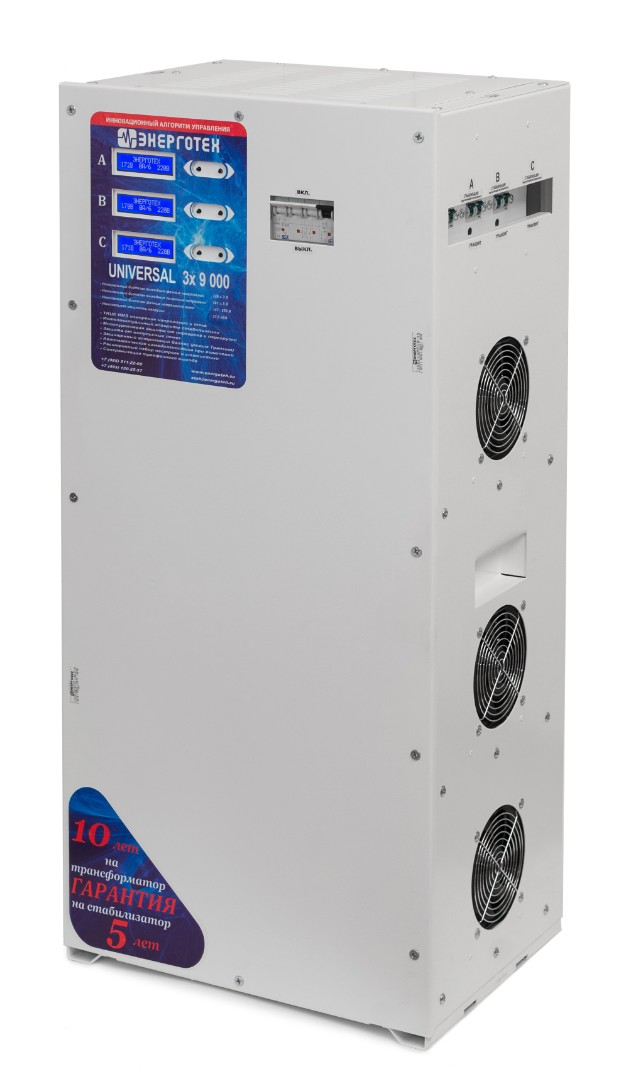

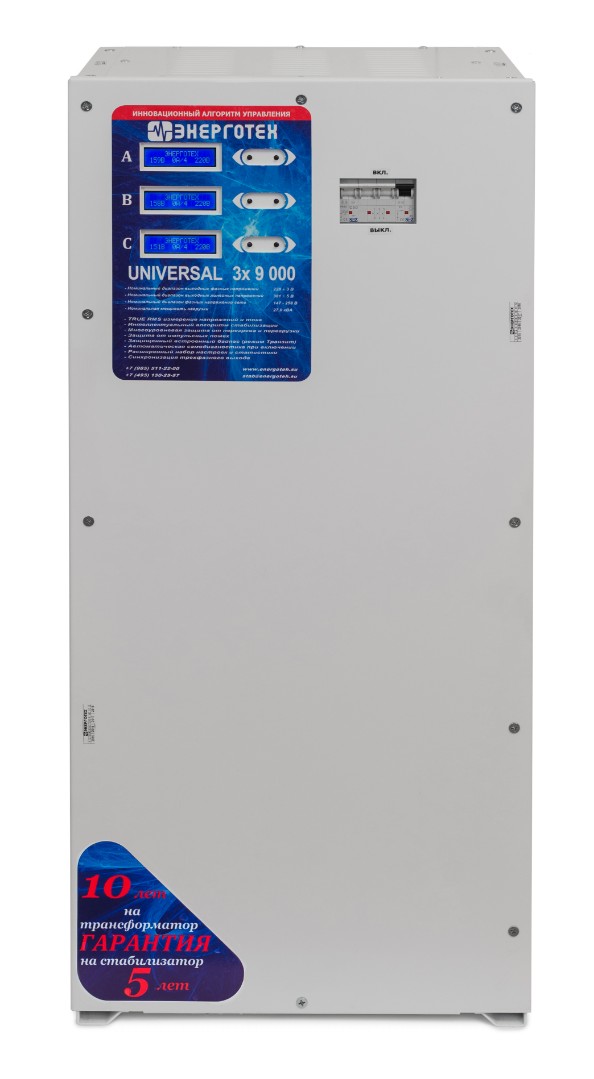

Прибор относится к автоматическим регуляторам ступенчатого типа. Его основным узлом является 36-ступенчатый автотрансформатор с тиристорным переключением. Параметры входного и выходного напряжения отображаются на индикаторе, расположенном на лицевой панели стабилизатора напряжения Universal. Для отключения питания используется автомат токовой защиты, обеспечивающий дополнительный контроль за характеристиками тока на входе. У модели предусмотрено два рабочих режима: «Стабилизация» и «Транзит». При стабилизации прибор производит регулировку входных параметров и поддержание необходимого напряжения. В аварийном режиме «Транзит» происходит отключение автотрансформатора, и потребитель получает ток на входе стабилизатора, однако при превышении порога допустимого напряжения подача электроэнергии прерывается.
Общие технические характеристики
Режим работы |
— |
Постоянный |
Количество ступеней регулирования |
— |
36 |
Отклонение выходных напряжений |
±% |
1,5 |
Номинальный диапазон входного линейного напряжения |
В |
250 ÷ 450 |
Номинальное выходное линейное напряжение |
В |
381 |
Предельный диапазон входного линейного напряжения |
В |
210 ÷ 485 |
Время реакции на изменение напряжения |
мс |
20 |
Время реакции на аварийное изменение напряжения |
мс |
20 |
Температура срабатывания тепловой защиты, |
°C |
105 |
Общие технические характеристики стабилизаторов UNIVERSAL модификации LV — защита от пониженного входного напряжения
Номинальный диапазон входного линейного напряжения |
В |
175 ÷ 365 |
Номинальное выходное линейное напряжение |
В |
381 |
Предельный диапазон входного линейного напряжения |
В |
150 ÷ 390 |
Общие технические характеристики стабилизаторов UNIVERSAL модификации HV — защита от повышенного входного напряжения
Номинальный диапазон входного линейного напряжения |
В |
305 ÷ 500 |
Номинальное выходное линейное напряжение |
В |
381 |
Предельный диапазон входного линейного напряжения |
В |
255 ÷ 535 |
Стабилизаторы обеспечивают
-
- автоматическое отключение от сети при повышении входного фазного напряжения свыше 280 В (225 В или 310 В для моделей ориентированных на пониженное — LV и повышенное — HV напряжение соответственно)
- неискаженную форму синусоидального выходного напряжения;
- работу во всем диапазоне нагрузок от холостого хода до максимальной нагрузки;
- стабилизацию выходного фазного напряжения на уровне 220 В ±1,5% при изменении входного фазного напряжения от 145 до 260 В (100÷210 В или 175÷290 В для моделей ориентированных на пониженное — LV и повышенное — HV напряжение соответственно), частотой 50 Гц;
- отображение входного и выходного напряжений;
- отображение кода ошибки в случае защитного отключения;
- защиту от короткого замыкания;
- защиту от превышения тока, с возможностью безопасной перегрузки на ограниченное время для пусковых токов электродвигателей;
- защиту от импульсных перегрузок по току в течение 10 мс с отключением на 1 минуту;
- режим «транзит»;
- защиту потребителей от перенапряжения в режиме «транзит» при повышении входного фазного напряжения свыше 265 В.
- выключение стабилизатора при перегреве силового трансформатора;
- отключение силовых ключей при перегреве в случае перегрузки;
- защиту от некорректного подключения стабилизатора;
- дополнительные возможности в «меню пользователя»: отображение нагрузки на выходе стабилизатора, регулировка пользователем защит на пониженное и повышенное напряжение, смещение точки стабилизации.
Стабилизатор напряжения Энерготех Universal 9000 (LV) - 1 шт.
Руководство по эксплуатации с гарантийным талоном- 1 шт.
Упаковка (картонный короб) - 1 шт.
