Стойка Энерготех TOP-PRIME +БКС для трёхфазной сети 12-20 кВА

артикул: STP 12-20 + БКС
сравнить
Ожидается 07.10.2024
Технические характеристики
Вид оборудования стойка для стабилизаторов
Применение размещение стабилизаторов напряжения для трёхфазной сети
Количество полок 3
Габариты, мм 350х600х1500
Вес, кг 25
Изготовлено в Россия
Перейти к описанию товара
Все характеристики
Перейти к описанию товара
Все характеристики
Об этом товаре:

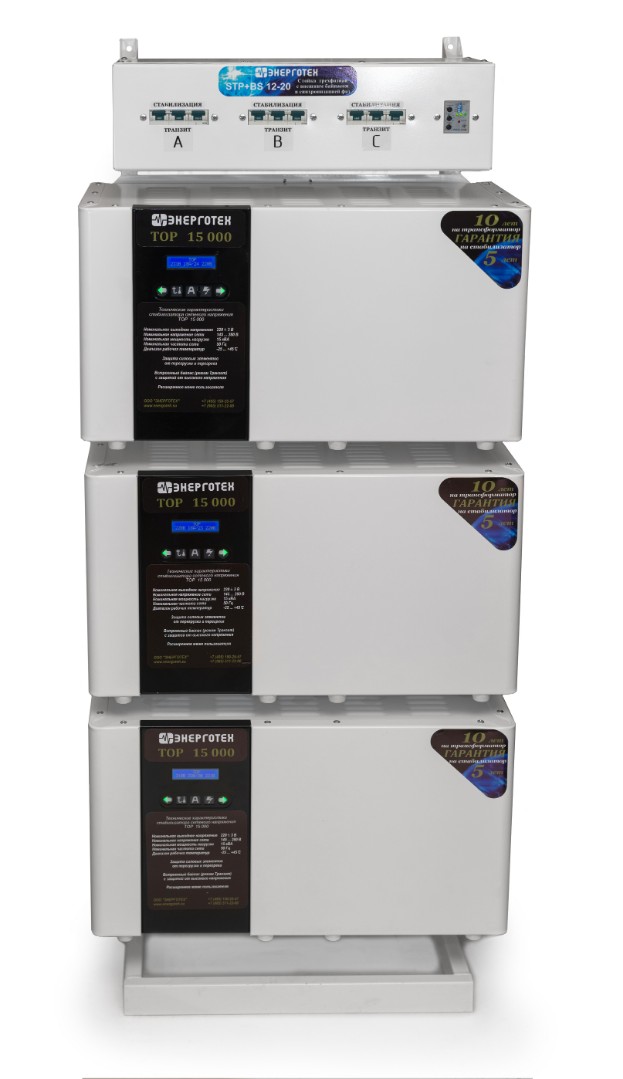

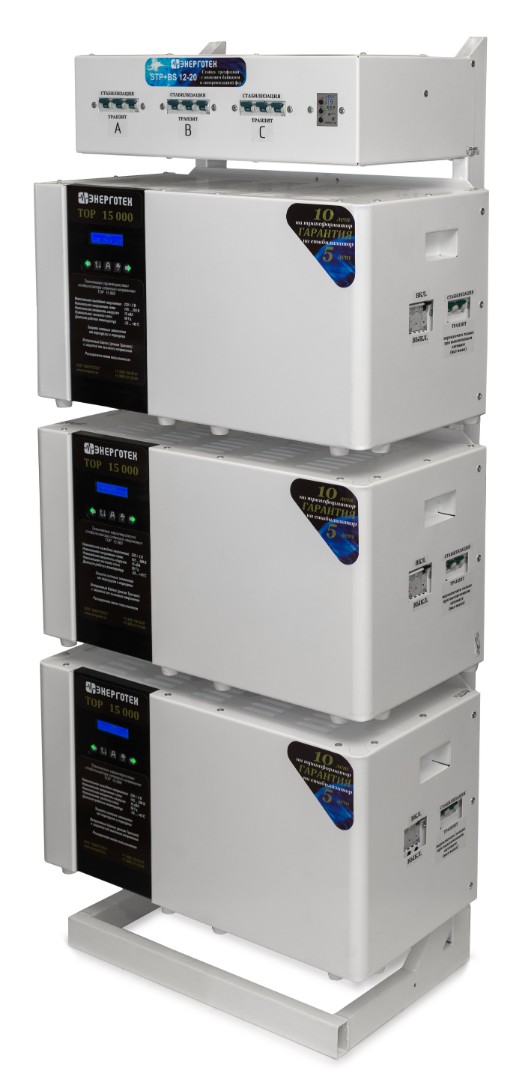

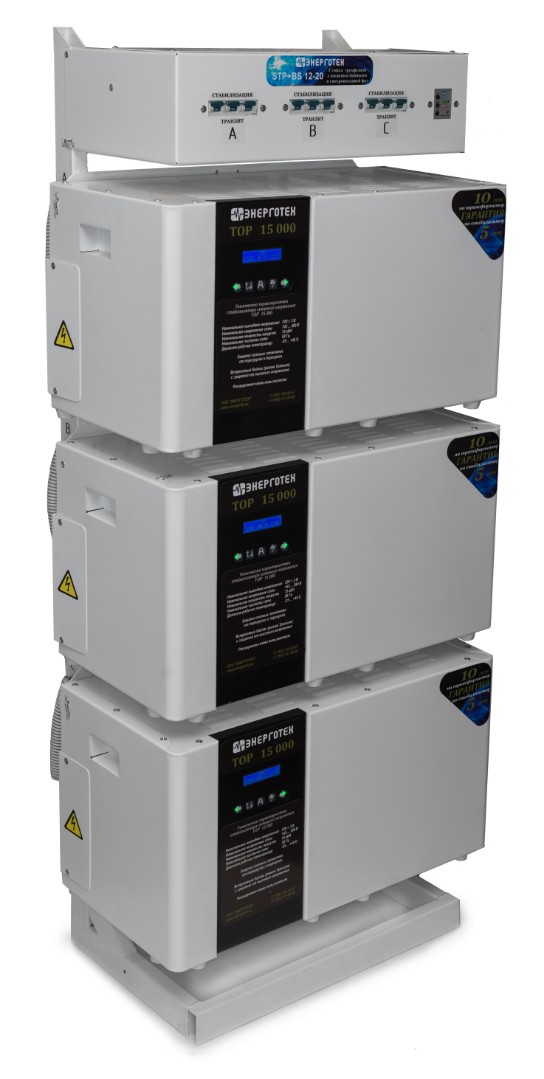

Стойка STP 12-20кВА предназначена для объединения трех однофазных стабилизаторов напряжения Энерготех двух марок: TOP или PRIME мощностью 12000-20000ВА.

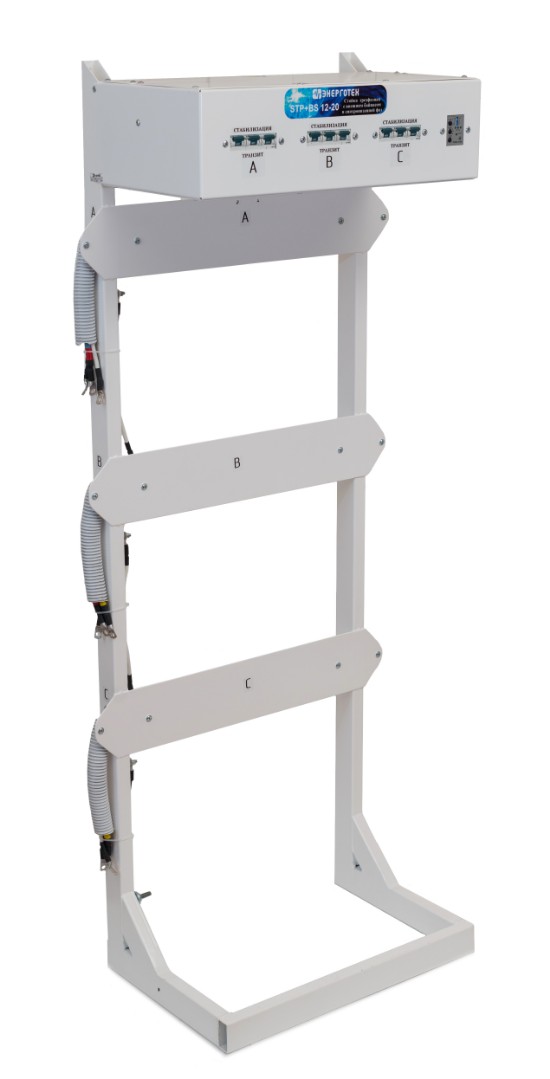

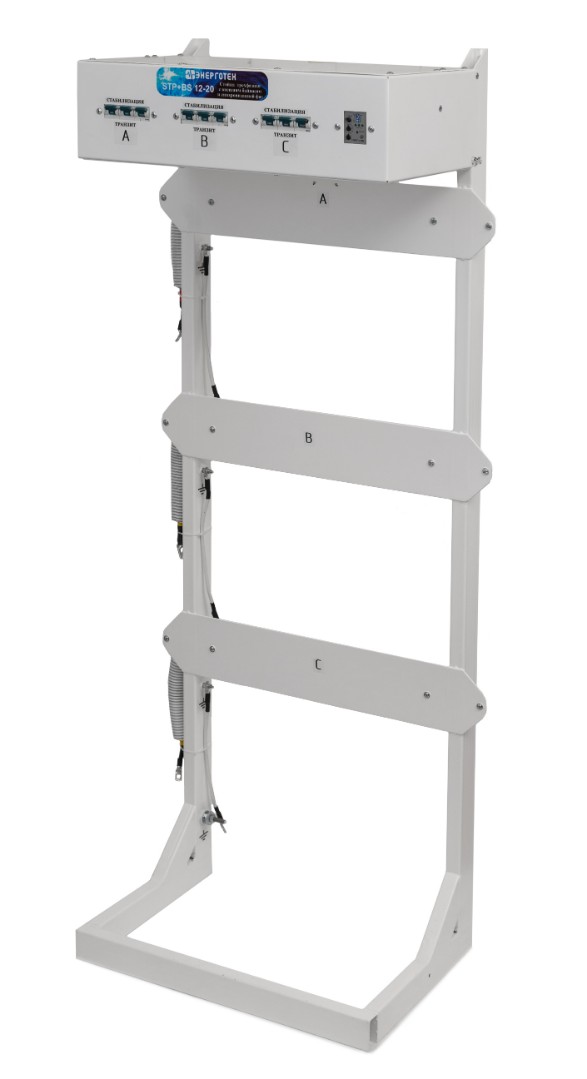

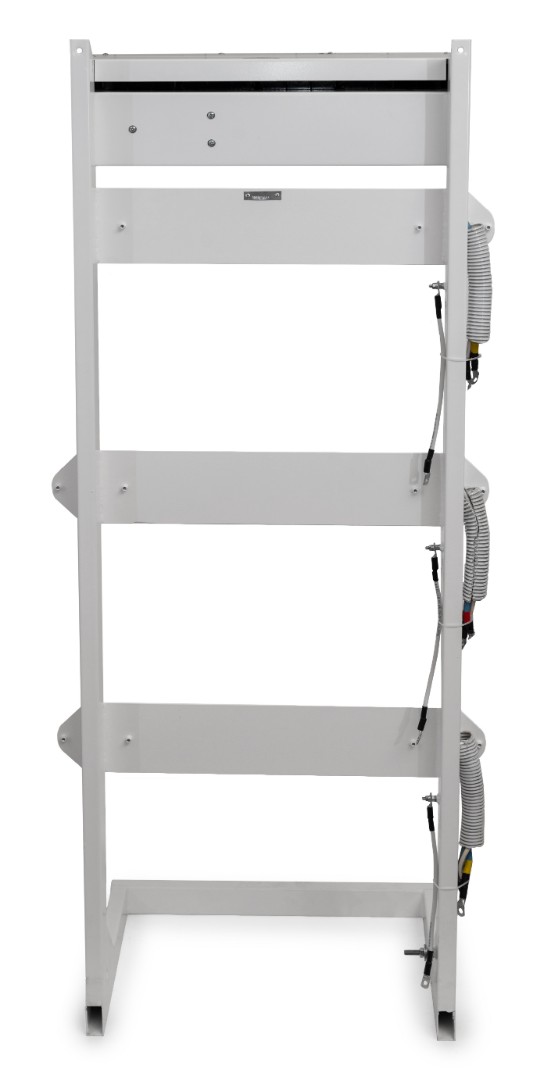

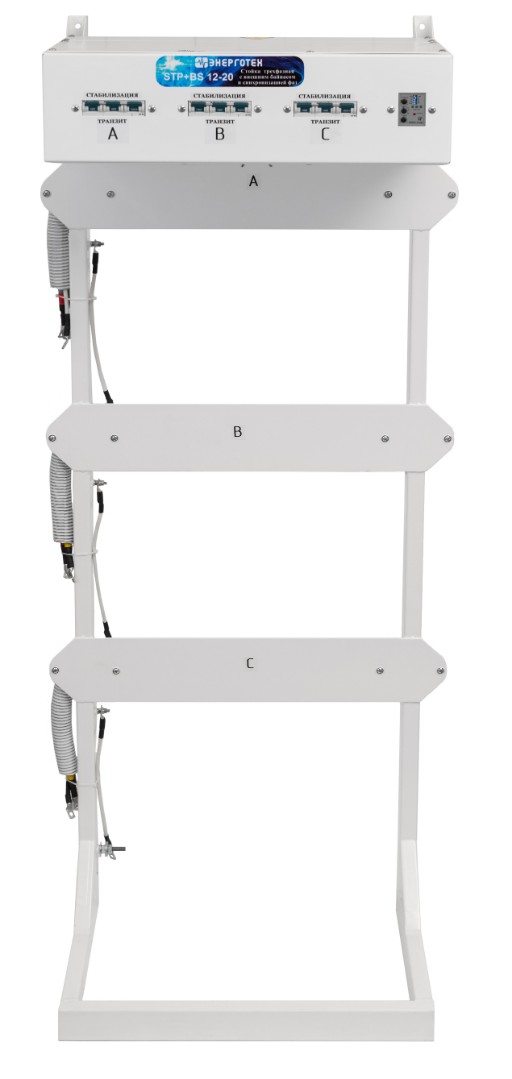

Стойка имеет устойчивое положение на горизонтальной поверхности. На стойке предусмотрены отверстия для крепления к вертикальной плоскости (стены либо окна), для обеспечения дополнительной устойчивости и надежной неподвижности конструкции. В верхней части Стойки STP расположен блок коммутации. Задняя крышка блока закрывает клеммные колодки, служащие для подсоединение подводящих и отходящих проводов. Стойка STP не обеспечивает отключение трехфазной нагрузки при пропадании напряжения на одной из фаз. Поэтому при необходимости подключения такой нагрузки она должна быть дополнительно защищена от неполнофазного режима. При необходимости осуществления обслуживания, ремонта или замены одного из стабилизаторов стойку следует полностью обесточить. После этого можно отключить стабилизатор и заменить его исправным. При отсутствии стабилизатора для замены допустимо надежно соединить (скрутить винтом с шайбами и гайкой на М5 или М6) клеммы проводов  Фаза Вход  и Фаза Выход (красный и желтый или зеленый) выходящие из стойки около стабилизатора, подлежащего демонтажу. После чего место соединения следует надежно заизолировать и отдельно заизолировать клемму Ноль (синяя или черная). Убедившись, что соединения выполнены правильно, а изоляция надежна, можно подключить стойку к сети. Таким образом при необходимости, можно обеспечить работу стойки без одного из стабилизаторов.

Перейти к описанию товара
Подробное описание
Перейти к описанию товара
Подробное описание
55 600 руб.

Мы являемся официальным дистрибьютором торговой марки Энерготех, имеем свой склад и магазин, работаем с 2011 г.
Только сертифицированный товар!
ДоставкаДоставка
  • Самовывоз: бесплатно
  • Курьер по СПБ: бесплатно
  • Курьер по Лен. области: 500 руб + 35 руб/км
  • Доставка по РФ: бесплатно до терминала ТК в СПб
ГарантияГарантия - 1 год
  • Гарантия от производителя на всей территории РФ
  • Если товар не подошел, вы можете свободно обменять или вернуть его в течение 2-х недель.
  • Наличными
  • Банковской картой
  • Банковский перевод для физ. лиц
  • По счету для юр. лиц
Похожие товары
Описание
Характеристики
Комплектация

Стойка STP 12-20кВА предназначена для объединения трех однофазных стабилизаторов напряжения Энерготех двух марок: TOP или PRIME мощностью 12000-20000ВА.

Стойка имеет устойчивое положение на горизонтальной поверхности. На стойке предусмотрены отверстия для крепления к вертикальной плоскости (стены либо окна), для обеспечения дополнительной устойчивости и надежной неподвижности конструкции. В верхней части Стойки STP расположен блок коммутации. Задняя крышка блока закрывает клеммные колодки, служащие для подсоединение подводящих и отходящих проводов. Стойка STP не обеспечивает отключение трехфазной нагрузки при пропадании напряжения на одной из фаз. Поэтому при необходимости подключения такой нагрузки она должна быть дополнительно защищена от неполнофазного режима. При необходимости осуществления обслуживания, ремонта или замены одного из стабилизаторов стойку следует полностью обесточить. После этого можно отключить стабилизатор и заменить его исправным. При отсутствии стабилизатора для замены допустимо надежно соединить (скрутить винтом с шайбами и гайкой на М5 или М6) клеммы проводов  Фаза Вход  и Фаза Выход (красный и желтый или зеленый) выходящие из стойки около стабилизатора, подлежащего демонтажу. После чего место соединения следует надежно заизолировать и отдельно заизолировать клемму Ноль (синяя или черная). Убедившись, что соединения выполнены правильно, а изоляция надежна, можно подключить стойку к сети. Таким образом при необходимости, можно обеспечить работу стойки без одного из стабилизаторов.

Общие технические характеристик трехфазного стабилизатора, полученного при объединении на Стойке трех стабилизаторов PRIME

Номинальный диапазон входного (сетевого) напряжения * фазного, В линейного, В

140 ÷ 290

242 ÷ 502

Предельно допустимый диапазон входного (сетевого) напряжения фазного, В линейного, В

120 ÷ 310

208 ÷ 537

Номинальное выходное напряжение (по умолчанию) ** фазное, В линейное, В

220

380

Точность стабилизации, %

± 3,0

Максимально допустимое отклонение выходного (стабилизированного) напряжения от номинального фазного, В линейного, В

± 6

± 10

Число ступеней автоматического регулирования

20

Допустимая кратковременная перегрузка (в течение 10 сек), % (в течение 0,5 сек), %

120

200

КПД, не менее

0,97

Номинальная частота питающей сети, Гц

50

Тип стабилизатора

Электронный с тиристорной коммутацией

Класс защиты

IP 20

(негерметизирован)

Климатическое исполнение

УХЛ 4.2



 Общие технические характеристик трехфазного стабилизатора, полученного при объединении на Стойке трех стабилизаторов TOP

Номинальный диапазон входного (сетевого) напряжения * фазного, В линейного, В

145 ÷ 280

251 ÷ 485

Предельно допустимый диапазон входного (сетевого) напряжения фазного, В линейного, В

125 ÷ 305

216 ÷ 528

Номинальное выходное напряжение (по умолчанию) ** фазное, В линейное, В

220

380

Точность стабилизации, %

± 1,5

Максимально допустимое отклонение выходного (стабилизированного) напряжения от номинального фазного, В линейного, В

± 3

± 5

Число ступеней автоматического регулирования

36

Допустимая кратковременная перегрузка (в течение 10 сек), % (в течение 5 сек), % (в течение 1 сек), %

150

200

400

КПД, не менее

0,97

Номинальная частота питающей сети, Гц

50

Тип стабилизатора

Электронный с тиристорной коммутацией

Класс защиты

IP 20

(негерметизирован)

Климатическое исполнение

УХЛ 4.2



Основные характеристики всех трехфазных стабилизаторов, полученных при объединении на Стойке трех одинаковых стабилизаторов модельного ряда PRIME

Модель стабилизатора

Номинальная мощность нагрузки, кВА

Габаритные размеры (Г × Ш × В), мм

Масса,

кг

PRIME 3x 6.0

18,0

300 × 525 × 1500

89

PRIME 3x 9.0

27,0

315 × 525 × 1500

122

PRIME 3x 12.0

36,0

350 × 625 × 1500

143

PRIME 3x 15.0

45,0

365 × 625 × 1500

176

PRIME 3x 20.0

60,0

365 × 625 × 1500

182

Основные характеристики всех трехфазных стабилизаторов, полученных при объединении на Стойке трех одинаковых стабилизаторов модельного ряда TOP

Модель стабилизатора

Номинальная мощность нагрузки, кВА

Габаритные размеры (Г × Ш × В), мм

Масса,

кг

TOP 3x 6.0

18,0

300 × 525 × 1500

89

TOP 3x 9.0

27,0

315 × 525 × 1500

122

TOP 3x 12.0

36,0

350 × 625 × 1500

146

TOP 3x 15.0

45,0

365 × 625 × 1500

176

TOP 3x 20.0

60,0

365 × 625 × 1500

185



Стабилизатор рассчитан на непрерывный режим работы в закрытых помещениях при:

  • температуре окружающей среды от -25 до +45 °C;
  • относительной влажности до 80% (при 25°C);
  • атмосферном давлении от 630 до 800 мм рт. ст.



Артикул STP 12-20 + БКС
Вид оборудования стойка для стабилизаторов
Марка товара Энерготех
Применение размещение стабилизаторов напряжения для трёхфазной сети
Количество полок 3
Габариты, мм 350х600х1500
Вес, кг 25
Изготовлено в Россия
